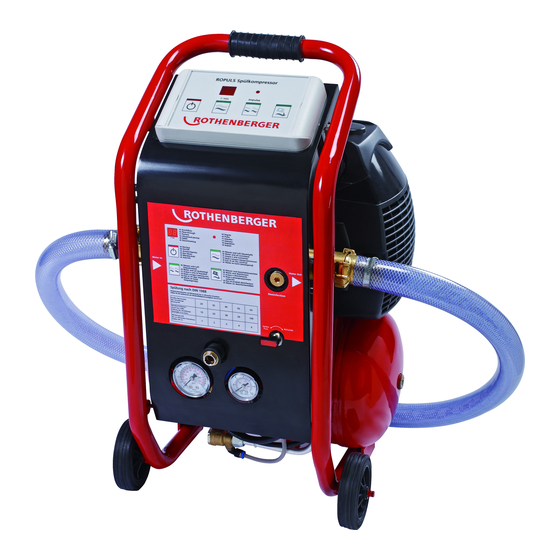

Rothenberger ROPULS Bedienungsanleitung

Spülkompressor
Vorschau ausblenden Andere Handbücher für ROPULS:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rothenberger ROPULS

Inhaltszusammenfassung für Rothenberger ROPULS

  • Seite 6: Inhaltsverzeichnis

    Inhalt Seite Hinweise zur Sicherheit Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Spezielle Sicherheitshinweise Technische Daten Lieferumfang Netzanschluss Funktionen des Gerätes Verwendung und Arbeitshinweise Checkliste für die Spülung nach DIN 1988. Teil 2. Abs. 11.2 Arbeitsweise Installation und Bedienung Allgemeine Hinweise Spülung bei Neuinstallation Spülung bei Hausinstallation mit Desinfektionsmittel Spülen von Fussbodenheizungen Inbetriebnahme und Wartungshinweise für den Kompressor...

  • Seite 7: Hinweise Zur Sicherheit

    Hinweise zur Sicherheit Bestimmungsgemäßer Gebrauch Der ROPULS mit seinen zugehörigen Elementen darf ausschließlich von Fachpersonal mit Kenntnissen im Bereich Trinkwasser – Hausinstallationen gemäß der folgenden Anleitung verwendet werden. Andere Anwendungen sind nicht zulässig. Grundlage für alle Messungen sind die entsprechenden deutschen Normen und Richtlinien Allgemeine Sicherheitshinweise ACHTUNG! Sämtliche Anweisungen sind zu lesen.

  • Seite 8: Vermeiden Sie Abnormale Körperhaltung

    10) Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 11) Vermeiden Sie abnormale Körperhaltung Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

  • Seite 9: Spezielle Sicherheitshinweise

    Spezielle Sicherheitshinweise Unsere Anlagen sind durch einen zugelassenen Fachbetrieb des Sanitär- und Heizungshand- werkes zu installieren. Überprüfen Sie vor Installation das Gerät auf evtl. Transportschäden. Die Geräte sind vor Frost zu schützen und nicht in unmittelbare Nähe von Wärmequellen mit hoher Abstrahlungstemperatur aufzustellen.

  • Seite 10: Lieferumfang

    Lieferumfang - ROPULS- Spülkompressor mit GK-Anschlusskupplungen - Zubehör: Anschlussset -bestehend aus Gewebeschlauch und Anschlusskupplung 1 " - Betriebsanleitung - Abnahmeprotokoll Bedienfeld mit LED-Anzeige für Durchfluss Programmwahltasten und Dosierimpulse Ansaug-Luftfilter Kompressor Kupplung für Kompressor Anschlussschläuche Anschluss für Dosierpumpe Schnellkupplung zur Pressluftentnahme Gestell mit Rädern...

  • Seite 11: Funktionen Des Gerätes

    Funktionen des Gerätes Verwendung und Arbeitshinweise Nationale Normen sind zu beachten Für das Ausland falls keine Nationale Normen vorhanden sind, kann die Deutsche Norm DIN 1988 verwendet werden. Dieser Spülkompressor ist zur Rohrleitungsreinigung bis zu Innendurchmesser 2“ ausgelegt. Mit dieser Reinigung wird bezweckt, Verunreinigungen der inneren Oberflächen der Trinkwasserleitungsanlagen zu beseitigen und hygienisch einwandfreie Voraussetzungen für die Inbetriebnahme zu schaffen.

  • Seite 12: Vorbereitung Zur Inbetriebnahme Und Übergabe

    für die Fließphase eines Zyklus etwa 5 Sekunden für seine Stagnationsphase weniger als 2 Sekunden. Bei Automatisierung der Druckimpuls-Erzeugung, z. B. mittels Spülgerät, lässt sich die Spülung ggf. mit höheren Impulsfrequenzen durchführen. Die Anordnung der Druckluft-Wasser-Mischvorrichtung mit den zugehörigen Armaturen kann nach Bild 24 erfolgen.

  • Seite 13: Arbeitsweise

    Strang Länge [m] Größe [Zoll/DN] Anzahl der Zapfstellen Arbeitsweise Der ROPULS- Spülkompressor ist ein elektronisch gesteuertes Multifunktionsgerät zum Spülen von Wasserleitungen. Das Gerät ist auch als Kompressor einzusetzen. Der Spülvorgang wird durch ein mengenproportionales Wasser-Luft-Gemisch erreicht. Es gibt zwei Spülprogramme mit Wasser- Luftgemisch: 1) zum Spülen der Trinkwasserleitungen und 2) Spülen hartnäckig...

  • Seite 14: Installation Und Bedienung

    Installation und Bedienung Allgemeine Hinweise Die Anlage muss direkt nach einem zugelassenen Feinfilter, vor der Verteilerbatterie oder an jedem anderen Ort aufgestellt werden, an dem eine entsprechende Anschlussmöglichkeit an das Rohrleitungsnetz und ein Kanalanschluss vorhanden ist. Kalt- und Warmwasserleitungen getrennt spülen. Ein DIN-DVGW geprüfter Feinfilter muss vor dem Spülkompressor eingebaut werden.

  • Seite 15: Spülung Bei Neuinstallation

    Spülung bei Neuinstallation (nach DIN 1988, Teil 2, Abs. 11.2- siehe Abschnitt 3.1 Verwendung) „Ein / Aus “ Programmtaste betätigen. Der Kompressor füllt den Druckbehälter automatisch. Funktion: Programmwahl "Wasser und Luft (impulsweise)" Das Spülen der Installation sollte möglichst nach der Dichtheitsprüfung der Trinkwasserleitungen durchgeführt werden.

  • Seite 16: Spülung Bei Hausinstallation Mit Desinfektionsmittel

    An die Abflussschläuche müssen am Ende Aktivkohlefilter angeschlossen werden. Dosierpumpenschlauch an dem Anschluß „Desinfection“ anschließen. Den Impuls-Ausgangs-Stecker an der Ropuls-Elektronik mit der Dosierpumpeelektronik anschließen. Dadurch wird die Dosierung dem Spülkompressorimpuls angepasst. „Ein / Aus “ Programmtaste betätigen. Der Kompressor füllt den Druckbehälter...

  • Seite 17: Spülen Von Fussbodenheizungen

    Spülen von Fussbodenheizungen Wasservorlauf muß vom Heizkessel getrennt werden. Trinkwasserabsicherung (Rührtrenner) muss vor dem Kompressor eingebaut werden Rücklauf trennen bzw. schließen und Ablaufschlauch anbringen. Außerdem ist der Schlauch zu einem ausreichend dimensionierten Abfluss zu führen und zu befestigen. Bei niedrigem Wasserdruck das Heizungssystem Strangweise spülen.

  • Seite 18: Inbetriebnahme Und Wartungshinweise Für Den Kompressor

    Inbetriebnahme und Wartungshinweise für den Kompressor Inbetriebnahme: Am Typenschild nachprüfen, dass angegebene Spannung und Netzspannung übereinstimmen. Stecker an entsprechende Netzdose anschließen. Der mitgelieferte Stecker ist vom Typ VDE 16A. Der Betrieb des Kompressors wird automatisch durch den Druckregler gesteuert, der den Kompressor abstellt, sobald der Druck im Behälter den Höchstwert erreicht, wobei der Kompressor bei Sinken auf den Mindestwert wieder anfährt.

  • Seite 19: Störungssuche

    Die Entsorgung Ihres erworbenen ROTHENBERGER Gerätes übernimmt ROTHENBERGER für Sie - kostenlos! Bitte geben Sie dies bitte bei Ihrem nächsten ROTHENBERGER Service Express Händler ab. Wer Ihr ROTHENBERGER Service Express Händler in Ihrer Nähe ist, erfahren Sie auf unserer Homepage unter...

  • Seite 20: Metall-, Elektro- Und Elektronikteile

    Wiederverwertung zugeführt werden. Kundendienst Es stehen Ihnen die Rothenberger- Servicestationen oder der Hersteller mit seiner Reparaturabteilung zur Verfügung. Selbstverständlich schicken wir Ihnen auch umgehend Ersatzteile zu. Wenden Sie sich bitte an Ihren Händler oder den Hersteller.
