Rothenberger ROPULS eDM Bedienungsanleitung
Spülkompressor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
ROPULS eDM
DE Bedienungsanleitung
EN Instructions for use
FR Instruction d'utilisation
ES Instrucciones de uso
IT Istruzioni d'uso
NL Gebruiksaanwijzing
DA Brugsanvisning
SV Bruksanvisning
FI Käyttöohje
PL Instrukcja obsługi
CZ Návod k používání
TR Kullanim kilavuzu
HU Kezelési útmutató
BG Инструкция за експлоатация
RO Manualului de utilizare
ET Kasutusjuhend läbi
LT Naudojimo instrukciją
LV Lietošanas pamācība
RU Инструкция по использованию
CN 使用说明书
www.rothenberger.com
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Rothenberger ROPULS eDM
Inhaltszusammenfassung für Rothenberger ROPULS eDM
- Seite 1 ROPULS eDM DE Bedienungsanleitung CZ Návod k používání EN Instructions for use TR Kullanim kilavuzu FR Instruction d’utilisation HU Kezelési útmutató ES Instrucciones de uso BG Инструкция за експлоатация IT Istruzioni d’uso RO Manualului de utilizare NL Gebruiksaanwijzing ET Kasutusjuhend läbi DA Brugsanvisning LT Naudojimo instrukciją...
-
Seite 4: Декларация О Соответствии Стандартам
Oświadczamy z pełną odpowiedzialnością, że produkt 我们基于排他责任郑重声明: 本品符合所述标准和指令的 ten odpowiada wymaganiom następujących norm i 相关要求。 dokumentów normatywnych. ROPULS eDM: 2014/30/EU, 2006/42/EG, 2014/68/EU, 2014/29/EU, 2011/65/EU, EN 62841-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN 806-4 Herstellerunterschrift Manufacturer/ authorized representative signature ppa. - Seite 5 Intro DEUTSCH - Originalbetriebsanleitung! Seite 2 Bedienungsanleitung bitte lesen und aufbewahren! Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Technische Änderungen vorbehalten! ENGLISH Page 13 Please read and retain these directions for use. Do not throw them away! The warranty does not cover damage caused by incorrect use of the equipment! Subject to technical modifications! FRANÇAIS Page 23...
-
Seite 6: Inhaltsverzeichnis
Inhalt Seite Hinweise zur Sicherheit ......................3 Bestimmungsgemäße Verwendung ..................3 Allgemeine Sicherheitshinweise für Elektrowerkzeuge............3 Spezielle Sicherheitshinweise ..................... 5 Technische Daten ......................... 5 Übersicht (A) ......................... 6 Netzanschluss ........................6 Inbetriebnahme des PRCD-Schalters ................. 7 Funktion des Gerätes ......................7 Arbeitsweise ........................ -
Seite 7: Hinweise Zur Sicherheit
Hinweise zur Sicherheit Bestimmungsgemäße Verwendung Der ROPULS eDM mit seinen zugehörigen Elementen darf ausschließlich von Fachpersonal gemäß der folgenden Anleitung verwendet werden. Andere Anwendungen sind nicht zulässig. Grundlage für alle Messungen sind die entsprechenden deutschen Normen und Richtlinien. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. - Seite 8 b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Ri- siko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen.
-
Seite 9: Spezielle Sicherheitshinweise
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Ori- ginal-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektroge- rätes erhalten bleibt. Spezielle Sicherheitshinweise Unsere Anlagen sind durch einen zugelassenen Fachbetrieb des Sanitär- und Heizungshand- werkes zu installieren. Überprüfen Sie vor Installation das Gerät auf evtl. -
Seite 10: Übersicht (A)
Druckluftbehälter 12 Druckanzeige für Überdruck der Luftimpulse Ablassventil 13 Luftfilter Wasserabscheider LED-Anzeige für Durchfluss und Dosierimpulse Lieferumfang: – ROPULS eDM-Spülkompressor mit GK-Anschlusskupplungen – Zubehör: Anschlussset - bestehend aus Gewebeschlauch und Anschlusskupplung 1" – Betriebsanleitung – Abnahmeprotokoll – Optionales Zubehör: ROCLEAN Injektor... -
Seite 11: Inbetriebnahme Des Prcd-Schalters

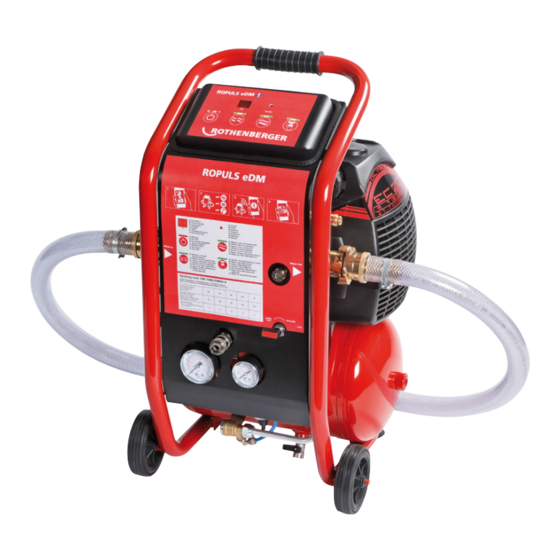

Anlage. Funktion des Gerätes Arbeitsweise Der ROPULS eDM-Spülkompressor ist ein elektronisch gesteuertes Multifunktionsgerät zum Spülen von Wasserleitungen. Das Gerät ist auch als Kompressor einzusetzen. Es gibt zwei Spülprogramme mit Wasser-Luftgemisch: 1. Pulsierendes Druckluft-Wassergemisch (Mikroprozessor gesteuert) entfernt gründlich Sand, Rost, Fett und sonstige Ablagerungen. -
Seite 12: Spezielle Hinweise Zum Spülen Von Trinkwasserleitungen (C)
Bei vorhandenen Unterputzarmaturen sind die Herstellerangaben zu beachten. Einbaubeispiel: Bild B2 Spülung von Unterputz-Thermostatventilen. Einbaubeispiel: Bild B3 Spülung von Unterputz-Einhandhebelmischern. 5. Abflussschläuche sind an den Auslaufarmaturen so anzubringen, dass sie nicht geknickt werden. Anschließend sind die Schläuche zu einem ausreichend dimensionierten Abfluss zu führen und zu befestigen (sonst könnte das Schlauchende durch den großen Impuls abrut- schen). -
Seite 13: Spülung Bei Hausinstallation
(8 bar) muss abgeschlossen sein. 9. Dann Wasserzufuhr schließen. 10. Der ROPULS eDM ist vom elektrischen Netz zu trennen. 11. Der Spülautomat ist vom Prüfrohr zu trennen, alle Anschlüsse sind fachgerecht zu montie- ren. Anschließend ist eine Dichtigkeitsprüfung notwendig. -
Seite 14: Protokollierung
6. Nach dem Spülen ist der Spülkompressor auszuschalten. 7. Dann Wasserzufuhr schließen. 8. Der ROPULS eDM ist vom elektrischen Netz zu trennen. 9. Kompressor darf nicht füllen. Füllvorgang (8 bar) muss abgeschlossen sein. Der Spülauto- mat ist vom Prüfrohr zu trennen, alle Anschlüsse sind fachgerecht zu montieren. Anschlie- ßend ist eine Dichtigkeitsprüfung notwendig. -
Seite 15: Gebrauch Und Wartung
Der Betrieb des Kompressors wird automatisch durch den Druckregler gesteuert, der den Kompressor abstellt, sobald der Druck im Behälter den Höchstwert erreicht, wobei der Kompressor bei Sinken auf den Mindestwert wieder anfährt. Der sachgemäße Automatikbetrieb des Kompressors wird von einem Druckluftstoß bei jedem Anhalten des Motors signalisiert. -
Seite 16: Zubehör
Desinfektionsmittel 1500000157 Kundendienst Die ROTHENBERGER Kundendienst-Standorte stehen zur Verfügung, um Ihnen zu helfen (sie- he Liste im Katalog oder online), und Ersatzteile und Kundendienst werden durch dieselben Standorte angeboten. Bestellen Sie Ihre Zubehör- und Ersatzteile bei Ihrem Fachhändler oder online über RoService+: Telefon: + 49 (0) 61 95/ 800 –... - Seite 228 ROTHENBERGER Werkzeuge GmbH Industriestraße 7 D-65779 Kelkheim / Germany Telefon +49 6195 / 800 - 0 Telefax +49 6195 / 800 - 3500 info@rothenberger.com rothenberger.com Änderungen und Irrtümer vorbehalten...
