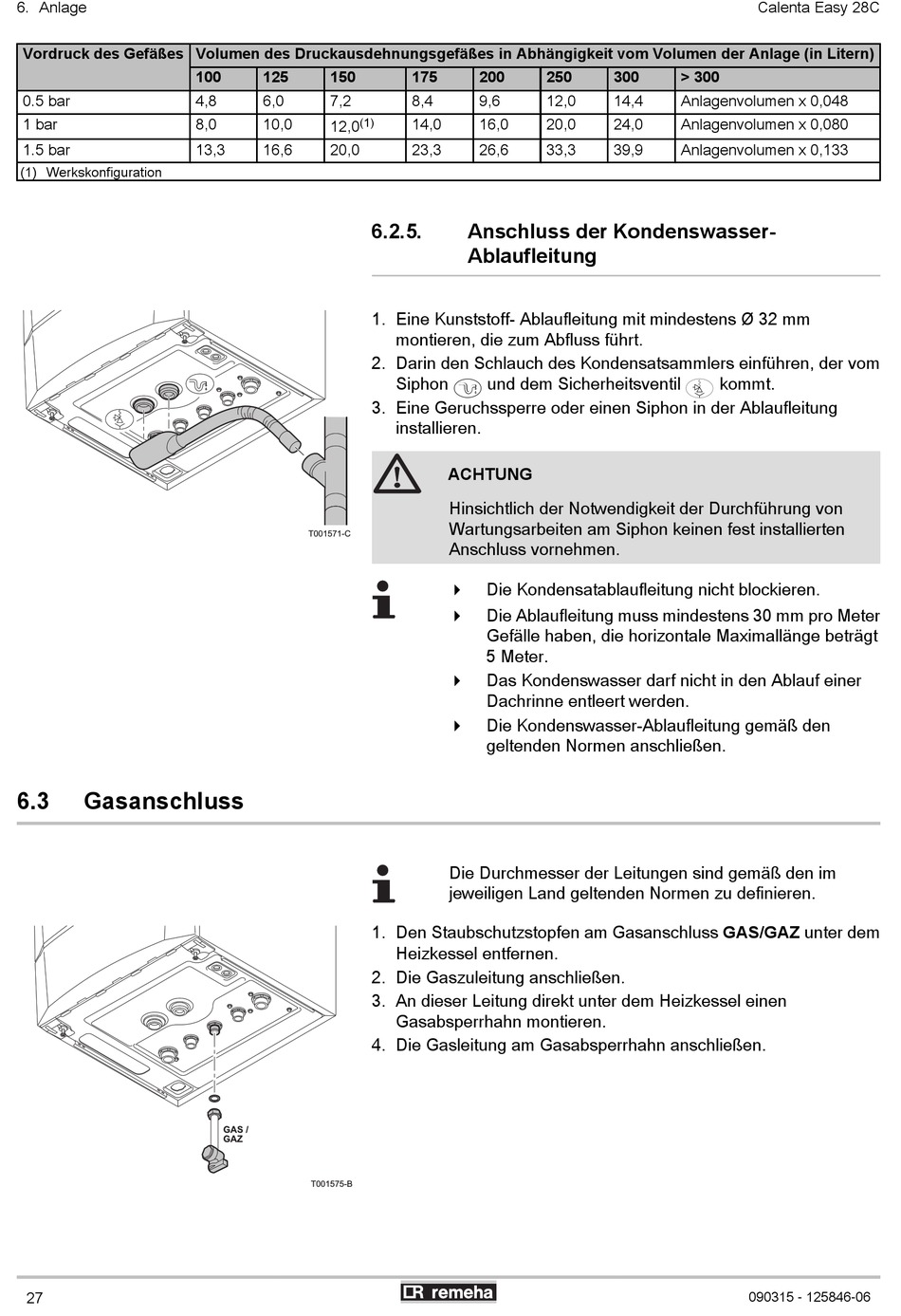

6. Anlage
Vordruck des Gefäßes Volumen des Druckausdehnungsgefäßes in Abhängigkeit vom Volumen der Anlage (in Litern)
0.5 bar
1 bar
1.5 bar
(1) Werkskonfiguration
6.3
Gasanschluss
27
100
125
150
4,8
6,0
7,2
8,0
10,0
(1)
12,0
13,3
16,6
20,0
T001571-C
T001575-B
175
200
8,4
9,6
14,0
16,0
23,3
26,6
6.2.5.
Anschluss der Kondenswasser-
Ablaufleitung
1. Eine Kunststoff- Ablaufleitung mit mindestens Ø 32 mm
montieren, die zum Abfluss führt.
2. Darin den Schlauch des Kondensatsammlers einführen, der vom
Siphon j und dem Sicherheitsventil ê kommt.
3. Eine Geruchssperre oder einen Siphon in der Ablaufleitung
installieren.
ACHTUNG
Hinsichtlich der Notwendigkeit der Durchführung von
Wartungsarbeiten am Siphon keinen fest installierten
Anschluss vornehmen.
Die Kondensatablaufleitung nicht blockieren.
4
Die Ablaufleitung muss mindestens 30 mm pro Meter
4
Gefälle haben, die horizontale Maximallänge beträgt
5 Meter.
Das Kondenswasser darf nicht in den Ablauf einer
4
Dachrinne entleert werden.
Die Kondenswasser-Ablaufleitung gemäß den
4
geltenden Normen anschließen.
Die Durchmesser der Leitungen sind gemäß den im
jeweiligen Land geltenden Normen zu definieren.
1. Den Staubschutzstopfen am Gasanschluss GAS/GAZ unter dem
Heizkessel entfernen.
2. Die Gaszuleitung anschließen.
3. An dieser Leitung direkt unter dem Heizkessel einen
Gasabsperrhahn montieren.
4. Die Gasleitung am Gasabsperrhahn anschließen.
250
300
> 300
12,0
14,4
Anlagenvolumen x 0,048
20,0
24,0
Anlagenvolumen x 0,080
33,3
39,9
Anlagenvolumen x 0,133
Calenta Easy 28C
090315 - 125846-06
