Calenta Easy 28C
6
Anlage
6.1

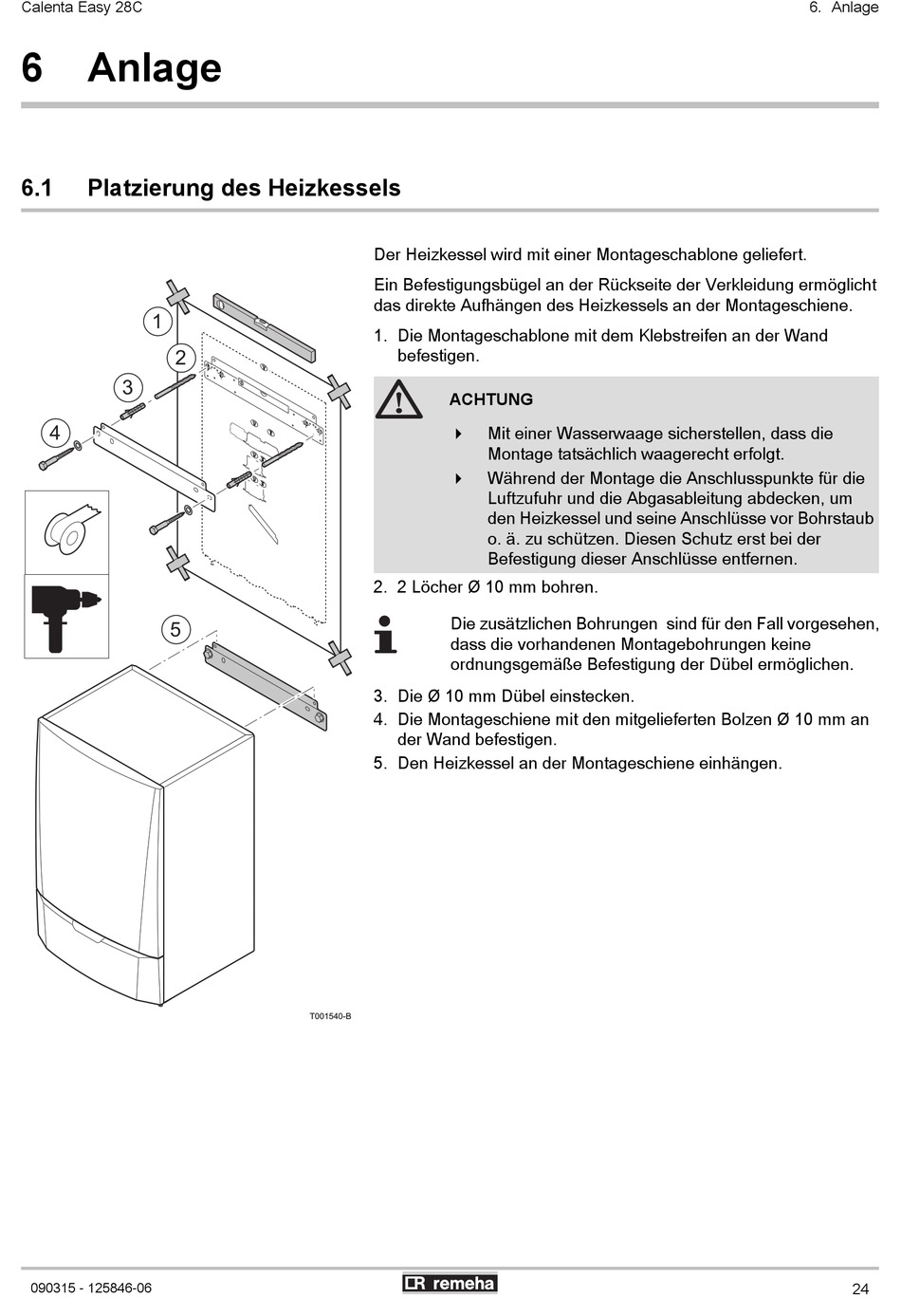

Platzierung des Heizkessels
1
2
3
4
5
090315 - 125846-06
Der Heizkessel wird mit einer Montageschablone geliefert.
Ein Befestigungsbügel an der Rückseite der Verkleidung ermöglicht
das direkte Aufhängen des Heizkessels an der Montageschiene.
1. Die Montageschablone mit dem Klebstreifen an der Wand
befestigen.
ACHTUNG
4
4
2. 2 Löcher Ø 10 mm bohren.
Die zusätzlichen Bohrungen sind für den Fall vorgesehen,
dass die vorhandenen Montagebohrungen keine
ordnungsgemäße Befestigung der Dübel ermöglichen.
3. Die Ø 10 mm Dübel einstecken.
4. Die Montageschiene mit den mitgelieferten Bolzen Ø 10 mm an
der Wand befestigen.
5. Den Heizkessel an der Montageschiene einhängen.
T001540-B
Mit einer Wasserwaage sicherstellen, dass die
Montage tatsächlich waagerecht erfolgt.
Während der Montage die Anschlusspunkte für die
Luftzufuhr und die Abgasableitung abdecken, um
den Heizkessel und seine Anschlüsse vor Bohrstaub
o. ä. zu schützen. Diesen Schutz erst bei der
Befestigung dieser Anschlüsse entfernen.
6. Anlage
24
