5. Conexão da Câmera

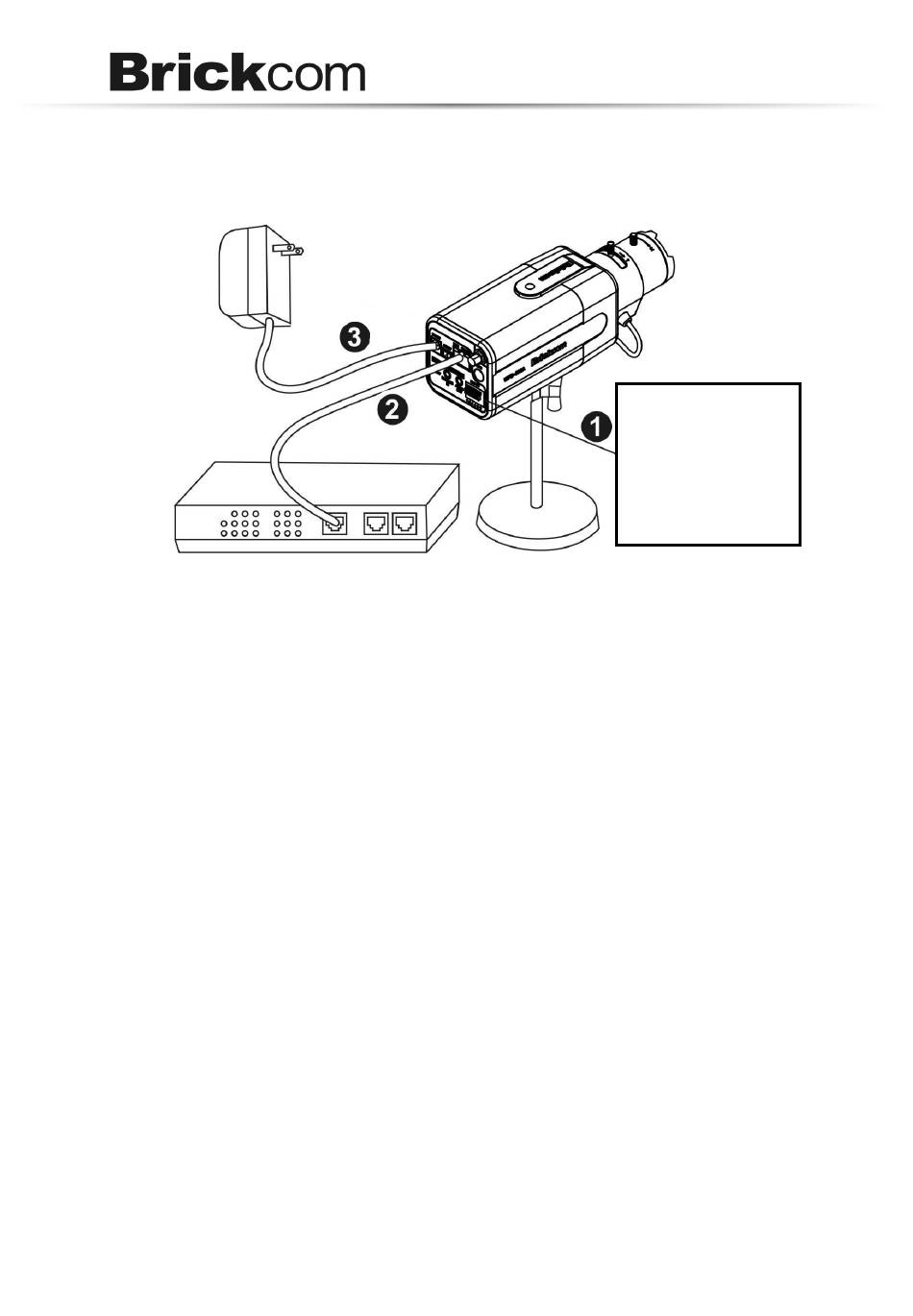

I. Conexão básica (Sem PoE)
1) Para ligar os aparelhos externos, tais como sensores e alarmes, faça a
conexão do I/O ao bloco terminal.
2) Faça a conexão da câmera ao Switch usando um Cabo Ethernet.
3) Faça a conexão do adaptador elétrico na câmera e adapte em uma
tomada elétrica.
80
1: Eletricidade +4.5V
2: Saída Digital
3: Entrada Digital
4: Terra
5: RS485-
6: RS485+
