II. Connexion Power over Ethernet (PoE)
La caméra Box Fixe est compatible PoE, il y a donc deux options pour
alimenter la caméra : par une source électrique ou en Ethernet. La caméra
peut soit être connectée à un switch PoE ou à un switch non PoE.

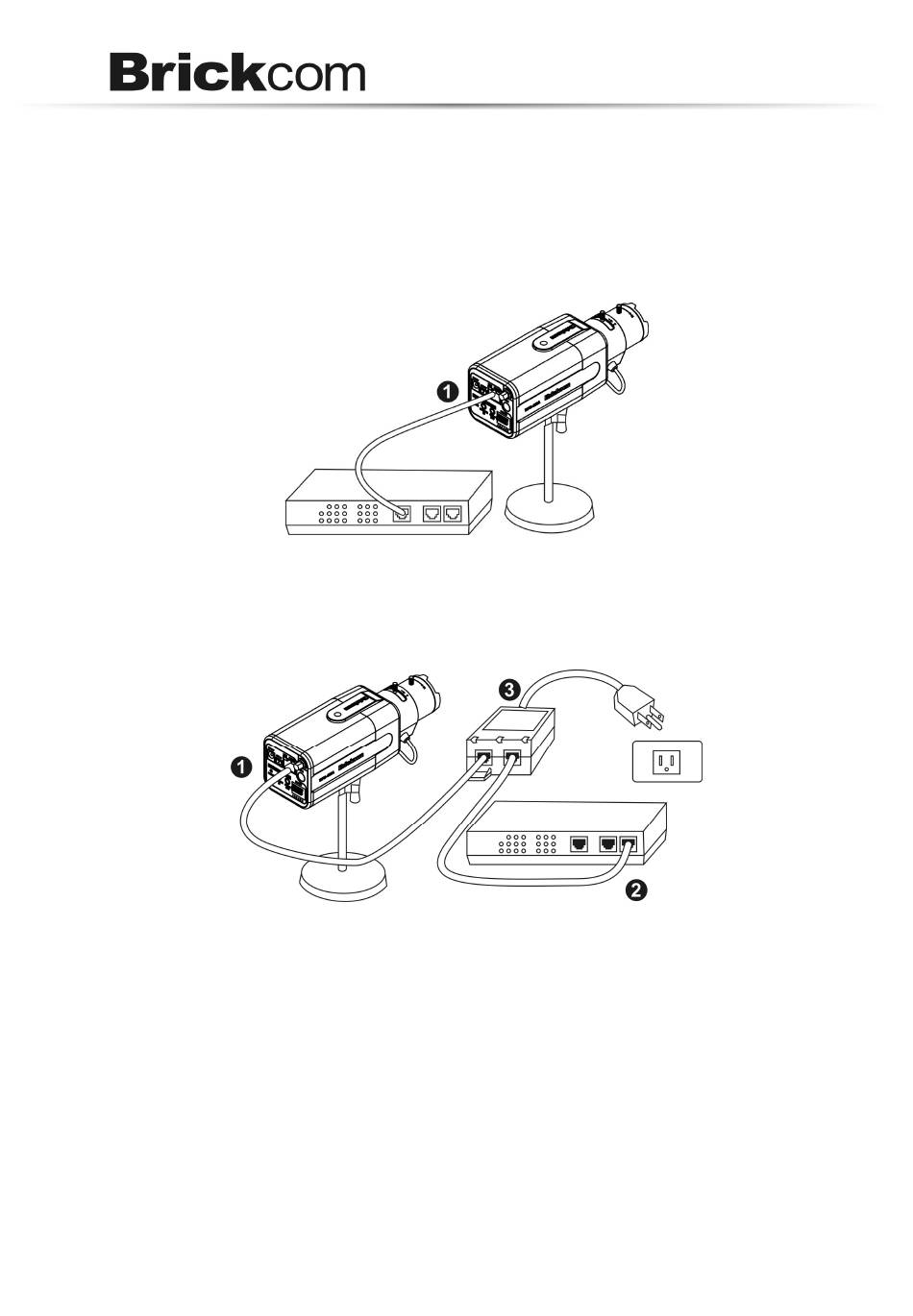

A. Si vous utilisez un switch PoE:
1) Utilisez un simple câble Ethernet pour connecter la caméra à un
switch PoE.
B. Si vous utilisez un switch non PoE:
1) Utilisez un câble RJ-45 standard pour connecter la caméra à un
injecteur PoE.
2) Utilisez un câble RJ-45 standard pour connecter l'injecteur PoE au
switch non PoE.
3) Utilisez un câble électrique standard pour connecter l'injecteur PoE
à une prise électrique.
