W+W LightWatcher Montageanleitung Seite 4
2. Relaisausgang für einzuschaltende Verbraucher (erweiterte Anwendung)
Dieser potentialfreie Relaisausgang wird eingeschaltet, sobald der LightWatcher den Energiesparmodus
aktiviert.
Energiesparmodus aktiv:
Energiesparmodus inaktiv:
keine Spannungsversorgung: Relaiskontakt geschlossen
(20435 invertiert bei Verlust der Spannungsversorgung dessen Zustand auf der Steuerleitung.)
1. Zusätzliche Steuereingänge (erweiterte Anwendung)
Wenn für Spezialanwendungen, neben den internen Beschleunigungssensoren, auch andere Sensoren
oder Aktionen, wie das Betätigen des Notruftasters oder Ähnliches, das Fahrkorblicht aktivieren sollen,
stehen vier potentialfreie Eingänge E1 bis E4 zur Verfügung, die auch invertiert genutzt werden können. Die
Eingänge können mit einem Gleich- oder Wechselspannungssignal zwischen 12 V und 230 V beschaltet
werden. Zur Invertierung der Eingänge siehe unter 3.
Nach Anschluss an die Versorgungsleitung benötigt der LightWatcher ca. 30 Sekunden bis der Be-
schleunigungssensor bereit ist. Während dieser Zeit ist das Kabinenlicht dauerhaft eingeschaltet.
LED Statusanzeige
E1
an
Eingang E1 aktiv
aus
Eingang E1 inaktiv
E2
an
Eingang E2 aktiv
aus
Eingang E2 inaktiv
E3
an
Eingang E3 aktiv
aus
Eingang E3 inaktiv
E4
an
Eingang E4 aktiv
aus
Eingang E4 inaktiv

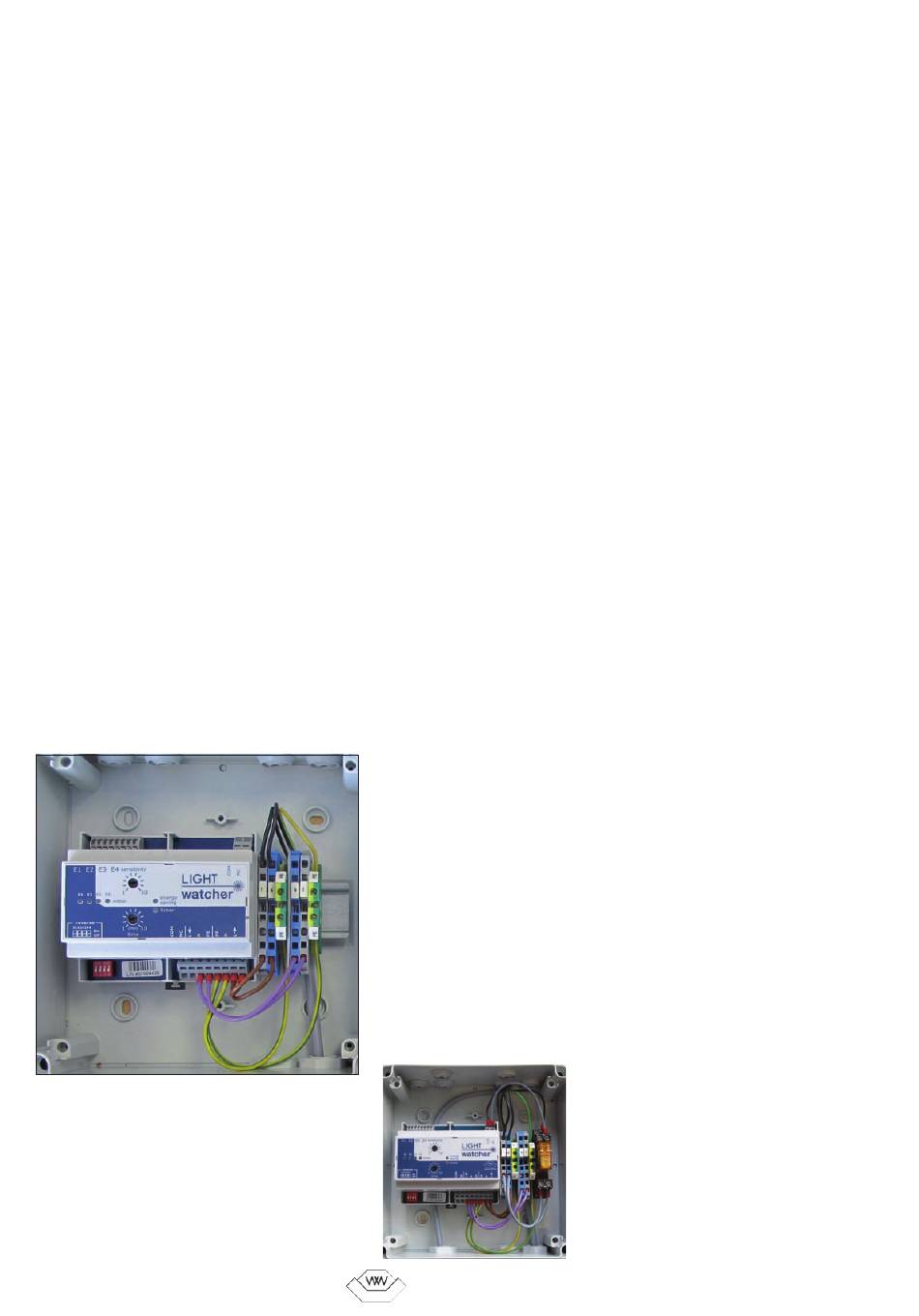

Anschlussplan 020434 und 020435
Hersteller / Vertrieb:
W+W Aufzugkomponenten GmbH u. Co.KG
Erkrather Straße 264-266
40233 Düsseldorf
Germany
Relaiskontakt geschlossen
Relaiskontakt geöffnet
energy saving
timer
motion (E4)
Klemme
1
N
PE
Die Zuleitung (YSLY-JZ 3x1,5mm²) wird im Dachsteuerkasten an
die Kabinenlicht-Klemmen angeschlossen:
Ader 1 = Phase, Ader 2 = Neutralleiter
2
N
PE
© W+W 12.2019 Version 05
an
Energiesparmodus aktiv
aus
Energiesparmodus inaktiv
an
Timer angehalten
aus
Timer abgelaufen
blinkend
Timer läuft
an
Bewegung erkannt
aus
keine Bewegung erkannt
Beschreibung
Phase Zuleitung (ist bereits angeschlossen)
Neutralleiter Zuleitung (ist bereits angeschlossen)
Schutzleiter (ist bereits angeschlossen)
Phase Abgang zur Kabinenbeleuchtung
Neutralleiter Abgang zur Kabinenbeleuchtung
Schutzleiter Abgang zur Kabinenbeleuchtung
Nur 020435
Ader 1 und 2 an die Klemmen 1 und 2
des CabinLED-NSG-24V-60w (Art.-Nr.
020421) anschließen. Eine zusätzliche
Kabelberschraubung für das NSG liegt
bei.
4
