W+W LightWatcher Montageanleitung Seite 2

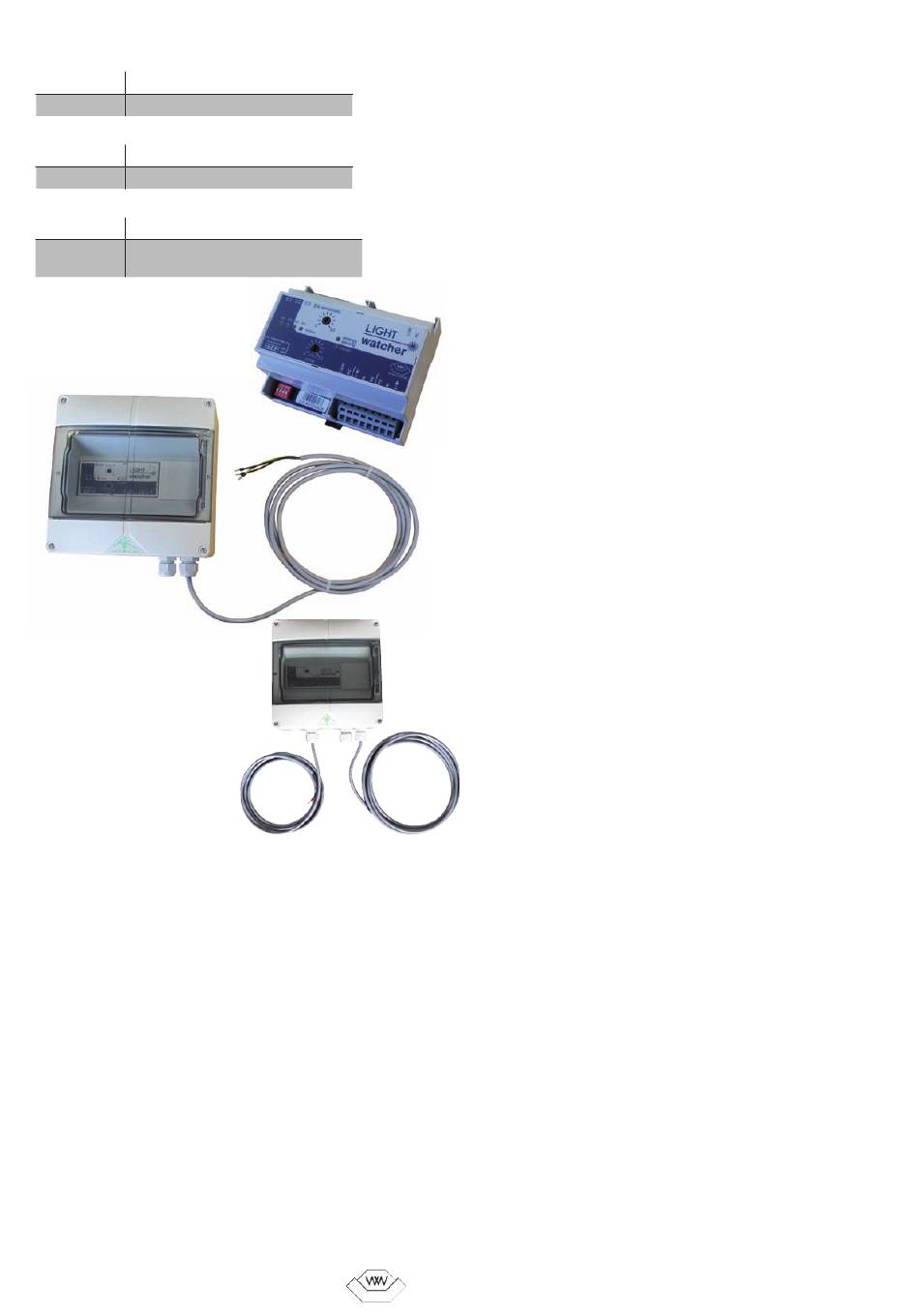

Lieferumfang:
Art.-Nr..
Beschreibung
020433
W+W LightWatcher
Art.-Nr..
Beschreibung
020434
W+W LightWatcher im Gehäuse
Art.-Nr..
Beschreibung
020435
W+W LightWatcher im Gehäuse
für CabinLED-NSG
Technische Daten:
020433
020434
Funktionsbeschreibung
Der LightWatcher wird direkt auf dem Fahrkorbdach installiert. Der LightWatcher im Gehäuse kann einfach
auf das Kabinendach gelegt werden. Dadurch können Fahrkorbbewegungen über drei integrierte Beschleu-
nigungssensoren erkannt werden. Die Sensoren sind so empfindlich, dass auch Fahrkorbtürbewegungen
erkannt werden.
Das Fahrkorblicht wird eingeschaltet, sobald eine Bewegung im Fahrkorb registriert wird. Die Schaltschwelle
zur Erkennung der Bewegungen wird direkt am LightWatcher eingestellt. Nach Ablauf einer ebenfalls einge-
stellten Zeit, wird das Licht wieder ausgeschaltet, wenn keine neue Fahrkorb- oder Türbewegung erkannt
wurde.
Um das Gerät zu installieren, wird einfach der Beleuchtungsstromkreis aufgetrennt und der LightWatcher
dazwischen geschaltet. Weil sich das Gerät über den Beleuchtungsstromkreis mit Energie versorgt, ist keine
zusätzliche Verdrahtung notwendig.
Der LightWatcher kann neben dem Fahrkorblicht einen weiteren Verbraucher ausschalten. Außerdem ist ein
dritter Kontakt vorgesehen, der im Energiesparmodus einen Verbraucher hinzuschaltet, um z.B. das Notlicht
zu aktivieren.
Wenn für Spezialanwendungen, neben den Beschleunigungssensoren, auch andere Sensoren das Licht
aktivieren sollen, stehen vier potentialfreie Eingänge zur Verfügung, die auch invertiert genutzt werden kön-
nen. Alle Relaiskontakte sind standardmäßig geschlossen, wenn der LightWatcher nicht mit Betriebsspan-
nung versorgt wird.
020435
1x LightWatcher
1x Montageanleitung
1x LightWatcher im Gehäuse fertig verdrahtet mit 3m Zuleitung
1x Montageanleitung
1x LightWatcher im Gehäuse für das W+W Notstromgerät
fertig verdrahtet mit 3m Zuleitung und 2m Steuerleitung
1x Montageanleitung
Versorgungsspannung:
Leistungsaufnahme:
Relaisausgänge:
max. Schaltspannung:
max. Dauerstrom:
max. Schaltleistung:
zusätzl. Steuereingänge: 4
Steuerspannung (E1-E4): 12V - 230V AC/DC
Schutzart:
Maße:
Lightwatcher im Gehäuse 020434 + 020435
Gehäuse:
Schutzart:
Zuleitung
Steuerleitung (nur 020435) YSLY-OZ 2x1,0mm²
© W+W 12.2019 Version 05
230V AC 50Hz/60Hz
2 VA
3
250V AC o 30V DC
8A (AC) o 5A (DC)
2000 VA (AC) o 150W (DC)
IP20 (020433)
L:106 x B:90 x H:48mm
L:200 x B:200 x H:130mm
IP65
YSLY-JZ 3x1,5mm²
2
