• T01 - T10 - Stoppuhr. Die Ausgabe des Gebers wird aus dem aktu-
ellen Zeitgeberwert und der Diferenz zwischen Ziel- und Startwert
berechnet. 2)
1) Koniguration der Schalter ist abhängig vom Sendertyp und den
darin installierten Schaltern.
2) Koniguration abhängig von der Senderausstattung.
PPM Eingang
Die Funktion für den internen „PPM input" (siehe auch Kapitel PPM
In/Out Anschlussbuchse). Der Sender kann mit bis zu 8 Kanäle des
PPM Eingangssignals arbeiten. Das Signal sollte auf Stift Nr.1 vorhan-
den sein. Um Schäden zu vermeiden, müssen Sie die 3V Logikpegel
einhalten und Schutzelemente am Eingang zu verwenden. Innerhalb
der Anwendung können Sie einen der PPM Kanäle zu jeder Funktion
des Senders zuweisen - ein Standard-Steuereingang Auswahl Dialog.
Der PPM-Eingang ist nicht in irgendeiner Art mit dem Trainer-System
verbunden und arbeitet getrennt! Eine mögliche Verwendung ist die
Zusammenarbeit mit Head-Tracking-Systemen usw.
Apps
Die Benutzeranwendungen können mehrere Ausgänge (proportio-
nal oder Schaltzustände) bieten. In diesem Dialog können Sie der
Anwendung Ausgänge zuordnen und zur Steuerung einiger spezii-
schen Modellfunktionen auswählen.
computer radio control system
www.modellmarkt24.ch www.modellmarkt24.ch

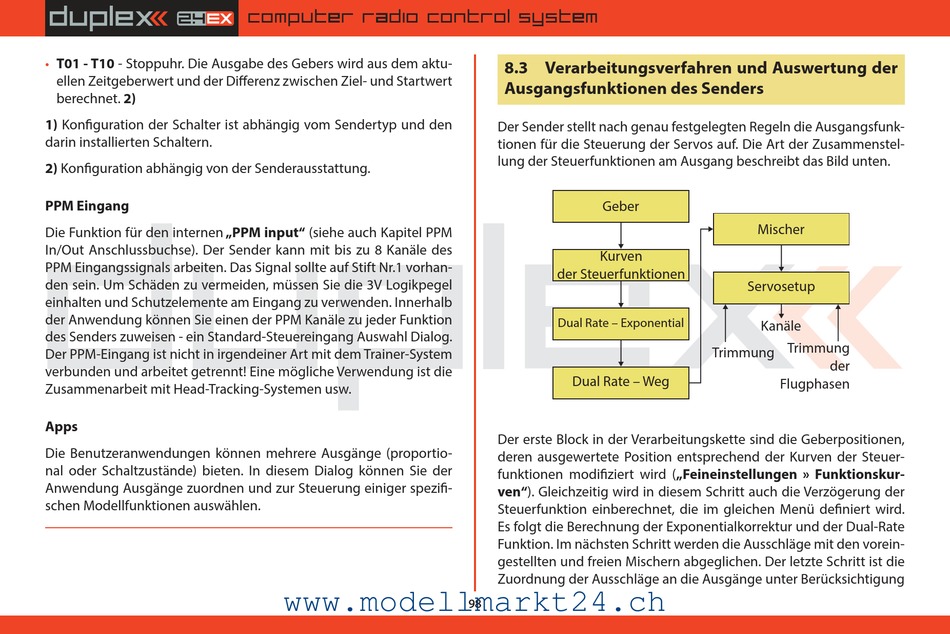

8.3 Verarbeitungsverfahren und Auswertung der
Ausgangsfunktionen des Senders
Der Sender stellt nach genau festgelegten Regeln die Ausgangsfunk-
tionen für die Steuerung der Servos auf. Die Art der Zusammenstel-
lung der Steuerfunktionen am Ausgang beschreibt das Bild unten.
Geber
Kurven
der Steuerfunktionen
Dual Rate – Exponential
Dual Rate – Weg
Der erste Block in der Verarbeitungskette sind die Geberpositionen,
deren ausgewertete Position entsprechend der Kurven der Steuer-
funktionen modiiziert wird („Feineinstellungen » Funktionskur-
ven"). Gleichzeitig wird in diesem Schritt auch die Verzögerung der
Steuerfunktion einberechnet, die im gleichen Menü deiniert wird.
Es folgt die Berechnung der Exponentialkorrektur und der Dual-Rate
Funktion. Im nächsten Schritt werden die Ausschläge mit den vorein-
gestellten und freien Mischern abgeglichen. Der letzte Schritt ist die
Zuordnung der Ausschläge an die Ausgänge unter Berücksichtigung
98 98 98
Mischer
Servosetup
Kanäle
Trimmung
Trimmung
der
Flugphasen
