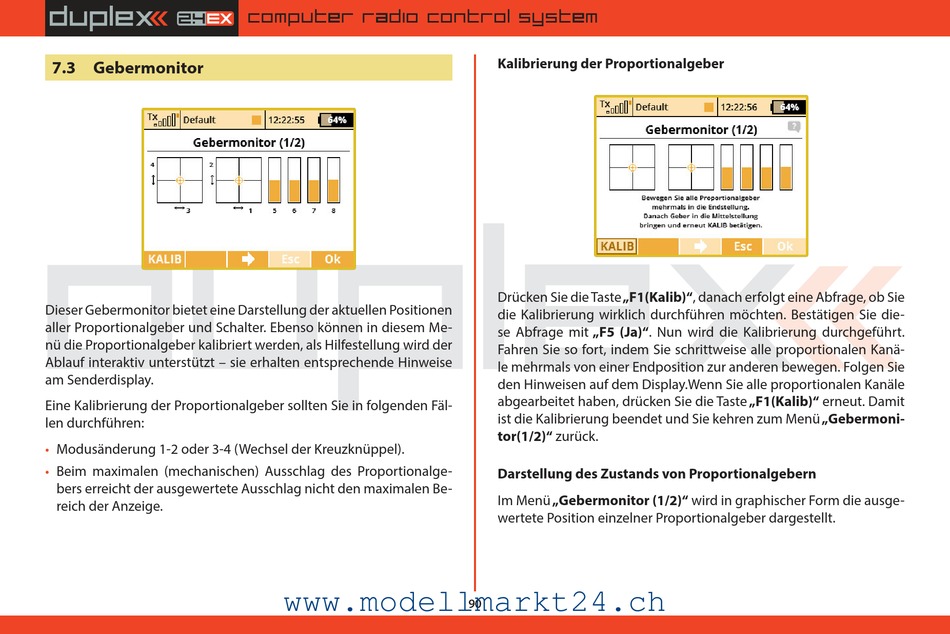

7.3 Gebermonitor

Dieser Gebermonitor bietet eine Darstellung der aktuellen Positionen
aller Proportionalgeber und Schalter. Ebenso können in diesem Me-
nü die Proportionalgeber kalibriert werden, als Hilfestellung wird der
Ablauf interaktiv unterstützt – sie erhalten entsprechende Hinweise
am Senderdisplay.
Eine Kalibrierung der Proportionalgeber sollten Sie in folgenden Fäl-
len durchführen:
Modusänderung 1-2 oder 3-4 (Wechsel der Kreuzknüppel).
Beim maximalen (mechanischen) Ausschlag des Proportionalge-
bers erreicht der ausgewertete Ausschlag nicht den maximalen Be-
reich der Anzeige.
computer radio control system
www.modellmarkt24.ch
www.modellmarkt24.ch
Kalibrierung der Proportionalgeber
Drücken Sie die Taste„F1(Kalib)", danach erfolgt eine Abfrage, ob Sie
die Kalibrierung wirklich durchführen möchten. Bestätigen Sie die-
se Abfrage mit „F5 (Ja)". Nun wird die Kalibrierung durchgeführt.
Fahren Sie so fort, indem Sie schrittweise alle proportionalen Kanä-
le mehrmals von einer Endposition zur anderen bewegen. Folgen Sie
den Hinweisen auf dem Display.Wenn Sie alle proportionalen Kanäle
abgearbeitet haben, drücken Sie die Taste „F1(Kalib)" erneut. Damit
ist die Kalibrierung beendet und Sie kehren zum Menü „Gebermoni-
tor(1/2)" zurück.
Darstellung des Zustands von Proportionalgebern
Im Menü „Gebermonitor (1/2)" wird in graphischer Form die ausge-
wertete Position einzelner Proportionalgeber dargestellt.
90 90 90
