Inhaltszusammenfassung für JETI model Duplex DS-6

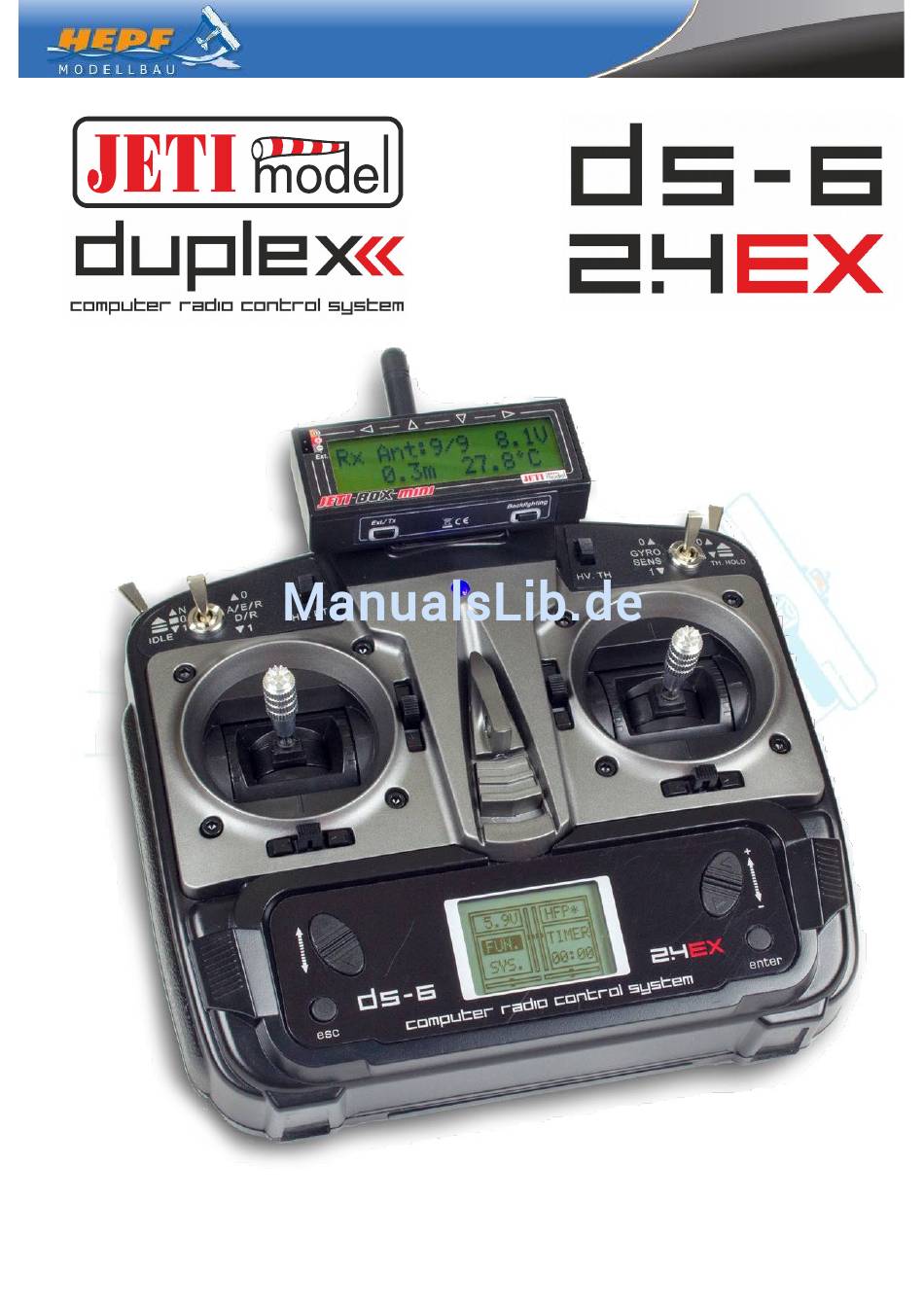

- Seite 1 Bedienungsanleitung www.modellmarkt24.ch www.modellmarkt24.ch...
- Seite 2 HEPF Modellbau www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Warn- und Sicherheitshinweise...................4 2 Sender Übersicht......................5 2.1 Grafik........................5 2.2 JETI duplex 2,4GHz Bindung................6 2.3 Grundlegende Eigenschaften des Senders.............6 2.4 Hauptfunktionen Anzeige.................6 2.5 LED Anzeige Funktion..................7 2.6 Menü – Übersicht.....................8 3 System Menü – Einleitung...................9 3.1 Modellauswahl....................10 3.2 Modelltypen (PLANE TYPE)................12 3.3 Sender Mode (STICK MODE).................12 3.4 Geber Kalibrierung (STICK ADJ)..............13 3.5 Trainer......................13... -
Seite 4: Warn- Und Sicherheitshinweise
Warn- Sicherheitshinweise ▫ Wir danken Ihnen recht herzlich für den Kauf des Senders duplex DS-6 mit integriertem JETI duplex System! ▫ Lesen Sie bitte diese Anleitung sorgfältig durch, sodass Ihre R/C – Einheit mit Ihren Modellen korrekt und sicher funktioniert und nehmen Sie diese Anleitung zur Hand, wenn sie in Zukunft Änderungen durchführen wollen. -
Seite 5: Sender Übersicht

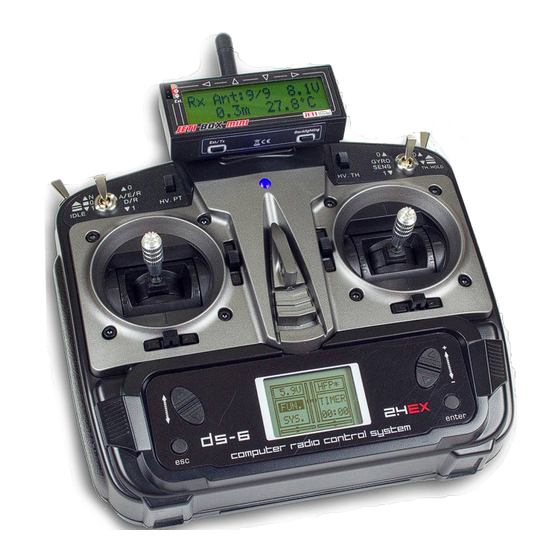

Sender Übersicht 2.1 Grafik www.hepf.at www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 6: Jeti Duplex 2,4Ghz Bindung
2.2 JETI duplex 2,4GHz Bindung ▫ Schalten Sie den Sender und den Empfänger aus. ▫ Stecken die den beiliegenden "Bind Plug" in den "Ext." - Ausgang des Empfängers. ▫ Stecken Sie nun einen Akku an den Empfänger. ▫ Nun schalten Sie die DS-6 ein. Der Sender gibt nun ein piepsen von sich und der Empfänger ist gebunden. -
Seite 7: Led Anzeige Funktion
2.5 LED Anzeige Funktion ▫ "POWER LED" Das Licht leuchtet blau, wenn der Sender eingeschaltet ist. Wenn die Spannung unter 4,0V sinkt, startet das LED zu blicken und der Sender gibt einen Alarm von sich. Bitte beenden Sie nun ihre Steueraktivitäten und tauschen Sie die Batterien. -
Seite 8: Menü - Übersicht
2.6 Menü – Übersicht "FUN." – Menü "SYS." - Menü: ▫ MODEL SET – Hier können Sie die Grundeinstellungen für Ihr Model eingeben: "RENAME", "SAVE AS" und "RECOVER" ▫ PLANE TYP – Es sind 4 verschiedene Modelltypen verfügbar: "HELIC" , "PLANE" , "V-TAIL" und "DELTA" ▫... -
Seite 9: System Menü - Einleitung
System Menü – Einleitung www.hepf.at www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 10: Modellauswahl
3.1 Modellauswahl ▫ Auswahl der Modelle Ablauf: ▫ Drücken Sie "runter" und wählen Sie "SYS MENU" aus. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie ein weiteres mal "enter", um ins "MODEL SET" Interface zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. - Seite 11 ▫ Modelle speichern unter: (Modelle kopieren) Ablauf: ▫ Drücken Sie "runter" und wählen Sie "SYS MENU" aus. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie ein weiteres mal "enter", um ins "MODEL SET" Interface zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden.
-
Seite 12: Modelltypen (Plane Type)
3.2 Modelltypen (PLANE TYPE) ▫ Auswahl des Modelltyp Ablauf: ▫ Drücken Sie "runter" und wählen Sie "SYS MENU" aus. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie entweder "hoch" oder "runter", um zum Menü "PLANE TYPE" zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. -
Seite 13: Geber Kalibrierung (Stick Adj)
3.4 Geber Kalibrierung (STICK ADJ) ▫ Geber kalibrieren Ablauf: ▫ Drücken Sie "runter" und wählen Sie "SYS MENU" aus. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie entweder "hoch" oder "runter", um zum Menü "STICK ADJ" zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. -
Seite 14: Timer Set
3.6 Timer Set Auswahl des Timers Ablauf: ▫ Drücken Sie "runter" und wählen Sie "SYS MENU" aus. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie entweder "hoch" oder "runter", um zum Menü "TIMER SET" zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. -
Seite 15: Einführung Ins Funktionsmenü (Heli Mode)
Einführung ins Funktionsmenü (Heli Mode) www.hepf.at www.modellmarkt24.ch www.modellmarkt24.ch... - Seite 16 HEPF Modellbau www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 17: Dual Rate (D/R) Und Expo
4.1 Dual Rate (D/R) und Expo ▫ Dual Rate/Expo für Querruder Ablauf: ▫ Drücken Sie "hoch", um das "FUN MENU" auszuwählen. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie ein weiteres Mal auf „enter“, um ins „D/R“ Interface zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. -
Seite 18: Sub Trim
▫ Dual Rate/Expo für das Seitenruder Ablauf: ▫ Drücken Sie "hoch" um das "FUN MENU" auszuwählen. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie ein weiteres Mal auf „enter“, um ins „D/R“ Interface zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. -
Seite 19: Servoweg (Travel)
4.3 Servoweg (TRAVEL) ▫ Servoweg Einstellungen Ablauf: ▫ Drücken Sie "hoch", um das "FUN MENU" auszuwählen. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie entweder "hoch" oder "runter", um zum Punkt "TRAVEL" zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. -
Seite 20: Taumelscheiben Mischer (Swash.mix)
4.5 Taumelscheiben Mischer (SWASH.MIX) ▫ Der Taumelscheiben Mischer (Nur für CCPM Helikopter) Ablauf: ▫ Drücken Sie "hoch", um das "FUN MENU" auszuwählen. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie entweder "hoch" oder "runter", um zum Menü "SWASH.MIX" zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. -
Seite 21: Gaskurve (Thro.curv)
4.7 Gaskurve (THRO.CURV) ▫ Einstellung der Gaskurve Ablauf: ▫ Drücken Sie "hoch", um das "FUN MENU" auszuwählen. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie entweder "hoch" oder "runter", um zum Menü "THRO.CURV" zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. -
Seite 22: Pitchkurve
4.9 Pitchkurve ▫ Einstellung der Pitchkurve Ablauf: ▫ Drücken Sie "hoch", um das "FUN MENU" auszuwählen. Nun drücken Sie "enter", um ins Interface des Menüs zu kommen. ▫ Drücken Sie entweder "hoch" oder "runter", um zum Punkt "PIT.CURV" zu gelangen. Der dunkle Bereich zeigt an, wo Sie sich gerade befinden. -
Seite 23: Funktionsmenü Für Flugzeuge
Funktionsmenü für Flugzeuge Dieses Menü enthält: Dual Rate, SUB – Trim, Servoweg, Servoumkehr und den Monitor. Bitte entnehmen Sie die Beschreibung für diese Einstellungen aus dem Menü "Helikopter" 5.1 V – Tail Funktions – Menü Dieses Menü enthält ebenso: Dual Rate, SUB – Trim, Servoweg, Servoumkehr und den Monitor. Bitte entnehmen Sie die Beschreibung für diese Einstellungen aus dem Menü... -
Seite 24: Delta Mix Funktions Menü
5.2 Delta Mix Funktions Menü Dieses Menü enthält ebenso: Dual Rate, SUB – Trim, Servoweg, Servoumkehr und den Monitor. Bitte entnehmen Sie die Beschreibung für diese Einstellungen aus dem Menü "Helikopter" ▫ Einstellungen für den Delta Mix: Ablauf (Der Flugzeugtyp ist ein Delta): ▫... -
Seite 25: Flugmodelle - Anschluss Des Empfängers
6.2 Flugmodelle - Anschluss des Empfängers ▫ Wechseln Sie auf das „SYS.MENU“ und wählen Sie dann als Flugmodell „PLANE“ aus. Kanäle: ▫ Kanal 1 – Querruder ▫ Kanal 2 – Höhenruder ▫ Kanal 3 – Seitenruder ▫ Kanal 4 – Motor ▫... -
Seite 26: V-Tail - Anschluss An Den Empfänger
6.3 V-Tail – Anschluss an den Empfänger ▫ Wechseln Sie auf das „SYS.MENU“ und wählen Sie dann als Flugmodell „V-Tail“ aus. Das Höhen-, und Seitenruder sind hierbei gemischt. ▫ Steckplätze am Empfänger: ▫ Kanal 1: Querruder ▫ Kanal 2: Seitenruder / Höhenruder ▫... -
Seite 27: Erweiterte Einstellungen
Erweiterte Einstellungen Als Sendemodul wird der Duplex R3L EX eingesetzt. Die Firmware für die Duplex R3L EX ermöglicht es, den Empfänger als voll funktionsfähiges "Standalone- Sendemodul" nach dem aktuellen Standard "EN 300 328 v1.8.1" einzusetzen. Das Verhalten des R3L mit dieser SW V3.06 entspricht dem, der bekannten Duplex Tx-Modulen Die JETIBOX mini ist für die Anzeige und Parametrierung von verbundenen Geräten entwickelt worden. -
Seite 28: Optional: Rc-Droidbox
Optional kann der Sender bereits mit eingebauter RC-DroidBox erworben werden, oder auch jederzeit nachgerüstet werden. Die dazu erforderlichen Steckplätze sind im Sender DS-6 bereits vorbereitet. Im Sender Duplex DS-6 ist der gleichzeitige Betrieb von der Jataya RCDroidBox und der JetiBox mini möglich. -
Seite 29: Rechtliche Informationen Für Die Europäische Union
Rechtliche Informationen für die Europäische Union 9.1 Konformitätserklärung R3L www.hepf.at www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 30: Konformitätserklärung Rex6
9.2 Konformitätserklärung REX6 HEPF Modellbau www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 31: Garantie Und Service Informationen
Garantie und Service Informationen Gewährleistung: Wir gewähren für unsere Produkte den gesetzlich vorgeschriebenen Gewährleistungsanspruch von 24 Monaten. Bei einem Gewährleistungsfall wenden Sie sich bitte an den Fachhändler, bei dem Sie das Produkt gekauft haben. Produktions-, Material- oder Funktionsfehler werden während dieser Zeit kostenlos von uns behoben. Weiterführende Ansprüche wie etwa Folgeschäden werden nicht übernommen. - Seite 32 © 2016 HEPF GmbH Überarbeitet am: 30.5.2016 www.modellmarkt24.ch www.modellmarkt24.ch...
