Oppermann Regelgeräte EHR-MOD Bedienungsanleitung

Raumtemperatur-Fühler TEHR-MOD / TEHR-N-MOD
TEHR-MOD
Technische Daten
Gehäuse:
ABS weiß (RAL 9010)
Schutzart: IP 20
Spannungsversorgung: 24 V AC (15...28 V) / 1 VA
24 V DC (15...36 V) / 1 W
Messbereich/
zul. Umgebungs-
temperatur:
0 – 50 °C
Genauigkeit:
± 0,5 °C (bei 25 °C)
zul. Feuchtigkeit: 0 – 95 % RF (nicht kondensierend)
Ausgänge:
0 – 10 V < 2 mA
linear zum Messbereich
Modbus RTU
Funktion
Messung der Luft-Temperaturen in trockenen und sauberen
Räumen.
Als Ausgangssignal stehen 0 – 10 V und Modbus zur Verfü-
gung. Der Ausgang AO3 (Klemme 5) kann als Reglerausgang
(P- Regler) konfiguriert werden, so dass der Fühler auch als Tem-
peraturregler 0 – 10 V verwendet werden kann. Alternativ kann
der Ausgang AO3 auch über Modbus angesteuert werden.
Der TEHR-MOD muss mit dem HDH-C Programmiergerät
konfiguriert werden. Nach der Programmierung kann das
HDH-C durch das normale Display ersetzt werden (Ausführung
TEHR-N-MOD).
•
Raumtemperaturfühler Modbus-fähig
•
Schlichtes, zeitloses Design
•
Lineares Analogsignal 0 – 10 V
•
Ausgang AO3 auch als P-Regler programmierbar
•
Ausführung wahlweise mit und ohne Display
TEHR-N-MOD
Montage
Das Fühlergehäuse besteht aus einem Unterteil zum Auf-
schrauben auf eine Wand und einem aufschnappbaren
Oberteil mit Lüftungsschlitzen oben und unten, sowie einer
Feststellschraube.
Das Unterteil hat alle Ausbrüche für die Kabelzuführung und die
waagerechte Ausrichtung.
Das Oberteil besitzt zur Erhöhung des Designs eine Abschrä-
gung oben und unten. Die Farbe ist aus neutralen Gründen
weiß.

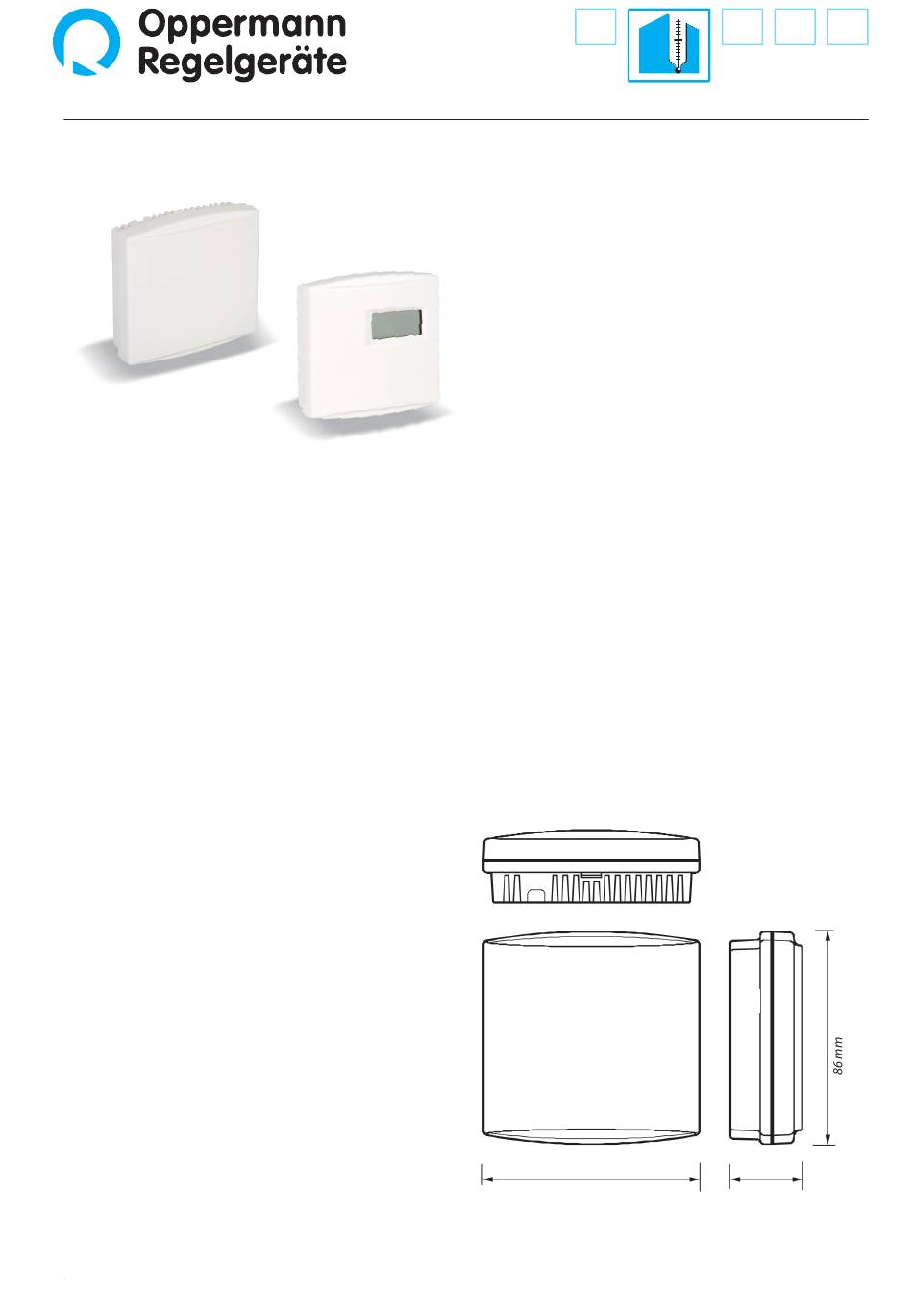

Maßzeichnung
Maße in mm
Temperatur-Feuchte-Fühler | Datenblatt-Nr. 20506 | Version 04-2011 | 1 | 4
87 mm 30 mm
