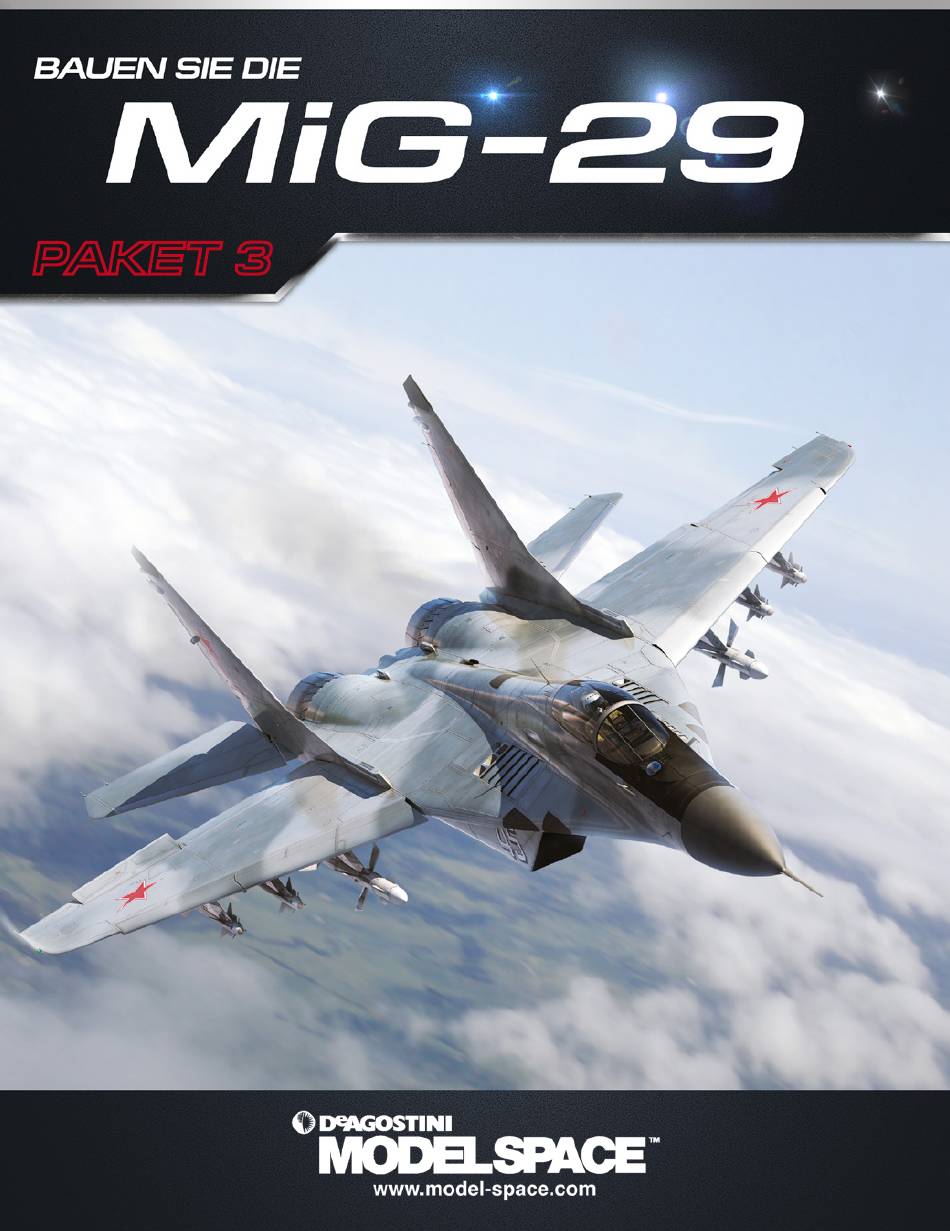

PAKET 3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für De Agostini MS MIG-29

Inhaltszusammenfassung für De Agostini MS MIG-29

  • Seite 1 PAKET 3...

  • Seite 2: Die Spanten Rumpfordinaten (Ii)

    Published in the UK by De Agostini UK Ltd, Royds Withy King, 65 Carter Lane, London EC4V 5EQ. Published in the USA by De Agostini Publishing USA, Inc., 299 Park Avenue • New York, New York 10171. Alle Rechte vorbehalten © 2019 Deutsche Ausgabe von Milanoedit srl, milanoedit.com Warnung: Nicht für Kinder unter 14 Jahren geeignet.

  • Seite 3: Bauphase 11: Der Werfer

    BAUPHASE 11: Der Werfer von Gegenmaßnahmen Montage D017 D018 Holen Sie sich die Struktur des Rumpfes der Bauphase 10 zurück. Positionieren Sie den Werfer von Gegenmaßnahmen von Backbord aus (D017) auf die entsprechenden Löcher auf der Backbordseite des Rumpfes. Bauteile 1.
  • Seite 4 D018 Befestigten Sie den Werfer von der Innenseite der Struktur aus mit zwei Schrauben BM. Setzen Sie nun den steuerbordseitigen Werfer von Gegenmaßnahmen (D018) in die entsprechenden Löcher auf der Steuerbordseite des Rumpfes. Stoppen Sie den Werfer von Gegenmaßnahmen von der Innenseite der Struktur aus mit zwei Schrauben BM.

  • Seite 5: Stützplatten Der Flügel

    BAUPHASE 12: Die Stützplatten der Flügel Bauteile 1. D030 - 6 untere D030 Stützplatten der Flügel 2. D024 - 6 obere Stützplatten der Flügel 15 Schrauben GM 2 x 3 mm D024 D030 D030 D030 D016 Montage Holen Sie die Struktur des oberen Rumpfes wieder zurück.
  • Seite 6 D024 D024 D024 D024 D024 D024 Installieren Sie nun die oberen Flügelstützplatten (D024) auf den seitlichen Laschen des Rumpfes und sichern Sie diese mit den Schrauben GM. Sie haben diese Montagephase abgeschlossen. Legen Sie wie immer alle unbenutzten Bauteile beiseite, bis Sie sie wieder benötigen.

  • Seite 7: Bauphase 13: Die Spanten

    BAUPHASE 13: Die Spanten des Rumpfes (I) Bauteile P043 1. P042 - Spant 4 2. P043 - Spant 5A. 5 Schrauben CM 1.7 x 3.5 Die Nummern der Spanten entsprechen denen der realen MiG-29. P042 Montage Holen Sie sich die Struktur des Rumpfes zurück.
  • Seite 8 P043 P043 Positionieren Sie nun das Spant 5A (P043) auf dem Rumpf, hinter dem Spant 4. Befestigen Sie es mit zwei Schrauben Sie haben diese Montagephase abgeschlossen. Legen Sie alle unbenutzten Teile beiseite, bis Sie sie wieder benötigen.

  • Seite 9: Bauphase 14: Die Spanten Des Rumpfes

    Bauphase 14: Die Spanten des Rumpfes Bauteile P044 1. P044 - Spant 6B 2. P045 - Spant 7 3 Schrauben DM 1.7 x 4 3 Schrauben CM 1.7 x 3.5 mm P045 Montage Holen Sie sich den Rumpfabschnitt zurück. Positionieren Sie das Spant 6B (P044) auf dem Rahmen, hinter dem Spant 5A, indem Sie die Löcher beider Teile ausrichten.
  • Seite 10 P045 D016 Platzieren und sichern Sie das Spant 7 (P045) am Ende des Rumpfrahmens mittels zweier Schrauben DM, wie dargestellt. Sie haben auch diese Montagephase abgeschlossen. Denken Sie daran, alle unbenutzten Teile beiseite zu legen, bis Sie sie wieder benötigen.
  • Seite 11 Bauphase 15: Das Hydrauliksystem des Backbordfahrwerks D031 P046 D033 D032 P047 Bauteile 1. D031 - Wandfach des Backbordfahrwerks 2. P046 - Halterung des Hydrauliksystems des Backbordfahrwerks 3. D032 – Stange des Hydrauliksystems des Backbordfahrwerks 4. D033 - Stift des Hydrauliksystems des Backbordfahrwerks 5.
  • Seite 12 Montage P046 Stecken Sie die Halterungsstifte des Hydrauliksystems des Fahrwerks (P046) in das Loch des Zylinders des Hydrauliksystems des Fahrwerks (P047). Drücken Sie die beiden Teile zusammen. P047 D033 Stecken Sie den Stift des Hydrauliksystems des Fahrwerks (D033) wie abgebildet in das Ende des Zylinders.
