Technische Hinweise
zu den Kompakt-Multiswitchen

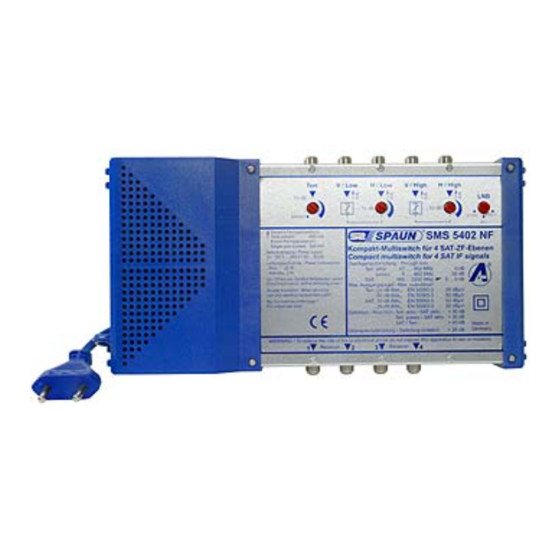

SMS 5402 NF, SMS 5602 NF, SMS 5802 NF,
SMS 51202 NF und SMS 51602 NF
Mit der CE-Kennzeichnung bestätigt SPAUN die
Einhaltung der EMV-Anforderungen entsprechend
der EU Produktnorm EN 50083-2 und die Einhaltung
der Sicherheitsanforderungen entsprechend der EU
Produktnorm EN 50083-1.
Die Multiswitche erfüllen die erhöhten Schirmungsmaß-
Anforderungen gemäß EN 50083-2, Güteklasse A.
Alle Komponenten sind zum Verbinden mit dem
Hauptpotentialausgleich mit einer Erdungsklemme
ausgestattet.
Wichtig:
bitte die nachfolgenden Hinweise beachten!
Die Montage ist nur in trockenen Räumen und
auf nicht brennbarem Untergrund zulässig.
Netzgespeiste Geräte ausschließlich waagerecht
(Netzteil links oder rechts) montieren, um eine
ausreichende Luftzirkulation zu erzielen.
Vorsicht bei Montage in Schalt- bzw. Zählerkästen !
Die zulässige Umgebungstemperatur beträgt:
-20° C ... +50° C.
Die richtige LNB-Fernspeisespannung einstellen.
Zur Inbetriebnahme Eingangspegel für SAT-ZF ggf.
angleichen.
Terrestrischen Eingangspegel anpassen.
Technische Verbesserungen, Änderungen im Design und Irrtümer vorbehalten. 104019/08.04
Inhaltsverzeichnis
Inhaltszusammenfassung für Spaun Electronic SMS 5402 NF
- Seite 1 Technische Hinweise zu den Kompakt-Multiswitchen SMS 5402 NF, SMS 5602 NF, SMS 5802 NF, SMS 51202 NF und SMS 51602 NF Mit der CE-Kennzeichnung bestätigt SPAUN die Einhaltung der EMV-Anforderungen entsprechend der EU Produktnorm EN 50083-2 und die Einhaltung der Sicherheitsanforderungen entsprechend der EU Produktnorm EN 50083-1.
-
Seite 2: Stromversorgung Lnb
Stromversorgung Die Kompakt-Multiswitche verfügen über interne, energiesparende Schaltnetzteile. U~: 100-240 V / 50-60 Hz. Leistungsaufnahme (bei max. Stromabgabe): SAT Standby Terrestrik passiv 2,5 W Terrestrik aktiv SAT aktiv Terrestrik passiv 22,5 W (LNB 500 mA) Terrestrik aktiv 26 W (LNB 500 mA) Stromversorgung LNB Schalterstellungen: 12 V:... -
Seite 3: Standby-Funktion
Eingangspegel Terrestrik Der terrestrische Verstärkerzug (47 ... 862 MHz) ist durch eine integrierte Gegentakt-Endstufe BK tauglich. Um den Pegel der terrestrischen oder BK-Signale anzupassen, sind die Multiswitche mit einem Pegelsteller ausgestattet. Die Eingangspegel können im aktiven Betrieb um 0 ... 10 dB reduziert werden. - Seite 4 Max. Ausgangspegel: Bereich / Range dBµV / 60 dB / EN 50083-3 dBµV / 1R8-15 dBµV / 1TR8-1 IMA 3 IMA 2 CENELEC- BK-Raster 36TV/24FM 28 analog + 63 digital Raster CTB/72dB CSO/69dB CTB/60dB CSO/60dB 47-450 A: 19 K –– ––...
- Seite 8 Max. Output levels: Bereich / Range dBµV / 60 dB / EN 50083-3 dBµV / 1R8-15 dBµV / 1TR8-1 IMA 3 IMA 2 CENELEC- BK-Raster 36TV/24FM 28 analog + 63 digital Raster CTB/72dB CSO/69dB CTB/60dB CSO/60dB 47-450 A: 19 K ––...
