Leica PINMASTER Anleitung
Verwandte Anleitungen für Leica PINMASTER
Inhaltszusammenfassung für Leica PINMASTER
- Seite 1 LEICA PINMASTER Anleitung / Instructions Notice d’utilisation / Gebruiksaanwijzing, Istruzioni / Instrucciones...
-

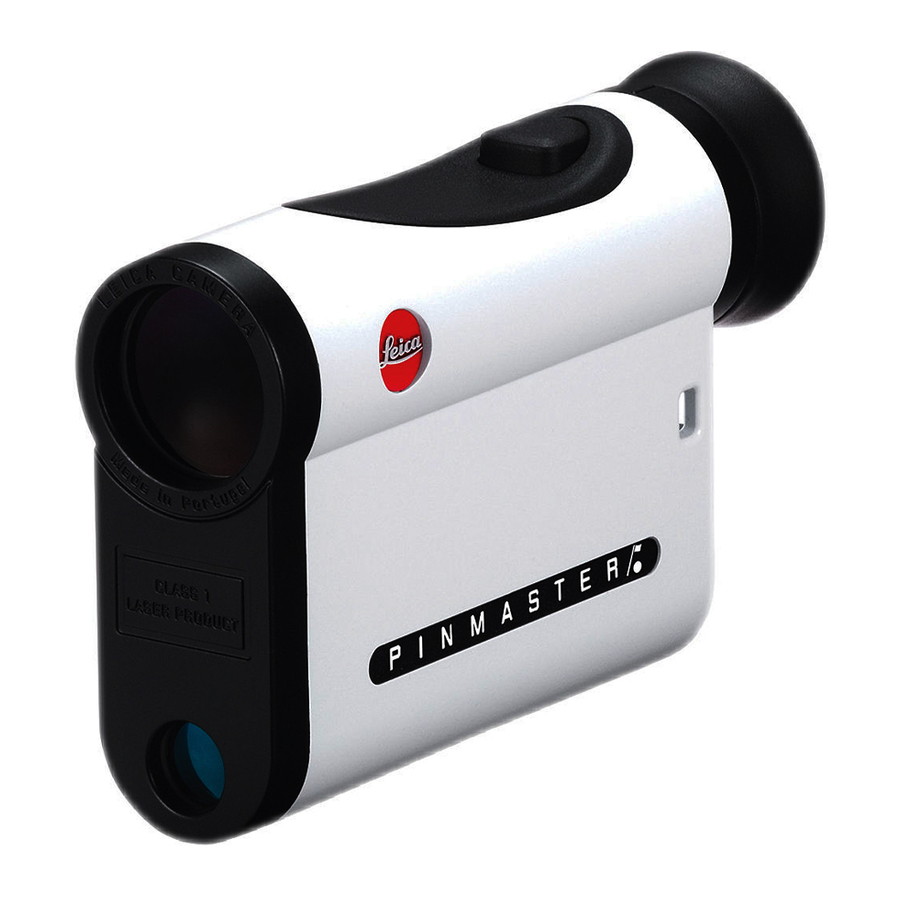

Seite 3: Bezeichnung Der Teile
4. Öse für Trageschnur 5. Okular LEICA PINMASTER 6. Batteriefachdeckel Bestell-Nr.: 40 533 7. Batteriefach 8. Objektivlinse 9. Laser-Sendeoptik Warnhinweis Vermeiden Sie, wie bei jedem Fernglas, den direkten Blick mit Ihrem LEICA PINMASTER in helle Lichtquel- len, um Augenverletzungen auszuschließen. -
Seite 4: Vorwort
Auge unschädliche Infrarot-Impulse aus und berechnet über einen eingebauten Mikroprozessor aus dem reflektierten Signal anteil die Objektentfer- nung. Der LEICA PINMASTER ist mit einer speziell für den Golfsport entwickelten Erstziel-Logik und einem Scanbetrieb ausgestattet. Dadurch wird die Entfer- nungsmessung zur Fahne erheblich erleichtert. -
Seite 5: Inhaltsverzeichnis
Verwendung mit und ohne Brille......6 Dioptrien-Ausgleich ..........6 Einstellung der gewünschten Maßeinheit ....7 Entfernungs-Messung..........8 Scan-Betrieb............8 Erstziel-Logik ............9 Messreichweite und Genauigkeit ......10 Pflege/Reinigung ...........11 Was tun, wenn ............12 Technische Daten ..........13 Leica Akademie .............14 Leica im Internet............14 Leica Infodienst .............15 Leica Kundendienst ..........15... -
Seite 6: Entsorgung Elektrischer Und Elektronischer Geräte
ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER GERÄTE (Gilt für die EU, sowie andere europäische Länder mit getrennten Sammelsystemen) Dieses Gerät enthält elektrische und/oder elektroni- sche Bauteile und darf daher nicht im normalen Hausmüll entsorgt werden! Stattdessen muss es zwecks Recycling an entspre- chenden, von den Gemeinden bereitgestellten Sam- melstellen abgegeben werden. -
Seite 7: Anbringen Der Trageschnur
Bitte die kleine Schlaufe der Trageschnur durch die mit einer 3 Volt Lithium-Batterie (z.B. Duracell DL Öse (4) am Gehäuse des LEICA PINMASTER schieben. CR2, Ucar CR2, Varta CR2, oder anderen CR2 Dann das Ende der Trageschnur durch die kleine Typen) bestückt. -
Seite 8: Ladezustand Der Batterie
Körpernähe getragen und mit dem erstmaligen Blinken der Anzeige sind noch einer frischen Batterie betrieben werden. mehr als 100 Messungen mit fortschreitend vermin- • Wenn der LEICA PINMASTER längere Zeit nicht derter Reichweite möglich. benutzt wird, sollte die Batterie herausgenommen werden. -
Seite 9: Verwendung Mit Und Ohne Brille
Beobachter, die keine Brille tragen, lassen die Gum- der Zielmarke auf den für Sie optimalen Wert einstel- miaugenmuschel (3) hochgeklappt (Bild A, Lieferzu- len. Einfach durch den LEICA PINMASTER ein weit stand). In dieser Position ist der richtige Abstand entferntes Objekt anpeilen und durch Drehen an der des LEICA PINMASTER zum Auge gegeben. -
Seite 10: Einstellung Der Gewünschten Maßeinheit
EINSTELLUNG DER GEWÜNSCHTEN MAßEINHEIT Hinweise: • Die Einstellung ist stets an der Anzeige zu er- Die Anzeige des LEICA PINMASTER kann auf Meter kennen – sind Meter gewählt, erscheint neben oder die in den USA gebräuchlichen Yards eingestellt der Zielmarke rechts unten ein Punkt. -
Seite 11: Entfernungsmessung
- - - Mit dem Erlöschen der Anzeige schaltet sich der LEICA PINMASTER automatisch ab. SCAN-BETRIEB Mit dem LEICA PINMASTER kann auch im Dauerbe- ENTFERNUNGSMESSUNG trieb gemessen werden: Wenn die Haupttaste (2) bei der 2. Betätigung gedrückt gehalten wird, schaltet Um die Distanz zu einem Objekt zu messen, muss es sich das Gerät nach ca. -
Seite 12: Erstziel-Logik
ERSTZIEL-LOGIK Der LEICA PINMASTER ist mit einer speziell für den Golfsport entwickelten Erstziel-Logik ausgestattet, die das Anmessen von kleinen Zielen wie Golffahnen erheblich erleichtert. Erfasst das Gerät zwei Entfernungen im Bereich der Zielmarke, wird die Entfernung zum näher gelegenen kleineren Ziel angezeigt (A), und nicht die zum weiter entfernten, größeren Objekts (B). -
Seite 13: Messreichweite Und Genauigkeit
MESSREICHWEITE UND GENAUIGKEIT Die Messgenauigkeit des LEICA PINMASTER beträgt bis zu ±1 Meter. Die maximale Reichweite wird erreicht bei gut reflektierenden Zielobjekten und einer visuellen Sichtweite von etwa10 km. Die Mess- reichweite wird von folgenden Faktoren beeinflusst: Reichweite höher geringer... -
Seite 14: Pflege/Reinigung
B. Sand sollten mit einem Haarpinsel entfernt oder ERSATZTEILE weggeblasen werden. Fingerabdrücke u. ä. auf Ob - Falls sie einmal Ersatzteile für Ihren LEICA PINMASTER jektiv- und Okularlinsen können mit einem feuchten benötigen sollten, wie z.B. Augenmuschel oder Tra- Tuch vorgereinigt und mit einem weichen, sauberen geschnur, wenden Sie sich bitte an unseren Kunden- Leder oder staubfreien Tuch abgewischt werden. -
Seite 15: Was Tun, Wenn
WAS TUN, WENN . . . Fehler Ursache Abhilfe Bei der Beobachtung wird kein a) Pupille des Beobachters liegt nicht a) Augenposition korrigieren. kreisrundes Bild erreicht. in der Austrittspupille des Okulars. b) Anpassung korrigieren: Brillenträger b) Stellung der Augenmuschel entspricht knicken die Augenmuschel um;... -
Seite 16: Technische Daten
TECHNISCHE DATEN Vergrößerung Objektivdurchmesser 24 mm Austrittspupille 3,4 mm Dämmerungszahl Geometrische Lichtstärke 11,8 Sehfeld (auf 1.000 m) / Objektiver Sehwinkel 115 m / 6,5° Austrittspupillen-Längsabstand 15 mm Prismenart Dachkant Vergütung auf Linsen High Durable Coating (HDC™) und hydrophobe Aqua-Dura Vergütung auf Außenlinsen auf Prismen Phasenkorrekturbelag P40 Dioptrienausgleich... -
Seite 17: Leica Akademie
Aktuelle Informationen zu Produkten, Neuheiten, Ver- nehmer in praxisorientierter, zeitgemäßer Form die anstaltungen und dem Unternehmen Leica erhalten Werte-Welt der Leica und die Faszination des ge - Sie auf unserer Homepage im I nternet unter: konnten Umgangs mit den Leica Produkten vermit- http://www.leica-camera.de... -
Seite 18: Leica Infodienst
LEICA INFODIENST LEICA KUNDENDIENST Anwendungstechnische Fragen zum Leica Programm Für die Wartung Ihrer Leica Ausrüstung sowie in beantwortet Ihnen, schriftlich, telefonisch, per Fax Schadensfällen steht Ihnen der Customer Service oder per e-mail der Leica Informations-Service: der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adres-... -
Seite 85: Designation De Los Componentes
9. Optica de emisor de láser Advertencia: Evite del mismo modo que en todos los instrumentos ópticos de observación, la mirada directa con su LEICA PINMASTER hacia fuentes de luz claras con el fin de excluir las lesiones de los ojos. - Seite 117 NOTES...
- Seite 118 Markenzeichen der Leica Camera Gruppe Trademark of the Leica Camera Group Marque du Groupe Leica Camera = Registriertes Warenzeichen Änderungen in Konstruktion und Ausführung vorbehalten. = Registered Trademark Design subject to alterations without notice. = Marque déposée Sous réserve de modifications.
- Seite 119 Leica Camera AG / Oskar-Barnack-Straße 11 / D-35606 Solms www.leica-camera.com / info@leica-camera.com Telefon +49 (0) 64 42-208-0 / Fax +49 (0) 64 42-2 08 -333...
