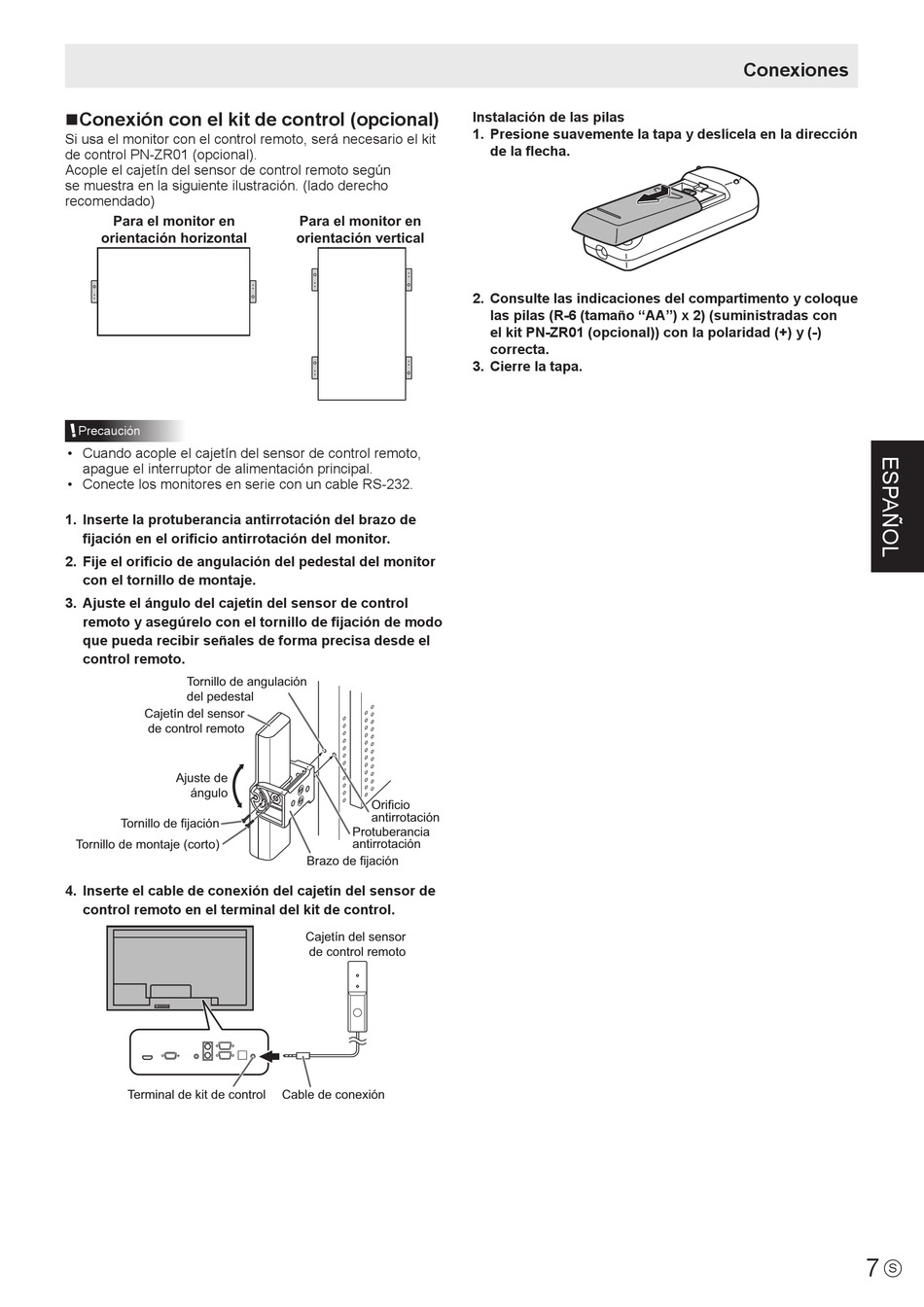

nConexión con el kit de control (opcional)
Si usa el monitor con el control remoto, será necesario el kit
de control PN-ZR01 (opcional).
Acople el cajetín del sensor de control remoto según
se muestra en la siguiente ilustración. (lado derecho
recomendado)
Para el monitor en
orientación horizontal
Precaución
• Cuando acople el cajetín del sensor de control remoto,
apague el interruptor de alimentación principal.
• Conecte los monitores en serie con un cable RS-232.
1. Inserte la protuberancia antirrotación del brazo de
fijación en el orificio antirrotación del monitor.
2. Fije el orificio de angulación del pedestal del monitor
con el tornillo de montaje.
3. Ajuste el ángulo del cajetín del sensor de control
remoto y asegúrelo con el tornillo de fijación de modo
que pueda recibir señales de forma precisa desde el
control remoto.
Tornillo de angulación
del pedestal
Cajetín del sensor
de control remoto
Ajuste de
ángulo
Tornillo de fijación
Tornillo de montaje (corto)
4. Inserte el cable de conexión del cajetín del sensor de
control remoto en el terminal del kit de control.
Terminal de kit de control
Para el monitor en
orientación vertical
Orificio
antirrotación
Protuberancia
antirrotación
Brazo de fijación
Cajetín del sensor
de control remoto
Cable de conexión
Instalación de las pilas
1. Presione suavemente la tapa y deslícela en la dirección
de la flecha.
2. Consulte las indicaciones del compartimento y coloque
las pilas (R-6 (tamaño "AA") x 2) (suministradas con
el kit PN-ZR01 (opcional)) con la polaridad (+) y (-)
correcta.
3. Cierre la tapa.
Conexiones
