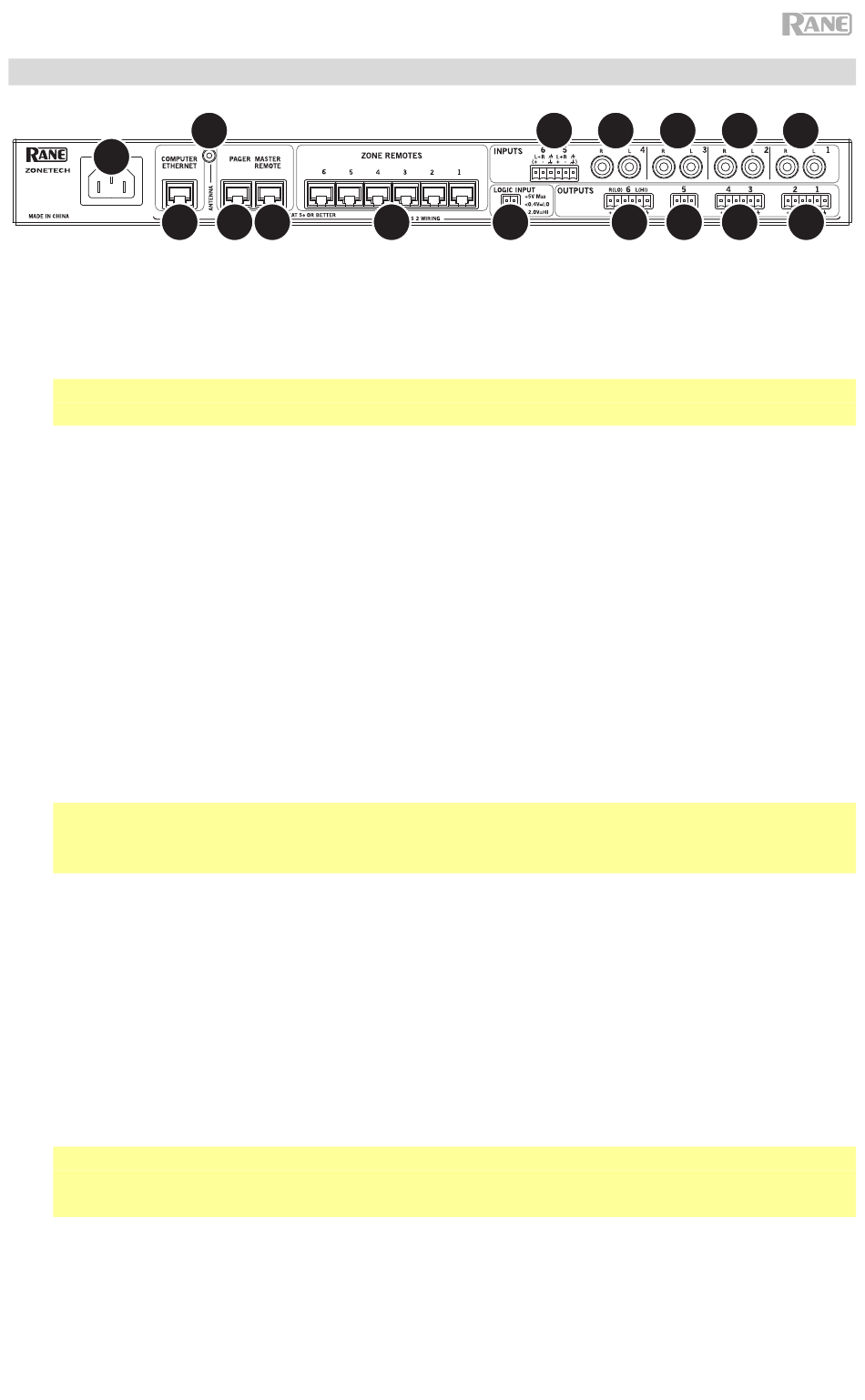

Panneau arrière
1
10
1.
Entrée d'alimentation (CEI) : Utilisez un câble CEI standard afin de brancher cette entrée
à une prise secteur.
2.
Connecteur d'antenne Bluetooth (SMA) : Ce connecteur permet de brancher l'antenne
Bluetooth fournie.
Important : Afin d'être conforme aux exigences, vous devez utiliser uniquement
l'antenne fournie. Aucune substitution ou modification à l'antenne n'est autorisée.
3.
Entrées (stereo RCA) : Ces paires d'entrées stéréo permettent de relier des sources
audio.
4.
Entrées (Euroblock) : Ces entrées mono permettent de relier des sources audio
symétriques et asymétriques.
5.
Sorties (Euroblock) : Ces sorties symétriques permettent de relier des appareils à niveau
ligne (-10 dBV à +4 dBu). Les sorties pour les zones 1 à 5 sont mono et la sortie pour la
zone 6 est stéréo. Vous pouvez également configurer la sortie Zone 6 pour une utilisation
mono avec un caisson d'extrêmes graves connecté à la sortie R (LO) et une enceinte
principale connectée à la sortie L (HI).
6.
Entrée Logic (Euroblock) : Ces bornes permettent de relier des contacts de commande
externes normalement ouverts (relais ou équivalent). Lorsque les bornes sont reliées entre
elles (c.-à-d., quand le contact est fermé), toutes les sorties sont mises en sourdine. Cela
serait généralement utilisé avec un système d'alarme incendie afin de mettre en sourdine
la sortie audio en cas d'urgence.
Remarque : Lorsque cette fonction de mise en sourdine est activée, toutes les
commandes de panneau avant seront verrouillées. Mute s'affiche à l'écran sur un fond
rouge.
7.
Ports Zone Remotes (RJ45, câbles blindés de Cat5e ou Cat6) : Ces ports permettent de
brancher des appareils Rane DRZH optionnels afin de sélectionner des sources et de
régler les niveaux des zones à distance.
8.
Port Master Remote (RJ45, câble blindé de Cat5e ou Cat6) : Ce port permet de
brancher une commande à distance Rane DR6 afin de sélectionner des sources et de
régler les niveaux de toutes les zones à distance.
9.
Port Pager (RJ45, câble blindé de Cat5e ou Cat6) : Ce port permet de brancher un
appareil Rane RAD optionnel (p. ex., RAD16z, RAD26, etc.) afin de fournir des entrées
audio analogiques et des entrées logiques. Les fonctions offertes varient selon le modèle
RAD. Veuillez consulter le site
Remarque : Si vous n'avez pas besoin de la fonction de commande à distance, vous
pourriez relier un Rane DR6 optionnel à ce port. Ceci fournira les mêmes fonctions qu'un
DR6 relié au port Master Remote (veuillez consulter le n
10. Port Computer Ethernet (Ethernet) : Ce port permet de relier le routeur ou autre point
d'accès similaire lors de l'installation. Une fois le Zonetech correctement configuré, vous
pouvez relier un ordinateur à un autre port sur le même routeur ou point d'accès, et
utiliser un navigateur web afin d'accéder à une interface pour commander le Zonetech.
Veuillez consulter la section
2
9
8
rane.com/Zonetech
Fonctionnement > Commander le Zonetech à
4
7
6
afin d'en savoir plus.
3
3
5
5
o
8 ci-dessus).
3
3
5
5
distance.
25
