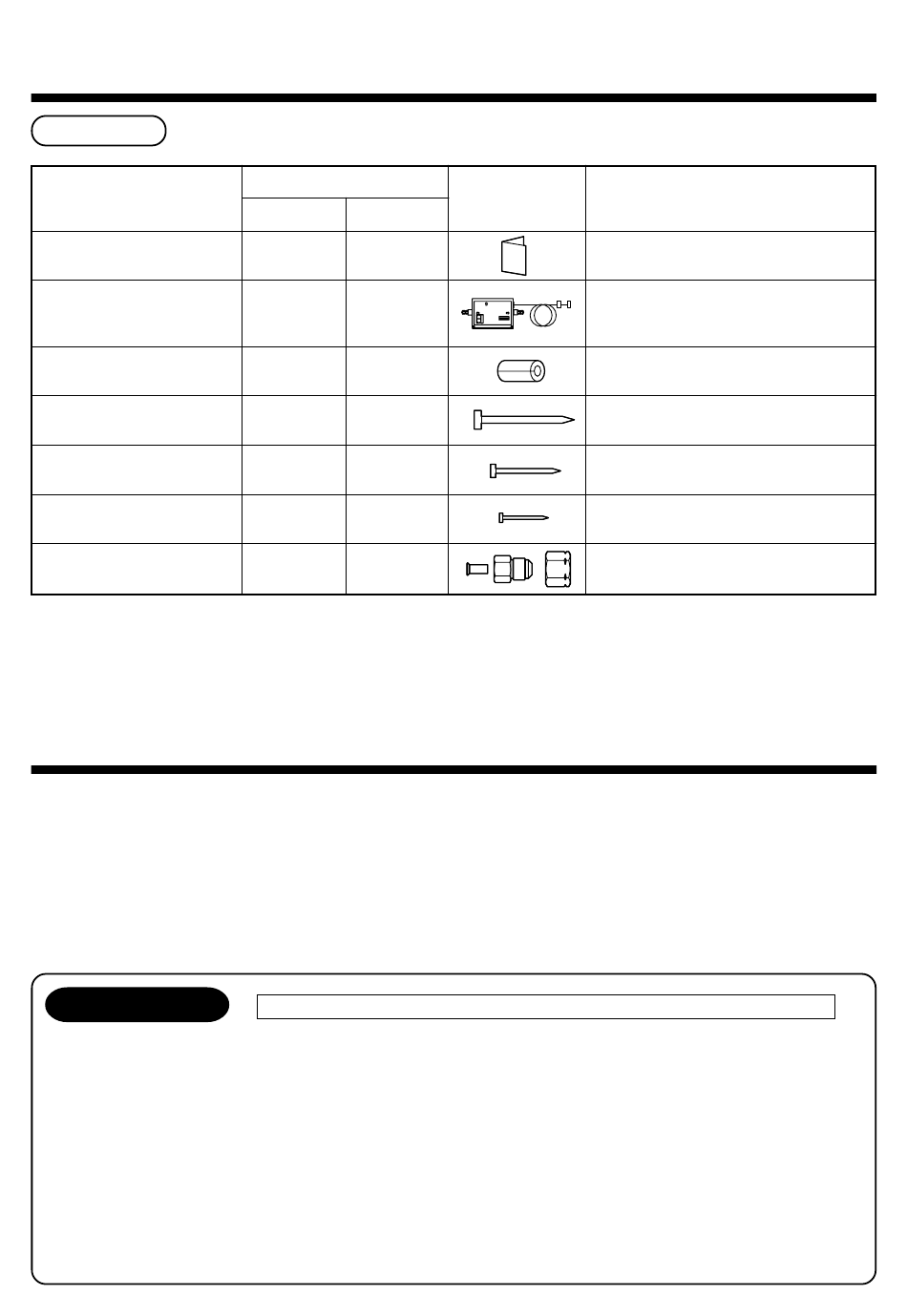

Accesorios y piezas que se obtienen por separado
Accesorios
Nombre del componente
Manual de instalación
Cable de conexión y cable
de conversión del conector
(conectado al Juego PMV)
Tubo de aislamiento térmico
Banda de unión L
Banda de unión M
Banda de unión S
Junta incluida y tubo de
sellado
1
PRECAUCIONES DE SEGURIDAD
• Asegúrese de que se cumplen todas las normativas locales, nacionales e internacionales.
• Antes de comenzar la instalación, lea detenidamente estas "PRECAUCIONES DE SEGURIDAD".
• Las precauciones que aparecen a continuación incluyen los elementos importantes relativos a la seguridad.
Sígalos detenidamente.
• Tras el proceso de instalación, realice una operación de prueba por si hubiese algún problema.
Siga el Manual del propietario para ver cómo utilizar y mantener la unidad del cliente.
• Apague el interruptor de la alimentación principal antes de proceder al mantenimiento de la unidad.
• Recomiende al cliente que guarde el Manual de instalación junto con el Manual del propietario.
PRECAUCIÓN
• ESTE JUEGO DE PMV INCORPORA UN NUEVO REFRIGERANTE HFC (R410A) QUE NO
DESTRUYE LA CAPA DE OZONO.
Las características del refrigerante R410A son ; facilidad para absorber agua, membrana de oxidación o aceite,
además de contar con una presión unas 1.6 veces más elevada que la del refrigerante R22. Junto con el nuevo
refrigerante se ha modificado el aceite de refrigeración. Por ello, durante el proceso de instalación, asegúrese que
no entren en el sistema de refrigeración agua, polvo, refrigerante anterior ni aceite de refrigeración.
Para prevenir la carga de un refrigerante y líquido de refrigeración incorrectos, se han modificado los tamaños de las
secciones de conexión del puerto de carga de la unidad principal respecto a los del refrigerante convencional.
Por tanto, se necesitan herramientas específicas para el nuevo refrigerante (R410A).
Para la conexión de los tubos, utilice tubos nuevos y limpios diseñados para el refrigerante R410A y preste atención
para que no entren en ellos agua ni polvo. Sobre todo, no utilice los tubos que existían anteriormente ya que
plantean problemas con la fuerza de resistencia a la presión y con las impurezas del interior.
Cantidad RBM-
PMV0361E
PMV0901E
1
1
1
1
2
2
2
2
4
4
1
1
0
2
Instalación del nuevo aparato de aire acondicionado refrigerante
Forma
UPPER
OUTDOOR
INDOOR
Cable de conexión para el control PMV
UNIT SIDE
UNIT SIDE
Para el aislamiento térmico de la
sección de conexión del tubo del líquido
Para fijar el Juego PMV
Para fijar el tubo de aislación térmica
Para atar cables
Para conexión de tubos de refrigerante
de Ø9.5
53
Utilización
