4. Elektrische Anschlüsse
BIXMR2
Grün
Gelb
Braun
Weiß
STEUERUNG

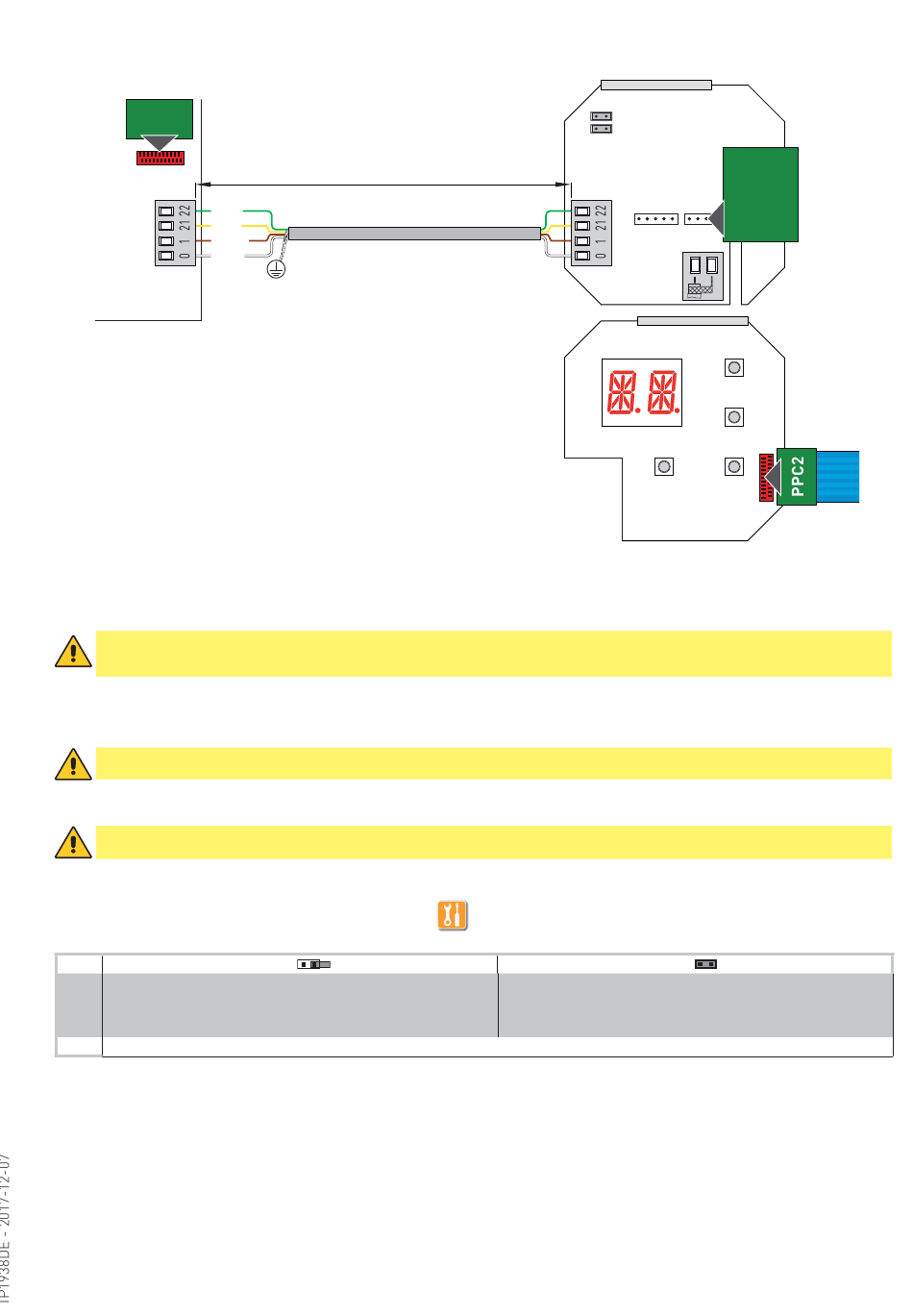

Die in der Abbildung dargestellten elektrischen Anschlüsse herstellen.
ACHTUNG: Nachdem das Displaymodul an die Steuerung angeschlossen wurde, die Stromversorgung einschalten und
30 s warten, um die Autokonfiguration des Displaymoduls und das Erkennen des Antriebs zu ermöglichen.
Das Displaymodul MD1-MD2 ist mit einem Platz für die Steckkarte vom Typ Funkempfänger-Steckkarte GOLR ausgestattet.
Wenn vorhanden, muss der Funkempfänger GOLR in das Displaymodul MD1-MD2 eingebaut werden.
ACHTUNG: Die Steckkarte darf nur eingesetzt oder herausgenommen werden, wenn die Stromversorgung abgetrennt ist.
ACHTUNG: Speichermodule vom Typ BIXMR2 oder BIXMR nicht anschließen.
4.1 Wahl der Anwendungsart
J1
Anzeigemodus. Die Werte und Parameter können nur angezeigt
werden.
J2
ZUKÜNFTIGER GEBRAUCH
max 50 m (Abgeschirmtes Kabel)
OFF
J1
J2
Wartungsmodus. Die Werte und Parameter können angezeigt und
geändert werden. Der Wartungsmodus wird durch aufleuchten des
Punkts rechts angezeigt.
5
RDX
GOLR
ANT
UP
DOWN
ENTER
ESC
ON
