Display
Anwendung
EL21
EL21
COME
i
ANMERKUNG: Aufgrund der Art des Antriebs und der Steuerung ist es möglich, dass einige Menüs nicht verfügbar sind.

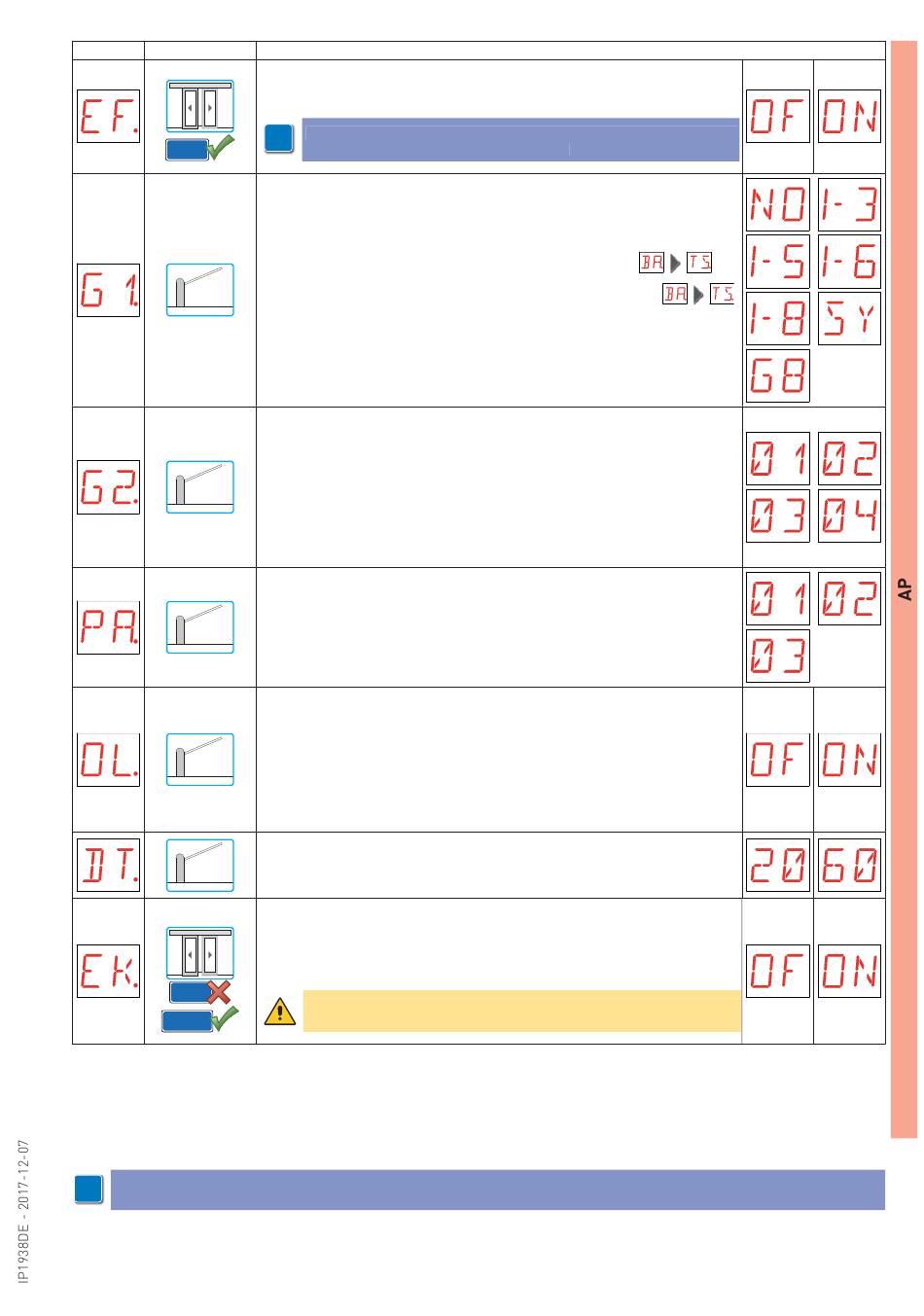

EF - Einstellung des Modus Fluchtweg.
OF - Deaktiviert
ON - Aktiviert
i
ANMERKUNG: Die Änderung des Modus Fluchtweg kann nur erfolgen, wenn
ANMERKUNG: Die Änderung des Modus Fluchtweg kann nur erfolgen, wenn
die Kontakte 1-KO und 1-KC geschlossen sind.
die Kontakte 1-KO und 1-KC geschlossen sind.
G1 - Einstellung des Modus Eingang G1.
NO - Eingang deaktiviert
1-3 - Eingang 1-3 (Öffnung)
1-5 - Eingang 1-5 (Schrittbetrieb)
1-6 - Eingang 1-6 (Sicherheitsstopp)
1-8 - Eingang 1-8 (Sicherheitsöffnung), hängt von der Einstellung
SY - Sync-Eingang
G8 - Eingang 1-8 (Sicherheitsöffnung), hängt nicht von der Einstellung
ab
G2 - Einstellung der Schrankenbaumbeleuchtung.
01 - Eingeschaltet bei geschlossener Schranke, ausgeschaltet bei geöffneter
Schranke, blinkend wenn Schranke in Bewegung.
02 - Eingeschaltet bei geschlossener und geöffneter Schranke, blinkend wenn
Schranke in Bewegung.
03 - Blinkend bei geschlossener Schranke, ausgeschaltet bei geöffneter Schranke,
blinkend wenn Schranke in Bewegung.
04 - Blinkend bei geschlossener Schranke, eingeschaltet bei geöffneter Schranke,
blinkend wenn Schranke in Bewegung.
PA - Einstellung des Modus für Parallel-Antriebe.
01 - Parallel arbeitende (siehe Installationsanleitung QIK80EH)
02 - Unidirektional gegeneinander verriegelte ohne Präsenz
03 - Unidirektional gegeneinander verriegelte mit Präsenz
OL - Wahl des Modus Kontrollampe offenes Tor.
OF - Blinkend
ON - Eingeschaltet
Bei der Einstellung OF ist das Licht bei geschlossenem Antrieb ausgeschaltet,
bei geöffnetem Antrieb eingeschaltet, und es blinkt während der Öffnungs- und
Schließphasen.
Bei der Einstellung ON ist das Licht bei geschlossenem Antrieb ausgeschaltet, bei
geöffnetem Antrieb und während der Öffnungs- und Schließphasen eingeschaltet.
DT - Einstellung der Erkennungszeit für stillstehende Schranke. [ms]
20 - Minimum
60 - Maximum
EK - Wahl der Funktionsweise der Verriegelung.
OF - Normal
ON - Bei einseitig oder zweiseitig gerichteter Funktionsweise ist der Kontakt 1-28
über die Klemmleiste der Steuerung steuerbar (die Verriegelung mit einseitig ge-
richteter Funktionsweise kann aktiviert oder deaktiviert werden).
ACHTUNG: Die Wahl ist nur möglich, wenn der Programmschalter COME
ACHTUNG: Die Wahl ist nur möglich, wenn der Programmschalter COME
installiert, vorhanden ist.
installiert, vorhanden ist.
Beschreibung
21
ab
