Wartungsarbeiten
8.2 Höhenverstellung
Die Höhe der zu verkaufenden Produkte kann es erforderlich machen, einzelne Warenfächer in der Höhe zu
verstellen. Der kleinste Abstand zwischen zwei Warenfächern beträgt 135 mm.

Vorgehensweise

1. Warenfach nach vorn bis zum Anschlag ziehen, leicht nach vorn kippen und nach vorn entnehmen
2. Anschlagblech links und rechts durch Lösen der oberen Schrauben entfernen
3. Achse mit Laufrädern nach oben aushängen
4. Am Träger für die Steckverbinder die linke Schraube lösen und die rechte Schraube entfernen, Träger für
Steckverbinder aushängen
5. Führungsschienen nach vorn herausziehen
6. Führungsschienen in gewünschter Position einsetzen, nach hinten schieben und den Rest in umgekehrter
Reihenfolge wieder montieren.
7. Achten Sie dabei auf den korrekten Sitz der Anschlagbleche innerhalb der Führungsschienen sowie auf die
waagerechte Position der Führungsschienen!

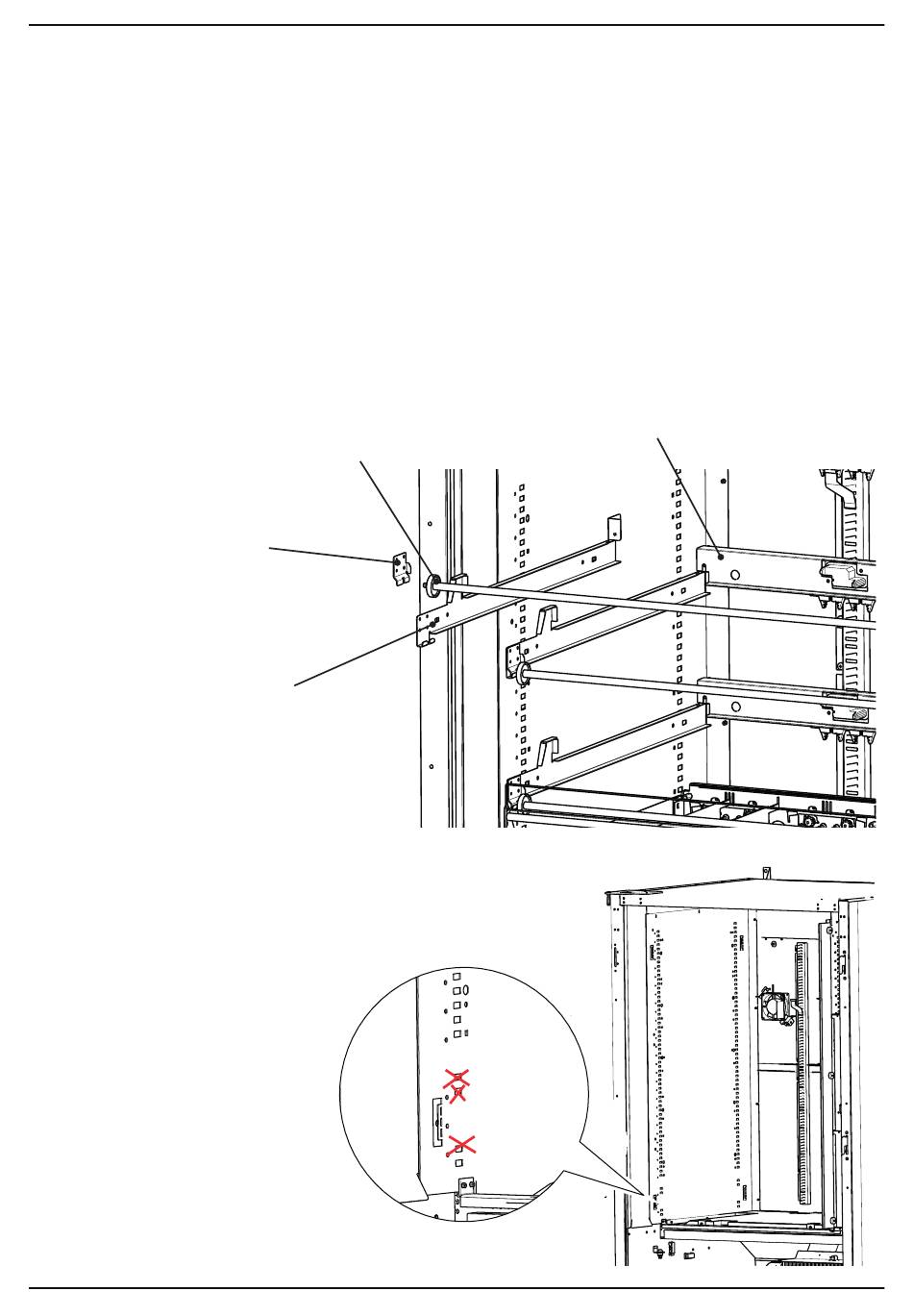

Anschlagblech
Führungsschiene links
Zählweise Löcher
Bitte beachten Sie bei der
Zählweise der Löcher für die
eingesetzten Ebenen, dass unten
drei Löcher nicht mitgezählt werden.
Diese Löcher wurden nachträglich
eingefügt, wobei die Zählweise nicht
mehr angepasst werden konnte.
46
Achse mit Laufrädern
Nur Servicetechniker/ geschultes Fachpersonal!
Träger für Steckverbinder
5
4
3
2
1
