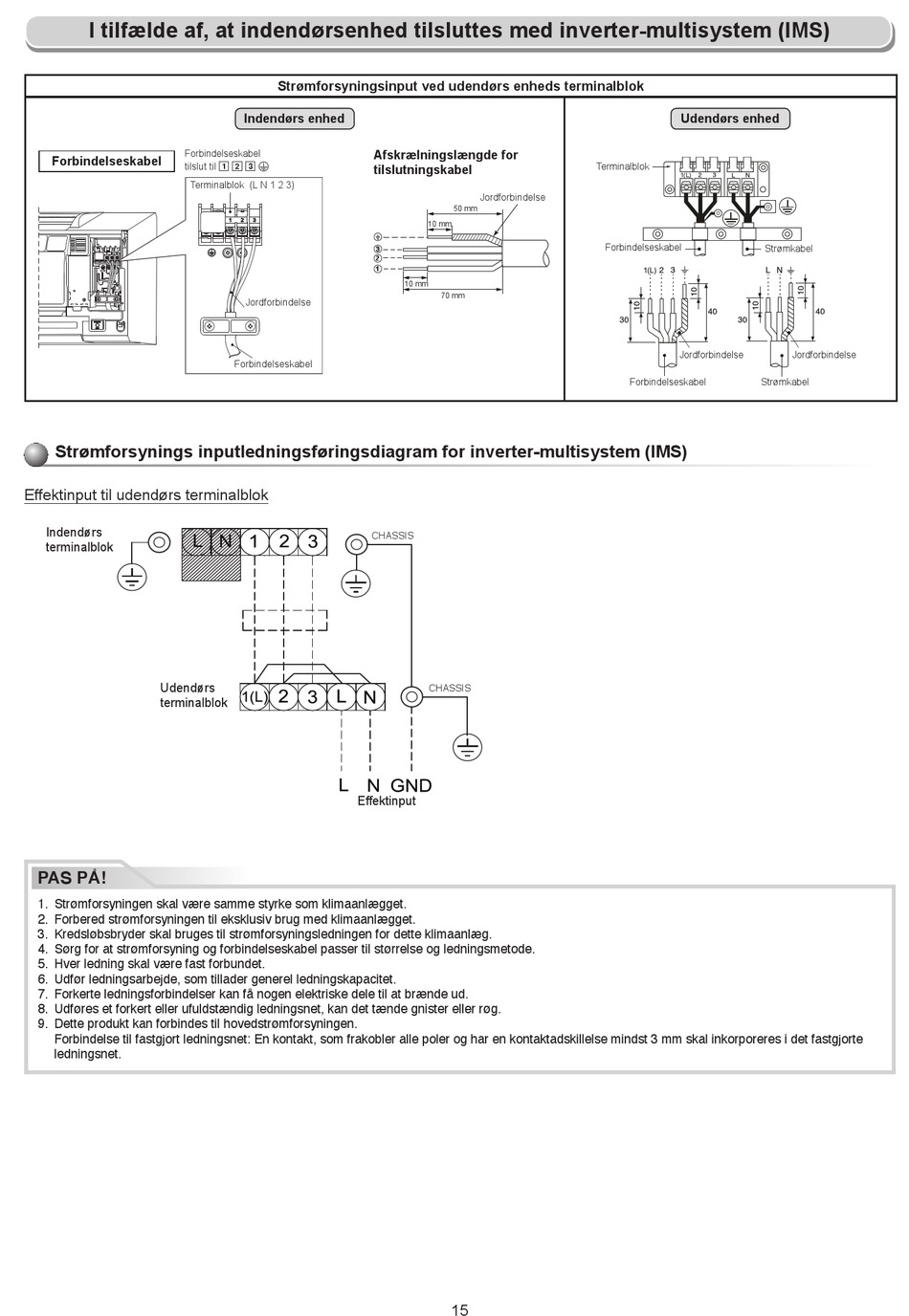

I tilfælde af, at indendørsenhed tilsluttes med inverter-multisystem (IMS)
Forbindelseskabel
Forbindelseskabel
tilslut til 1 2 3
Terminalblok (L N 1 2 3)
Strømforsynings inputledningsføringsdiagram for inverter-multisystem (IMS)
Effektinput til udendørs terminalblok
Indendørs
terminalblok
Udendørs
terminalblok
PAS PÅ!
1. Strømforsyningen skal være samme styrke som klimaanlægget.
2. Forbered strømforsyningen til eksklusiv brug med klimaanlægget.
3. Kredsløbsbryder skal bruges til strømforsyningsledningen for dette klimaanlæg.
4. Sørg for at strømforsyning og forbindelseskabel passer til størrelse og ledningsmetode.
5. Hver ledning skal være fast forbundet.
6. Udfør ledningsarbejde, som tillader generel ledningskapacitet.
7. Forkerte ledningsforbindelser kan få nogen elektriske dele til at brænde ud.
8. Udføres et forkert eller ufuldstændig ledningsnet, kan det tænde gnister eller røg.
9. Dette produkt kan forbindes til hovedstrømforsyningen.
Forbindelse til fastgjort ledningsnet: En kontakt, som frakobler alle poler og har en kontaktadskillelse mindst 3 mm skal inkorporeres i det fastgjorte
ledningsnet.
Strømforsyningsinput ved udendørs enheds terminalblok
Indendørs enhed
Afskrælningslængde for
tilslutningskabel
3
2
1
10 mm
Jordforbindelse
Forbindelseskabel
CHASSIS
Effektinput
Terminalblok
Jordforbindelse
50 mm
10 mm
70 mm
CHASSIS
15
Udendørs enhed
1(L)
Forbindelseskabel
Strømkabel
Jordforbindelse
Forbindelseskabel Strømkabel
Jordforbindelse
