1. Bestandteile
- Heizelement mit 4 Punktaufhängung (werkseitig montiert) und Anschlusskabel
- 4 Stück Schrauben (Dübel sind nicht im Lieferumfang enthalten)
- Bedienungsanweisung
- Temperaturregler (nicht im Lieferumfang der Heizung enthalten, opt. erhältlich).
2.

Elektrische Anforderungen

Die CANDOR Infrarotheizelemente sind von Ihrer Leistungsaufnahme so ausgelegt, dass
diese an einer normalen Steckdose welche über einen FI Schutzschalter (30mA) mit 10/16A
abgesichert und nicht durch andere Verbraucher ausgelastet ist, angeschlossen werden
können. Es ist aber zu empfehlen, pro Raum einen separaten Stromkreis von der Verteilung
aus zu installieren. Der Vorteil besteht darin, den Verbrauch der Heizung mit Hilfe eines Zwi-
schenzählers zu messen und im Fehlerfall sind andere Wohnbereiche nicht mit betroffen.
Die Steckdosen der Heizelemente werden über einen Temperaturregler geschaltet.
Steckdosen oder Anschlussdosen können direkt hinter dem Heizelement montiert werden
3.

Planung

Legen Sie einen geeigneten Platz für das oder die Infrarotheizelemente fest.
Dabei spielt die Raumgröße und die Raum Form eine wichtige Rolle. Bei Räumen, die um die
Ecke gehen oder sehr lang und schmal sind, ist es sinnvoll zwei Elemente in den jeweiligen
Bereichen zu installieren.

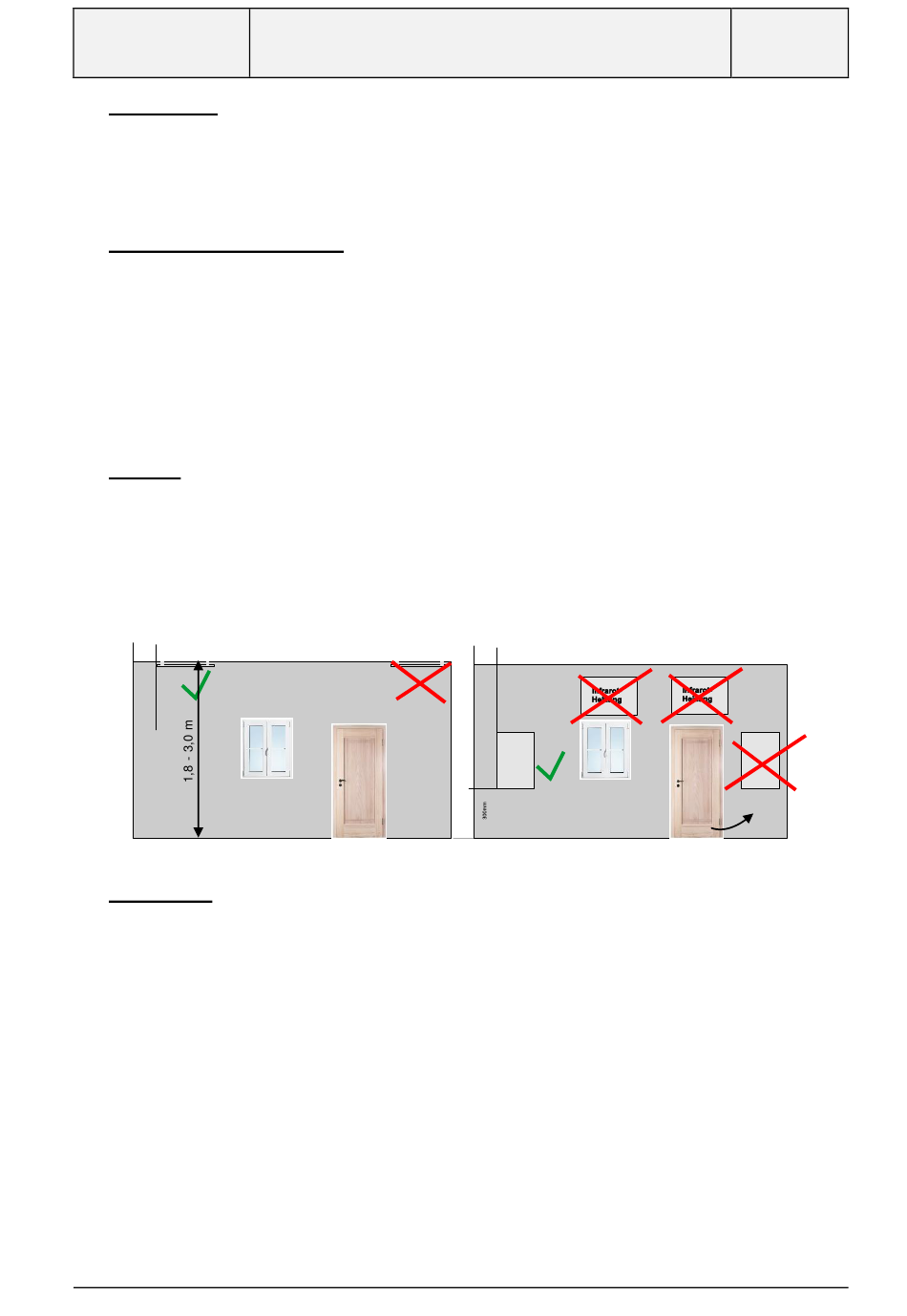

Die Elemente können wahlweiße an der Wand oder an der Decke montiert werden. Halten
Sie sich an die in den Bildern gezeigten Positionen Es ist darauf zu achten das die Elemente
frei in den Raum strahlen können und nicht von Möbeln oder Gegenständen verstellt werden.
Infrarot-
500mm
Heizung
Bild 1
4. Ausführung

4.1. Wandmontage:

Fertigen Sie sich für das sichere befestigen der Infrarotheizung eine Bohrschablone lt. den
nachfolgenden Angaben in Punkt 5 an. Begutachten Sie bitte vor Beginn der Arbeiten die
vorhandene Wand auf die Art der Befestigung und wählen Sie entsprechend die Art der Be-
festigung aus. Verwenden Sie die angefertigte Bohrschablone und die mitgelieferten Schrau-
ben. Ist der Einsatz von Dübeln für die Festigkeit der Elemente erforderlich, so sind diese in
Art und Qualität entsprechend des Untergrundes auszuwählen. Dübel gehören nicht zum Lie-
ferumfang. Bohren Sie die Löcher entsprechend der Bohrschablone in die Wand und setzen
die Schrauben so ein, dass der Schraubenkopf mit der Scheibe mit einen Abstand von ca. 3
bis 5 mm von der Wand heraussteht.
Die Öffnung der Montageelemente zeigt nach unten (Kabelausgang im unteren Teil des
Heizelementes) siehe Bild 1 und 2. Setzten Sie das Befestigungselement des Heizers auf die
Schrauben und drehen die Befestigungselemente mit einem Werkzeug um 180° so, dass die
Öffnungen jeweils nach außen zeigen. Damit ist gesichert, dass das Heizelement fest an der
Wand installiert ist.
Technische Änderungen vorbehalten !
Bedienungsanweisung für Infrarotheizung
Infrarot-
Deckenmontage
Heizung
Bedienungsanleitung Basic_Stone 09_2019
Basic / Stone
Wandmontage
500mm
500mm
Infrarot-
Heizung
Bild 2.
09/2019
Infrarot-
Heizung
- Seite
3 -
