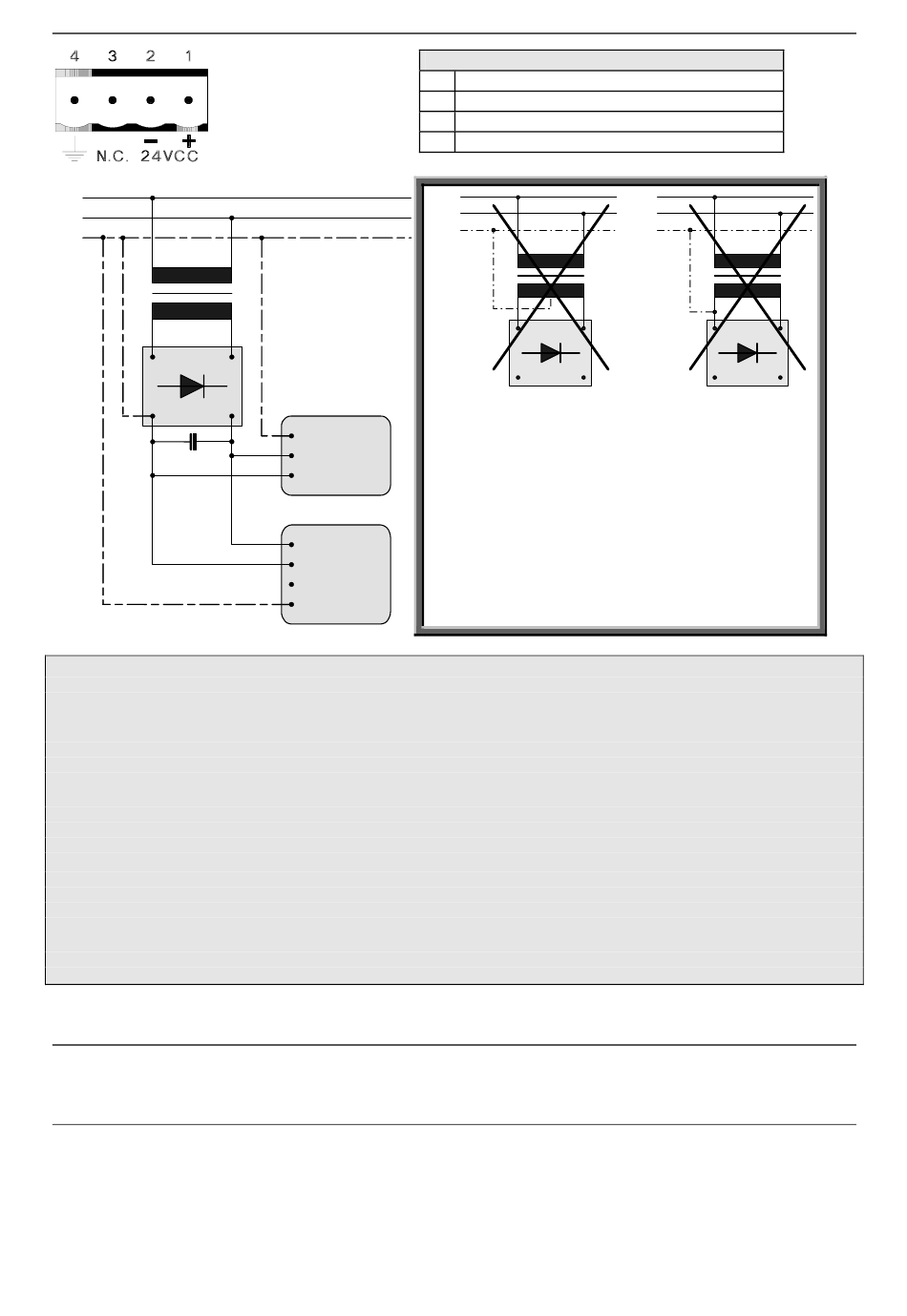

Alimentazione / Power supply / Alimentation / Spannungsversorgung / Alimentación
L1
N
PE
~
-
24
V
La massa dei dispositivi collegati alle porte di comunicazione seriali e/o parallele deve essere tassativamente allo stesso potenziale
dello 0V di alimentazione del SC. La circolazione di una corrente tra lo 0V di alimentazione e la massa delle porte di comunicazione
potrebbe causare il danneggiamento di alcuni componenti del SC o dei dispositivi ad esso collegati.
The earth of the devices connected to the serial and/or parallel communication ports MUST have the same potential as the 0V supply of
the SC. The circulation of current between the 0V supply and the earth of the communication ports could cause damage to certain
components of the SC or of the devices connected to it.
La masse des dispositifs connectés aux portes de communication parallèles ou séries doit formellement être au même potentiel du 0V
d'alimentation du SC. La circulation d'un courant entre le 0V d'alimentation et le masse des portes de communication pourrait causer
des dommages aux composants du SC ou des dispositifs connectés.
Die Erdung der Geräte, die über die parallelen und/oder seriellen Datenleitungen mit dem SC verbunden sind, muss das gleiche
Potential haben wie die Erdung der Spannungsversorgung des Bedienterminals. Eine nicht korrekte Erdung der Spannungsversorgung
und der Datenleitungen kann schwere Schäden an den Bediengeräten sowie an den angeschlossenen Komponenten hervorrufen.
La masa de los dispositivos conectados en los puertos de comunicación serie y/o paralelo tiene que estar conectada
imprescindiblemente al mismo potencial del 0V de alimentación del SC. La circulación de una corriente entre el 0V de alimentación y la
masa de los puertos de comunicación podría causar daños a algunos componentes del SC o bien a algunos dispositivos conectados.
Temperatura di esercizio / Working temperature / Température d'exercice / Betriebstemperatur /
Temperatura de servicio
Display / Display / Afficheur / Display / Pantalla: 0 / +50°C
Compatibilità elettromagnetica / Electromagnetic compatibility / Compatibilité électromagnétique /
Elektromagnetische Verträglichkeit / Compatibilidad Electromagnética
Restrizioni d'uso: i requisiti di protezione non sono assicurati in zone residenziali / Restriction of use:
protection requirements are not ensured in residential areas / Restriction d'emploi: les protection n'est pas
assurée dans les zones résidentielles / Nutzungsbeschränkung: den Schutzanforderungen in Wohngebieten
nicht gewährleistet ist / Restricción de uso: los requisitos de protección no esté garantizado en zonas
residenciales
+
PLC
PE
+24V
0V
ESA
1
2
3
4
Power supply 4 pins connector
1
+L 24 VDC
2
M 0 V
3
Not connected
4
PE Protective ground
L1
N
PE
~
-
24V
Attenzione: Queste due configurazioni danneggiano
gravemente il SC.
Warning: These two configuration will seriously
damage components.
Attention:
Ces
endommager certains composants.
Warnung: Diese beiden Anschlussarten führen zu
Schäden am SC Gerät.
Atenciòn: Las dos configuraciones de arriba dañan
gravemente el SC.
IMPORTANTE
IMPORTANT
IMPORTANT
WICHTIG
ATENCIÓN
L1
N
PE
~
+
-
24V
deux
configurations
+
peuvent
