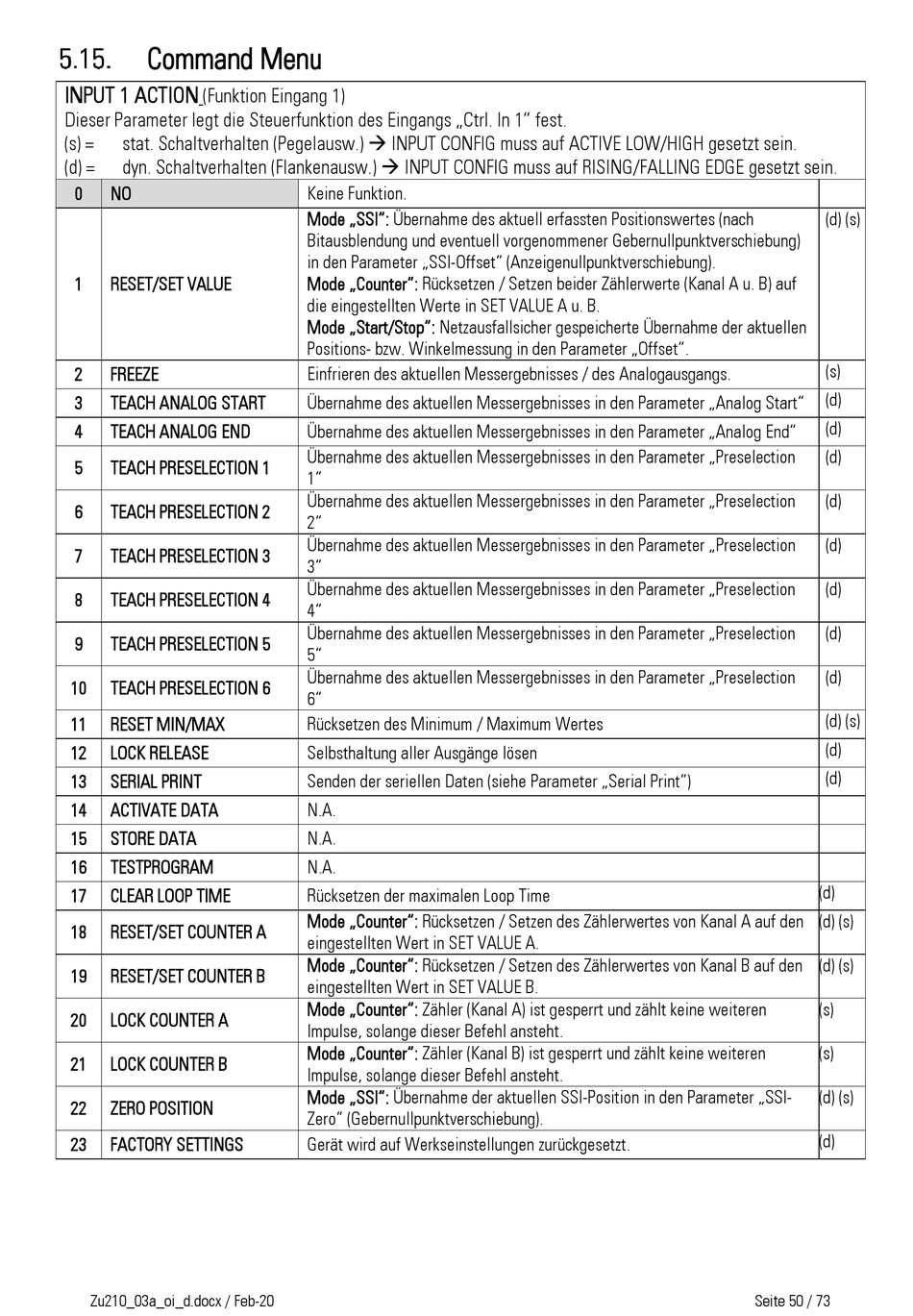

Command Menu

INPUT 1 ACTION
(Funktion Eingang 1)
Dieser Parameter legt die Steuerfunktion des Eingangs „Ctrl. In 1" fest.
(s) = stat. Schaltverhalten (Pegelausw.)  INPUT CONFIG muss auf ACTIVE LOW/HIGH gesetzt sein.
(d) = dyn. Schaltverhalten (Flankenausw.)  INPUT CONFIG muss auf RISING/FALLING EDGE gesetzt sein.
0 NO
1 RESET/SET VALUE
2 FREEZE
3 TEACH ANALOG START
4 TEACH ANALOG END
5 TEACH PRESELECTION 1
6 TEACH PRESELECTION 2
7 TEACH PRESELECTION 3
8 TEACH PRESELECTION 4
9 TEACH PRESELECTION 5
10 TEACH PRESELECTION 6
11 RESET MIN/MAX
12 LOCK RELEASE
13 SERIAL PRINT
14 ACTIVATE DATA
15 STORE DATA
16 TESTPROGRAM
17 CLEAR LOOP TIME
18 RESET/SET COUNTER A
19 RESET/SET COUNTER B
20 LOCK COUNTER A
21 LOCK COUNTER B
22 ZERO POSITION
23 FACTORY SETTINGS
Zu210_03a_oi_d.docx / Feb-20
Keine Funktion.
Mode „SSI": Übernahme des aktuell erfassten Positionswertes (nach
Bitausblendung und eventuell vorgenommener Gebernullpunktverschiebung)
in den Parameter „SSI-Offset" (Anzeigenullpunktverschiebung).
Mode „Counter": Rücksetzen / Setzen beider Zählerwerte (Kanal A u. B) auf
die eingestellten Werte in SET VALUE A u. B.
Mode „Start/Stop": Netzausfallsicher gespeicherte Übernahme der aktuellen
Positions- bzw. Winkelmessung in den Parameter „Offset".
Einfrieren des aktuellen Messergebnisses / des Analogausgangs.
Übernahme des aktuellen Messergebnisses in den Parameter „Analog Start"
Übernahme des aktuellen Messergebnisses in den Parameter „Analog End"
Übernahme des aktuellen Messergebnisses in den Parameter „Preselection
1"
Übernahme des aktuellen Messergebnisses in den Parameter „Preselection
2"
Übernahme des aktuellen Messergebnisses in den Parameter „Preselection
3"
Übernahme des aktuellen Messergebnisses in den Parameter „Preselection
4"
Übernahme des aktuellen Messergebnisses in den Parameter „Preselection
5"
Übernahme des aktuellen Messergebnisses in den Parameter „Preselection
6"
Rücksetzen des Minimum / Maximum Wertes
Selbsthaltung aller Ausgänge lösen
Senden der seriellen Daten (siehe Parameter „Serial Print")
N.A.
N.A.
N.A.
Rücksetzen der maximalen Loop Time
Mode „Counter": Rücksetzen / Setzen des Zählerwertes von Kanal A auf den
eingestellten Wert in SET VALUE A.
Mode „Counter": Rücksetzen / Setzen des Zählerwertes von Kanal B auf den
eingestellten Wert in SET VALUE B.
Mode „Counter": Zähler (Kanal A) ist gesperrt und zählt keine weiteren
Impulse, solange dieser Befehl ansteht.
Mode „Counter": Zähler (Kanal B) ist gesperrt und zählt keine weiteren
Impulse, solange dieser Befehl ansteht.
Mode „SSI": Übernahme der aktuellen SSI-Position in den Parameter „SSI-
Zero" (Gebernullpunktverschiebung).
Gerät wird auf Werkseinstellungen zurückgesetzt.
(d) (s)
(s)
(d)
(d)
(d)
(d)
(d)
(d)
(d)
(d)
(d) (s)
(d)
(d)
(d)
(d) (s)
(d) (s)
(s)
(s)
(d) (s)
(d)
