H
Check
2
Bedienungsanleitung
Vertrieb für Österreich:
Ferdinand Menzl
Medizintechnik GmbH
Donaufelderstraße 199
A- 1220 Wien
Tel.: +43 1 255 89 60 – 0
Fax: +43 1 255 89 60 – 60
Info@menzl.com
www.menzl.com
Version 1 – September 2013
Ferdinand Menzl Med.Tech GmbH, Donaufelderstaße 199, 1220 Wien, Tel.: +43 1 255 89 60 – 0, Fax: +43 1 255 89 60 – 60, info@menzl.com; WEB: www.menzl.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MD Diagnostics H2 Check
Inhaltszusammenfassung für MD Diagnostics H2 Check
- Seite 1 Check Bedienungsanleitung Vertrieb für Österreich: Ferdinand Menzl Medizintechnik GmbH Donaufelderstraße 199 A- 1220 Wien Tel.: +43 1 255 89 60 – 0 Fax: +43 1 255 89 60 – 60 Info@menzl.com www.menzl.com Version 1 – September 2013 Ferdinand Menzl Med.Tech GmbH, Donaufelderstaße 199, 1220 Wien, Tel.: +43 1 255 89 60 – 0, Fax: +43 1 255 89 60 – 60, info@menzl.com; WEB: www.menzl.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang Übersicht Funktionsweise Achtung / Warnung Anwendermenü Kalibration Funktionsmodus Batterielebensdauer Energiesparen Reinigung Service Zubehör Spezifikationen Ferdinand Menzl Med.Tech GmbH, Donaufelderstaße 199, 1220 Wien, Tel.: +43 1 255 89 60 – 0, Fax: +43 1 255 89 60 – 60, info@menzl.com; WEB: www.menzl.com... -
Seite 3: Lieferumfang
Lieferumfang Der H2 Check ist wie folgt ausgestattet: 1. H2 Check (Artikelnr. BH02) 2. 22 mm Plastik-Mundstück-Adapter für einen Atemtest (10er Pack) (Artikelnr. IP10) 3. 3 Spezial-2-Weg-Ventil für mehrere Atemtests (Artikelnr. RB20) 4. 22 mm Reduzierung für die Kalibration 5. PP3 Batterie 6. -
Seite 4: Übersicht

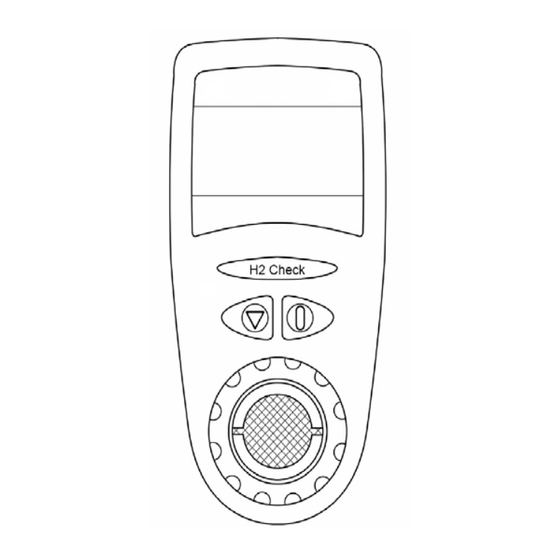

Übersicht Der H2 Check ist ein Handmessgerät für Wasserstoffkonzentration in der Ausatemluft, das zur Messung und Diagnose einer Laktosemalabsorption dient. Im Dünndarm nicht oder nicht vollständig resorbierte Kohlenhydrate werden nach ihrem Übertritt in den Dickdarm bakteriell zersetzt. Dabei entsteht unter anderem Wasserstoff (H2). -
Seite 5: Funktionsweise
Stecken Sie das 2-Wege Ventil und einen Plastik-Mundstück- Adapter mit dem Pappmundstück in das Gerät. Schalten Sie das H2 Check ein, indem Sie auf den Ein-/Ausschalt Taste drücken Eine Initialisierung des Gerätes wird gestartet, während dies am Display des Gerätes ebenfalls angezeigt wird. - Seite 6 Der Maximum-Messbereich liegt bei 500ppm. Alle Ergebnisse darüber werden als “Overflow” angezeigt. Nach Überprüfung der Ergebnisse, kann das Gerät ausgeschalten werden, indem Sie auf die Taste “ON/OFF” drücken . Der Hydrogen Sensor ist temparaturempfindlich. Die besten Ergebnisse werden bei ca. 20°C Raumtemperatur erzielt. Wenn das Gerät bewegt wird z.B. vom Auto zu einem Labor, muß...
-
Seite 7: Achtung / Warnung
Warnung / Vorsicht Falls höhere Ergebnisse von H als erwartet angezeigt werden, sollte sofort eine medizinische Behandlung erfolgen. Bei der Reinigung mit alkoholhältigen Produkten kann es zu einer permanenten Schädigung des Sensors kommen. Die Batterie sollte getauscht werden, sobald im Display angezeigt wird, dass die Batterie schon schwach ist. -
Seite 8: Kalibration
Kalibration Das Gerät sollte zumindest einmal pro Monat kalibriert werden: Ferdinand Menzl Med.Tech GmbH, Donaufelderstaße 199, 1220 Wien, Tel.: +43 1 255 89 60 – 0, Fax: +43 1 255 89 60 – 60, info@menzl.com; WEB: www.menzl.com... - Seite 9 Um das Gerät zu kalibrieren gehen Sie wie folgt vor: 1. Verbinden Sie das Kontrollventil (Artikelnr. MDDCV20 bzw. MDDCV110) mit dem 100 ppm Kalibrationsgaszylinder wie oben im Diagramm angezeigt. 2. Befestigen sie den kurzen Plastikschlauch des Reduzierungsstück (Artikelnr. MDDCSC01) 3. Schalten Sie das Gerät ein und drücken Sie den Select Taste solange bis am Display des Gerätes “Kalibration”...
-
Seite 10: Funktionsmodus
Wenn das Gerät länger als ein Monat nicht kalibriert wurde, piept das Gerät drei mal bevor der Countdown beginnt und die folgende Meldung wird angezeigt: Calibration Expired Please Calibrate The Unit The Reading is not Guaranteed Diese Meldung wird 3 Sekunden lang angezeigt und danach funktioniert das Gerät normal. -
Seite 11: Batterielebensdauer
Batterielebensdauer Die 9V PP3 Batterie reicht für 30 Stunden Dauergebrauch. Wenn der Batteriestand niedrig ist, wird der Batteriestand beim Einschalten des Gerätes für 3 Sekunden am Display angezeigt. Das Gerät kann weiterhin verwendet werden, die Batterie sollte jedoch gewechselt werden. Es ist empfohlen eine Alkaline Batterie zu verwenden. -
Seite 12: Service
Kalibrationsgas 20 Liter Hydrogen 100ppm MDDC20110 Kalibrationsgas 110 Liter Hydrogen 100ppm MDDCV20 Kontrollventil 20 Liter Kalibrationsgas MDDCV110 Kontrollventil 110 Liter Kalibrationsgas MDDFH50 Füllzelle für H2 Check MDDMP500 Pappmundstücke 500er Karton MDDRB20 Spezielles 2-Wege-Ventil Mundstück für mehrere Atemtests; im 20er Karton MDDIP10 Plastikadapter 10er Pack... -
Seite 13: Spezifikationen
Spezifikationen Hydrogen Messbereich 20-500 PPM (Werte unter 20 können nicht dargestellt werden) Maximum 2000 PPM Sensor Elektrochemische Füllzelle Sensorempfindlichkeit 1PPM Genauigkeit +/- 5% oder +/- 5PPM Betriebstemperatur 5-30 Grad Celsius Opt. Betriebstemperatur 20 Grad Celsius Betriebsdruck Atmosphär 10% Betriebsfeuchtigkeit 30% bis 90% Speichertemperatur –20 bis +70°C Speicherfeuchtigkeit... - Seite 14 Symbole ä ß ä ß 0120 Gerät Klasse B Umwelt Dieses Gerät entspricht den Anforderungen der Richtlinie EWG89/336 elektromagnetische Verträglichkeit kann aber beeinträchtigt werden durch Mobiltelefone und durch elektromagnetische Störungen höher als in der EN 50082-1:1992. Zur Vermeidung möglicher Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch das Vorhandensein von gefährlichen Stoffen in Elektro- und Elektronikgeräten, sollten die Endverbraucher von Elektro- und Elektronikgeräten die Bedeutung dieses Symbol...
