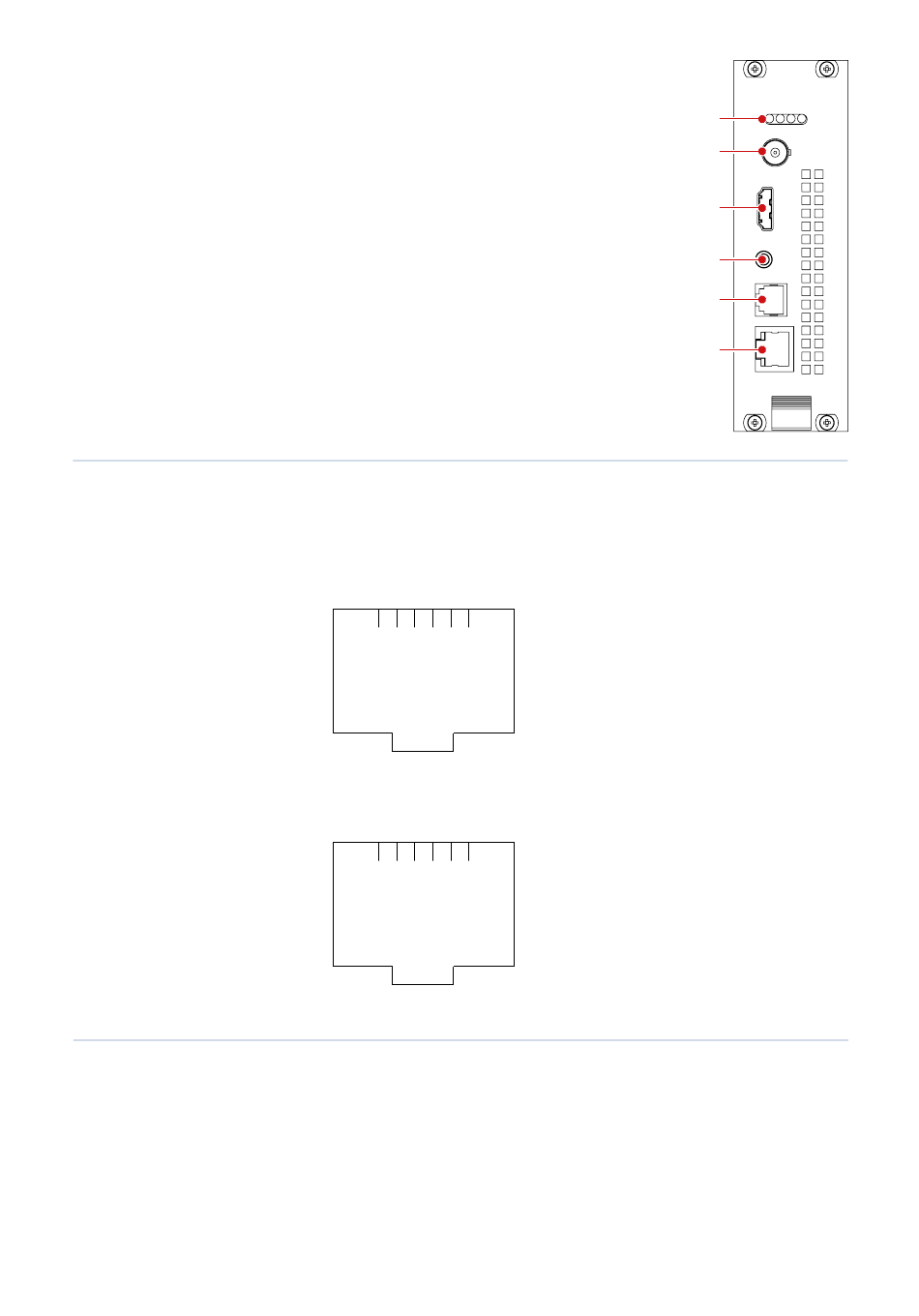

Anschlüsse DIS-2/M Multi-D HD
A
Status-LEDs (Error, Alarm, Record, Power)
B
Video IN (BNC)
C
Video OUT (S-Video)
D
Audio OUT (3,5 mm Klinke)
E
Serial IO
F
LAN-Schnittstelle (RJ 45)
Serial IO
Serial IO ist eine kombinierte RS 485/RS 232 Schnittstelle.
Anschlussbelegung RS 485
PIN
Funktion
1
GND
2
ohne
3
DA (+)
4
DB (–)
5
ohne
6
GND
Anschlussbelegung RS 232
PIN
Funktion
1
GND
2
RX
3
ohne
4
ohne
5
TX
6
GND
Technische Daten
Spannungsversorgung
Leistungsaufnahme
Wärmeleistung
Umgebungstemperatur
Luftfeuchtigkeit
Luftbelastung
Gewicht
8
www.dallmeier.com
1 2 3 4 5 6
1 2 3 4 5 6
12 V AC ± 5 %
Max. 25 W
Max. 85 BTU/h
+ 5° C bis zu + 40° C, + 20° C bis zu + 25° C empfohlen
5 – 70 % RH, nicht kondensierend
Staubfrei
Ca. 2,5 kg (Variante 700 mit 2
x
HDD)
