Zimo MX634C/644C
zusätzliche Funktion: Licht vorne und hinten aus für Doppeltraktion

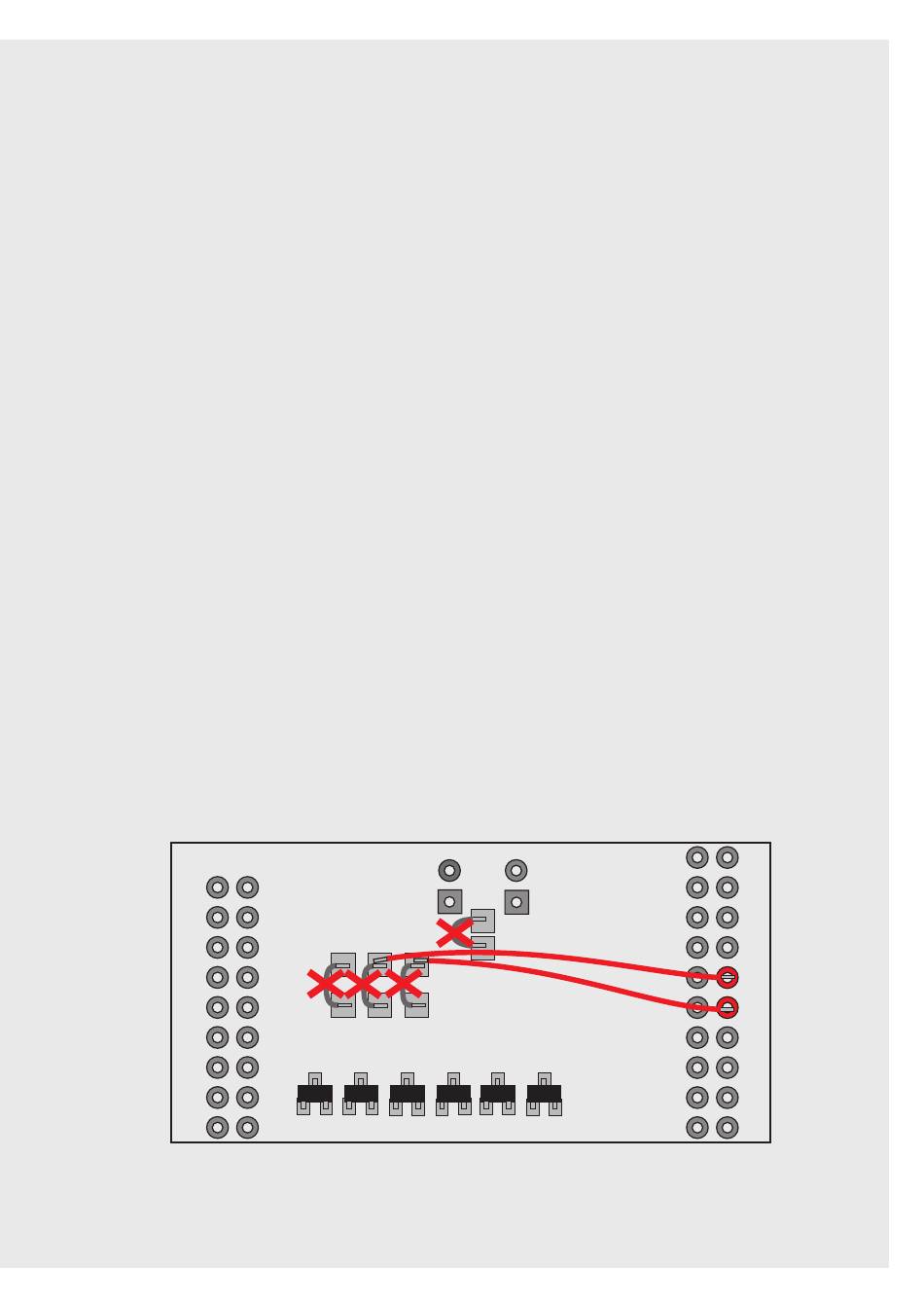

Folgende werkseitige Kabelverbindungen sind zu entfernen bzw. aufzutrennen:
• Kabel von U+ nach C
• Kabel von P2 nach A7, P3 nach A6, P17 nach A5
Folgende Kabelverbindungen müssen hinzugefügt werden:
• Kabel V1 von P2 nach Aux6
• Kabel V2 von P3 nach Aux5
Mögliche Funktionen:
• Stirnlicht 3+1 weiß mit Fahrtrichtung wechselnd
• Führerstandsbeleuchtung
• Maschinenraumbeleuchtung
• Fernlicht
• Warnlicht 1 zweimal weiß + oben rot vorne
• Licht vorne aus (für Doppeltraktion)
• Licht hinten aus (für Doppeltraktion)
Zimo MX634C/644C
zusätzliche Funktion: Licht vorn
Sensor1
Servo1
1
Sensor2
P17 P3 P2
Servo2
A5 A6 A7
C
V2
U+
V1
9200 082 372
Folgend
Aux1
1
- Kabel
Aux2
- Kabel
Aux3
Folgend
Aux4
Aux5
- Kabel
Aux6
- Kabel
Aux7
Möglich
Aux8
- Stirnlic
- Führer
- Masch
- Fernlic
- Warnli
- Licht v
