6
Abschnitt 1 (Fortsetzung)
Erforderliche Werkzeuge und Hardware
13 mm
(1)
5 mm
(1)
1.5

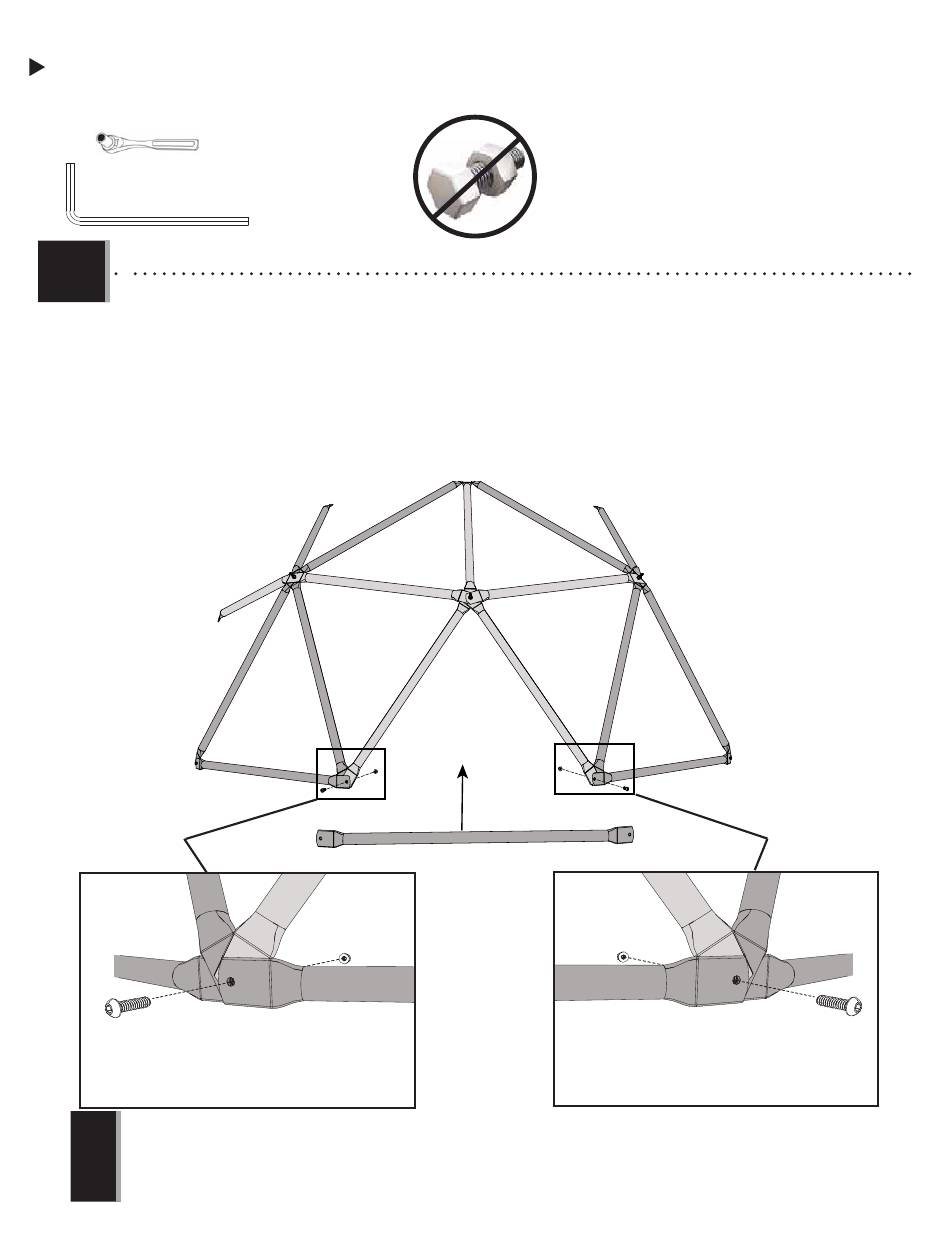

• Entfernen Sie Flansch-Sperrmutter (GAX) und den Bolzen (GAV) von den unteren beiden grünen Rohren
(FZC). Platzieren Sie eine neue Bronze-Rohr (FZB) am unteren Rand der Bronze-Pentagon-Baugruppen. Sichern
Sie die Bronzerohre (FZB) und die Grünen Rohre (FZC) durch Den Austausch der Schraube und der Flan-
schmutter. Ganz anziehen.
Gelenk C
FZC
FZC
Gelenk A
Gelenk B
FZB
GAX
GAX
GAV
GAV
• Stellen Sie sicher, dass alle Schrauben auf der Unterseite in die gezeigte Richtung gehen, mit dem Kopf des Bolzens auf der Au-
!
ßenseite, um Verletzungen zu verhindern.
13
