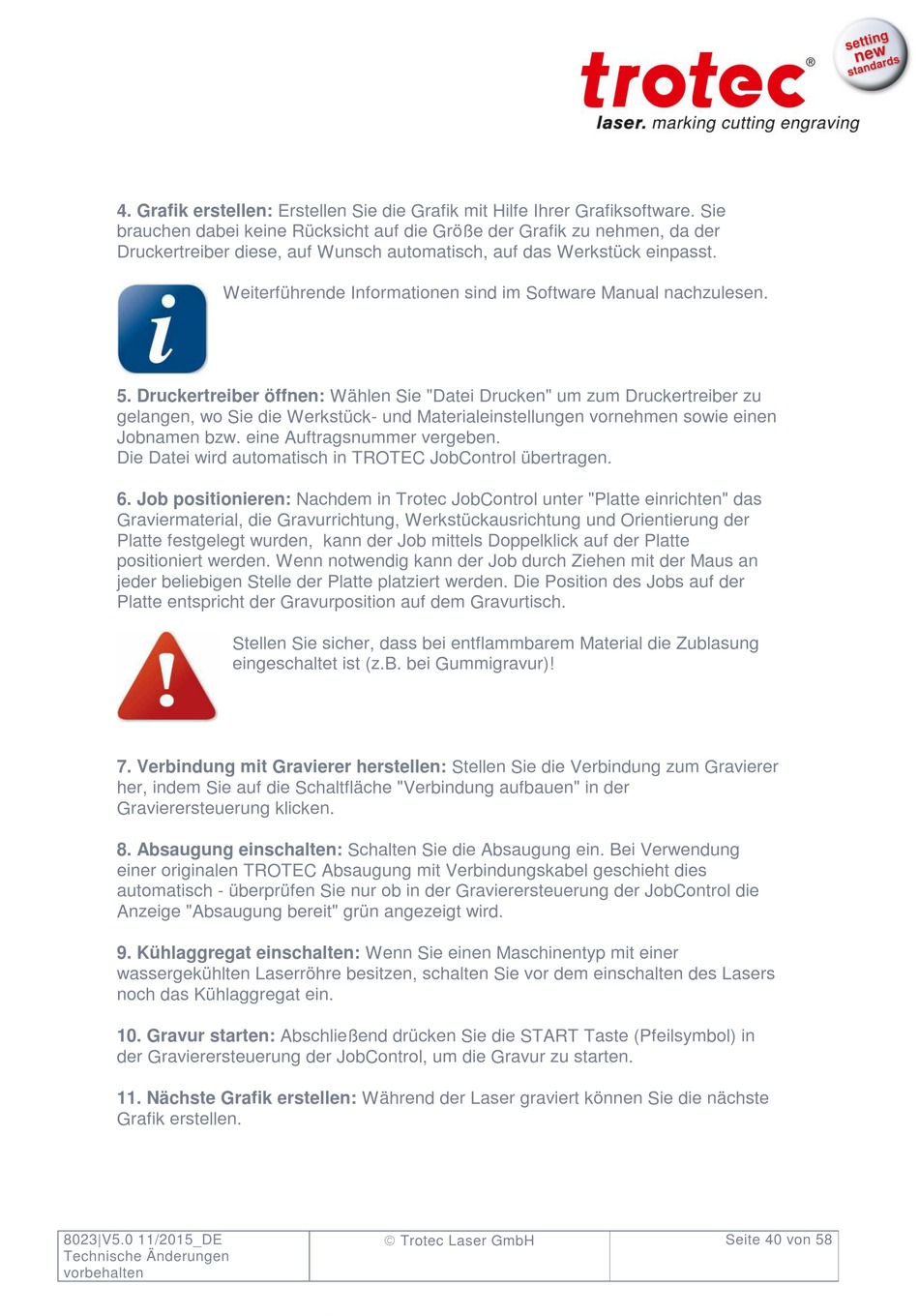

Trotec Speedy 400 Bedienungsanleitung Seite 40

4. Grafik erstellen: Erstellen Sie die Grafik mit Hilfe Ihrer Grafiksoftware. Sie
brauchen dabei keine Rücksicht auf die Größe der Grafik zu nehmen, da der
Druckertreiber diese, auf Wunsch automatisch, auf das Werkstück einpasst.
Weiterführende Informationen sind im Software Manual nachzulesen.
5. Druckertreiber öffnen: Wählen Sie "Datei Drucken" um zum Druckertreiber zu
gelangen, wo Sie die Werkstück- und Materialeinstellungen vornehmen sowie einen
Jobnamen bzw. eine Auftragsnummer vergeben.
Die Datei wird automatisch in TROTEC JobControl übertragen.
6. Job positionieren: Nachdem in Trotec JobControl unter "Platte einrichten" das
Graviermaterial, die Gravurrichtung, Werkstückausrichtung und Orientierung der
Platte festgelegt wurden, kann der Job mittels Doppelklick auf der Platte
positioniert werden. Wenn notwendig kann der Job durch Ziehen mit der Maus an
jeder beliebigen Stelle der Platte platziert werden. Die Position des Jobs auf der
Platte entspricht der Gravurposition auf dem Gravurtisch.
Stellen Sie sicher, dass bei entflammbarem Material die Zublasung
eingeschaltet ist (z.B. bei Gummigravur)!
7. Verbindung mit Gravierer herstellen: Stellen Sie die Verbindung zum Gravierer
her, indem Sie auf die Schaltfläche "Verbindung aufbauen" in der
Gravierersteuerung klicken.
8. Absaugung einschalten: Schalten Sie die Absaugung ein. Bei Verwendung
einer originalen TROTEC Absaugung mit Verbindungskabel geschieht dies
automatisch - überprüfen Sie nur ob in der Gravierersteuerung der JobControl die
Anzeige "Absaugung bereit" grün angezeigt wird.
9. Kühlaggregat einschalten: Wenn Sie einen Maschinentyp mit einer
wassergekühlten Laserröhre besitzen, schalten Sie vor dem einschalten des Lasers
noch das Kühlaggregat ein.
10. Gravur starten: Abschließend drücken Sie die START Taste (Pfeilsymbol) in
der Gravierersteuerung der JobControl, um die Gravur zu starten.
11. Nächste Grafik erstellen: Während der Laser graviert können Sie die nächste
Grafik erstellen.
