Schutz mit Einzelstrahl

Wo die Risikoanalysen den Einsatz eines einzigen Lichtstrahl zum Entdecken einer Person
erlauben, die sich aufrecht der Gefahrenzone nähert und mit dem Körper den Strahl
unterbricht (Abb. 3), ergibt sich der Mindestsicherheitsabstand S aus folgender Formel:
S = 1600(tb + tu + t1) + 1200
In diesem Fall sollte das Gerät so positioniert werden, dass der Lichtstrahl in einer Höhe von
H = 750 mm parallel zur Referenzebene G ist (Abb. 3).
Bei Sicherung mit nur einem Strahl muss sorgfältig das Risiko geprüft werden, dass man
ohne Unterbrechen des Strahls in den Gefahrenbereich eindringen kann.

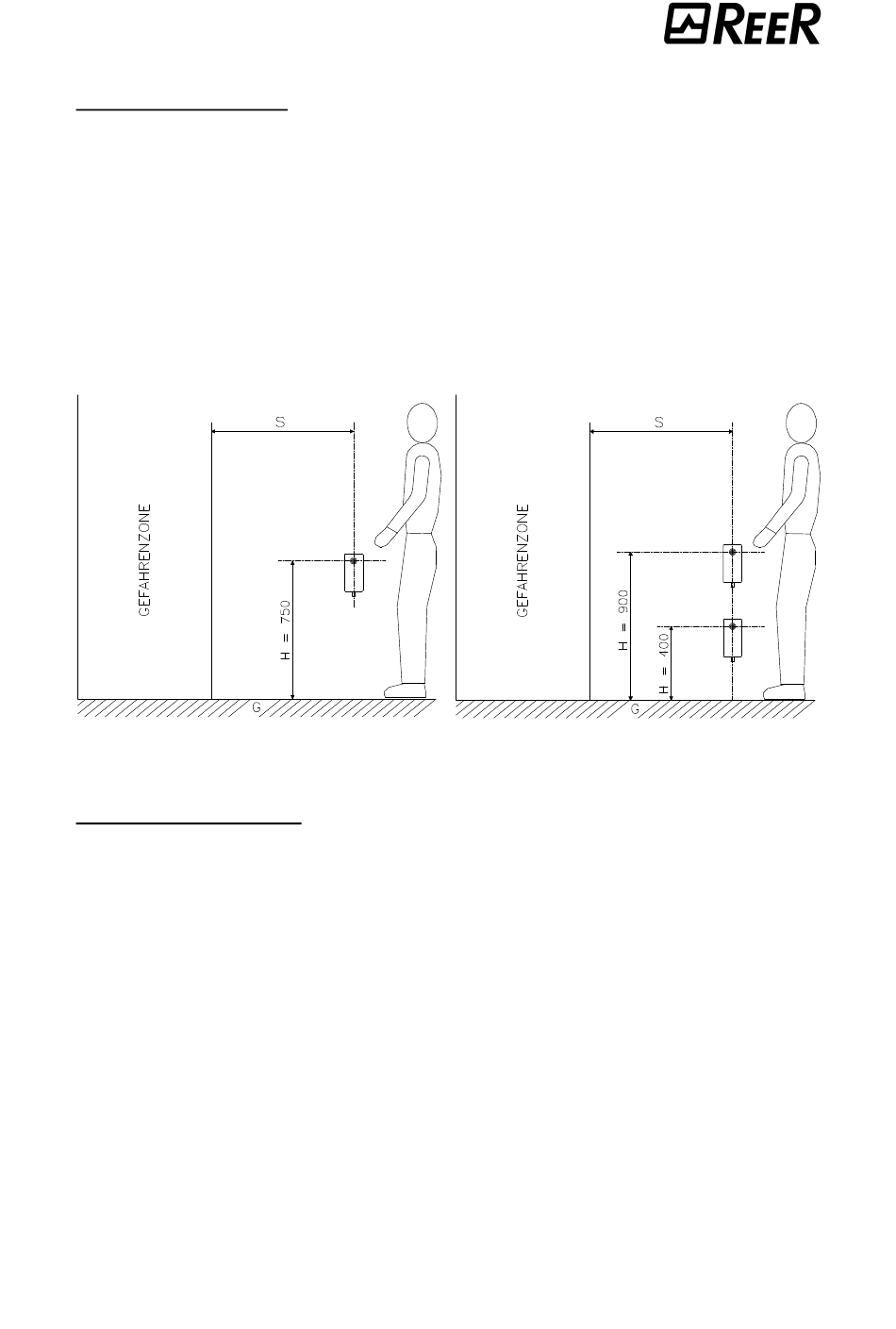

Abb. 3 3
Abb.
Abb. 4 4
Abb.

Schutz mit Doppelstrahl

Bei Einsatz von zwei Fotozellen ULISSE UNC, die so übereinander positioniert sind, dass die
beiden Lichtstrahlen parallel übereinander laufen, kann ein zweistrahliger Schutz geschaffen
werden. In diesem Fall muss der Mindestsicherheitsabstand S mit folgender Formel
berechnet werden:
S = 1600(tb + tu + t1) + 850
Die Höhen H der Strahlen über der Referenzebene G sind 400 mm bzw. 900 mm (Abb. 4).
9
