DigiTheatre Decoder
The LCD display
The LCD display shows you DigiTheatre Decoder's current status. Figure
27 opposite shows all the features. Note that you won't be able to see
them all, as some are only displayed under certain conditions.
Feature
Input indicates whether DigiTheatre Decoder is decoding
analog or digital. If the input type is digital, Digital mode
displays the type of digital signal coming in, whether
surround (AC-3) or stereo (PCM).
Surround mode displays the kind of surround effect being used.
If the input type is digital, Pro Logic Auto On detects whether a
Dolby Digital AC-3 or digitally-encoded Pro Logic signal is coming in.
Mute flashes when Mute is on.
Test flashes when Test is on.
Speaker mode displays the current speaker mode selected.
Volume is used when setting the volume across all speakers.
Balance is used when setting the balance for each speaker.
Delay is used when setting a delay for centre or surround speakers.
The remote
The remote control unit, as shown in figure 28 opposite, gives you
single-key control over DigiTheatre Decoder's features.
It also holds the Reset button, as shown in figure 29 opposite.
When you press this, DigiTheatre Decoder resets as follows:
The Input, Digital mode and Surround mode reset in the same
•
way as turning the power off and on, as explained on page 19.
The Volume and Balance are set to full.
•
The Centre and Surround delays are set to zero.
•
The Speaker mode activates all the speakers, and filters all bass to
•
the subwoofer.
For details about these features refer to the page listings above, or
continue to the next page to cycle through them.
18
Page
19

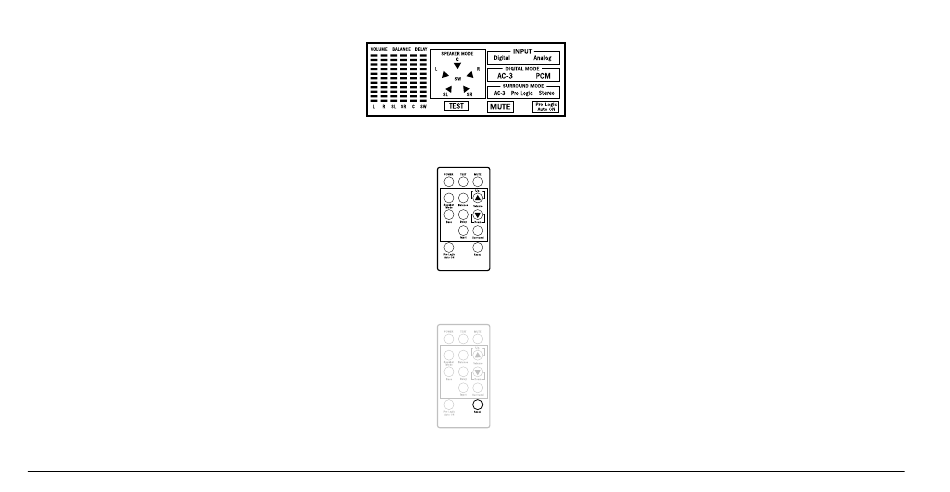

Figure 27 - LCD display
Abbildung 27 - LCD Display
20
17
16
21
24
24
25 & 26
Figure 28 - Remote control
Abbildung 28 - Fernbedienung
Figure 29 - Reset
Abbildung 29 - Reset
Das LCD Display
Wie in Abbildung 27 zu sehen, zeigt das LCD Display alle Funktionen und
Möglichkeiten an. Manche Funktionen sind nur unter bestimmten Bedingungen
sichtbar.
Funktionen
Input zeigt an, ob das Soundsignal analog oder digital anliegt. Wenn das
Soundsignal digital anliegt, zeigt Digital mode an ob es sich um ein
Surround (AC-3) oder Stereo (PCM) Signal handelt.
Surround mode gibt Auskunft über die Art des genutzten Surround Signals.
Ist die Funktion Pro Logic Auto On eingeschaltet, wird automatisch erkannt,
ob AC-3 oder Pro Logic anliegt.
Mute blinkt, wenn Mute gewählt ist.
Wird die Testfunktion durchgeführt, blinkt Test.
Speaker mode zeigt den gewählten Lautsprechermodus.
Volume zeigt die eingestellte Lautstärke an.
Balance zeigt die Einstellungen für Balance
Delay zeigt einen möglicherweise eingestellten Wert für den Zeitverzug zu den
Surroundlautsprechern an.
Die Fernbedienung
Die Fernbedienung, wie in Abbildung 28 gezeigt, erlaubt die einfache Kontrolle
über die Funktionen von DigiTheatre Decoder. In den folgenden Abschnitten
werden die Funktionen immer für die Fernbedienung und die Steuerungstasten
am DigiTheatre Decoder erklärt.
Die Fernbedienung, siehe Abbildung 28, erlaubt Ihnen die einfache Kontrolle
über die Funktionen vom DigiTheatre Decoder.
Sie beinhaltet auch den Reset Button, wie in Abbildung 29 gezeigt. Wenn sie ihn
drücken, werden untenstehende Funktionen wie folgt zurückgesetzt.
Der Input der Digital mode und der Surround mode werden entsprechend,
•
wie auf Seite 19 beschrieben.
Der Lautstärke- und der Balanceregler werden auf maximal gestellt.
•
Das Delay des Centers und der Surroundlautsprecher wird auf Null gesetzt.
•
Der Speaker mode aktiviert alle Lautsprecher und filtert alle Bassfrequenzen
•
auf den Subwoofer.
DigiTheatre Decoder
Seite
19
20
17
16
21
24
24
25 & 26
