Bedienelement /
Anzeige

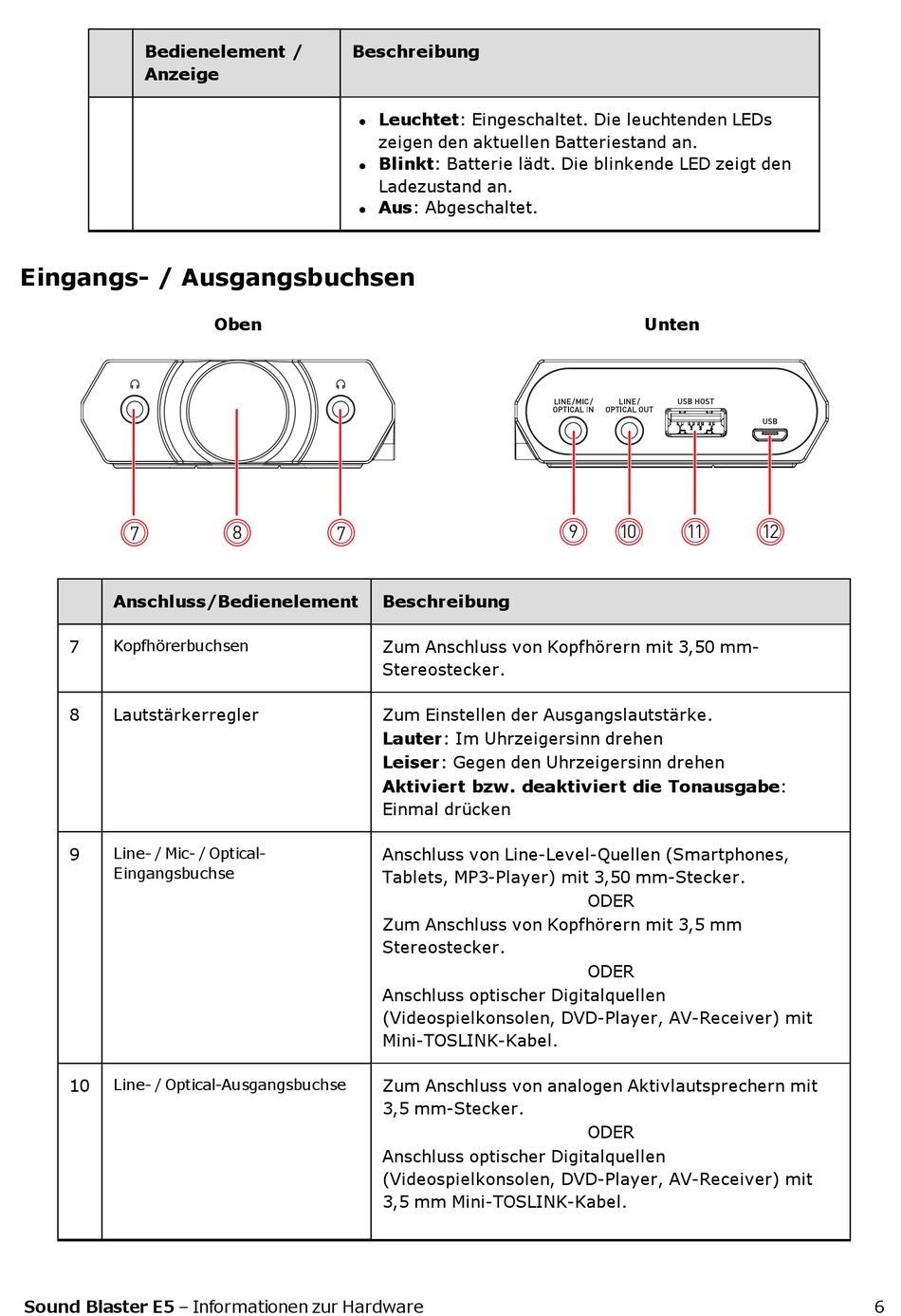

Eingangs- / Ausgangsbuchsen
7
Anschluss/Bedienelement
7
Kopfhörerbuchsen
8
Lautstärkerregler
Line- / Mic- / Optical-
9
Eingangsbuchse
Line- / Optical-Ausgangsbuchse
10
Sound Blaster E5 – Informationen zur Hardware
Beschreibung
Leuchtet: Eingeschaltet. Die leuchtenden LEDs
l
zeigen den aktuellen Batteriestand an.
Blinkt: Batterie lädt. Die blinkende LED zeigt den
l
Ladezustand an.
Aus: Abgeschaltet.
l
Oben
8
7
Beschreibung
Zum Anschluss von Kopfhörern mit 3,50 mm-
Stereostecker.
Zum Einstellen der Ausgangslautstärke.
Lauter: Im Uhrzeigersinn drehen
Leiser: Gegen den Uhrzeigersinn drehen
Aktiviert bzw. deaktiviert die Tonausgabe:
Einmal drücken
Anschluss von Line-Level-Quellen (Smartphones,
Tablets, MP3-Player) mit 3,50 mm-Stecker.
Zum Anschluss von Kopfhörern mit 3,5 mm
Stereostecker.
Anschluss optischer Digitalquellen
(Videospielkonsolen, DVD-Player, AV-Receiver) mit
Mini-TOSLINK-Kabel.
Zum Anschluss von analogen Aktivlautsprechern mit
3,5 mm-Stecker.
Anschluss optischer Digitalquellen
(Videospielkonsolen, DVD-Player, AV-Receiver) mit
3,5 mm Mini-TOSLINK-Kabel.
Unten
9
10
11
ODER
ODER
ODER
12
6
