Inhaltszusammenfassung für Kimo AMI 300

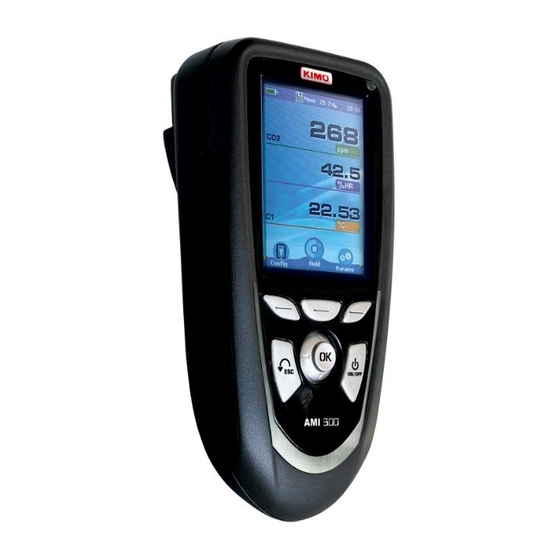

- Seite 1 B E T R I E B S A N L E I T U N G Multifunktionsmessgerät Im Liefer- Kalibrier- umfang enthalten Zertifikat AMI 300...
-
Seite 3: Inhaltsverzeichnis
Inhaltverzeichnis I – Technische Daten......................4 Technische Merkmale...........................4 Technische Daten...........................4 II – Einleitung........................6 Beschreibung............................6 Anschlüsse..............................7 III – Navigation........................8 IV – Menüs..........................9 Menü Sonden............................9 Benutzung von kabelgebundenen Sonden und Module..............9 Benutzung von kabellosen Sonden (wireless)..................9 Funktionen..............................9 Temperatur................................9 Hold - Min/Max............................9 Delta T................................9 U-Wert (Wärmedurchgangskoeffizient) ..................10 Hygrometrie................................11 Berechungen..............................11... -
Seite 4: I - Technische Daten
Max. Überdruck ±10,000 Pa : 1,200 Pa Links : Hitzdraht : Kaltleiter mit negativem Temperaturkoeffizienten. 1 USB Anschluss (geeignet nur für Kabel von KIMO) Umgebungstemperatur : Pt100 1/3 Din. 1 Anschluss für Versorgungsspannung Ø 70 und 100 mm Flügelradsonden : Hall-Effekt Sensor Umgebungstemperatur : Pt100 Klasse A. -
Seite 5: Auflösung
I – Technische Daten Messbereiche Einheiten Genauigkeit* Auflösung Hygro. 0.1 %RH von 5 bis 95%RH Siehe Datenblatt « Austauschbare Mess- Temp. 0.01 °C Von -20bis +80°C °C, °F Module » 1 hPa von 800 bis 1100 hPa ±3% v. Mw. ±0.03 m/s 0.01 m/s von 0.15 bis 3 m/s m/s, fpm, Km/h... -
Seite 6: Einleitung
II – Einleitung Beschreibung Draufsicht Modul- anschluss Grafikdisplay Batteriestatus Speicherstatus Mini-Din C2 Mini-Din C1 Zeit connector connector Messwert Einheit Seitenansicht Anschluss für Spannungsversorgung Kanal USB Port für PC Verbindung Ringmenü Elastomergriff Tastatur Zugrifftasten für Ringmenü Joystick für Navigation: 4 Richtungen ●... -
Seite 7: Anschlüsse
II – Einleitung Anschlüsse Austauschbare Mess-Module Die austauschbaren Mess-Module werden beim Verbinden mit dem Gerät automatisch erkannt. 1. Strom / Spannung -Modul 2. Druck-Modul Mit dem Druck-Modul lässt dich Differenzdruck, Luftgeschwindigkeit Durch die Mess-Kanäle VA/1 und/oder VA/2 und Volumenstrom mittels Pitot-Staurohr oder Debimo messen. lassen sich mittels entsprechendem Kabel Das Modul verfügt über 2 Druckeingänge (- und +) und ein Strom/Spannung messen. -
Seite 8: Navigation
III – Navigation Einschalten Geben Sie den Zugangscode ein. (nur falls Zugangssperrung aktiviert) e Verbinden mit den Sonden Sondenanzeige Wählen Sie die gewünschte Sonde (oder Modul) mit folgenden Joystick-Tasten aus: Das Aktivieren oder Deaktivieren der gewünschten Sonde ... -
Seite 9: Menüs
IV – Menüs Menü Sonde 1. Benutzung der Sonden (mit Kabel) und Module Anzeige der Sonde Alle Sonden (mit Kabel) und Module werden beim Verbinden mit dem Gerät automatisch erkannt. Das ''Sonde'' Untermenü erscheint nur dann, wenn mind. Eine Sonde oder ein Modul mit dem Gerät verbunden sind. -
Seite 10: U-Wert (Wärmedurchgangskoeffizient)
IV – Menüs U - Wert Der U-Wert (auch Wärmedurchgangskoeffizient) ist ein Maß für den Wärmestromdurchgang durch eine ein- oder mehrlagige Materialschicht (zum Beispiel eine Hauswand), wenn auf beiden Seiten verschiedene Temperaturen anliegen. Die physikalische Einheit des U-Wertes ist Watt pro Quadratmeter mal Grad Kelvin : W/(m² * K). Der Wärmedurchgangskoeffizient ist eine spezifische Kennzahl der Materialzusammensetzung eines Bauteils. -
Seite 11: Hygrometrie
IV – Menüs Hygrometrie Folgende Funktionen sind verfügbar, wenn mindestens eine Sonde angeschlossen ist. - Halten (Halten - Min/Max) - Konfig (Konfigurieren) - siehe Luftgeschwindigkeit - ∆ T (Delta T) - Berechn. (Berechnung) - Alarme - siehe Luftqualität - Aufn. (Aufnahme) - siehe Luftgeschwindigkeit - Param. -
Seite 12: Akustischer Alarm
IV – Menüs Alarme Wählen Sie EIN oder AUS mit den Joystick-Tasten und aus. EIN entspricht Alarm aktiv und AUS entspricht Alarm deaktiviert. Wählen Sie Ihre Alarm-Sollwerte : CO Limit 1 (erster CO Alarm-Sollwert), CO Limit 2 (zweiter CO Alarm-Sollwert), Niedrigtemperatur-Alarm-Sollwert und Hohetemperatur-Alarm-Sollwert. -
Seite 13: Comax
IV – Menüs CO max The CO mode is available when a CO/Temperature probe is connected. You can access this function selecting COmax with the access key CO max The CO is measured on an adjustable period, the maximum value measured in this period is called CO max . When CO peak is selected, the period is diplayed (30 seconds by default). -
Seite 14: Einheiten
IV – Menüs • Einheiten Um die phsyikalischen Einheiten der entsprechenden Messwerte einzustellen, gehen Sie auf Einheiten, dann OK oder . In dem Untermenü werden die verfügbaren Einheiten aufgelistet. Wählen Sie die gewünschte Einheit mit und aus und bestätigen mit OK. •... -
Seite 15: Tastensperre
IV – Menüs • Tastensperre Mit dieser Funktion können Sie eine Tastensperre aktivieren oder deaktivieren. Mit OK oder gelangen Sie in das Untermenü. Wählen Sie mit und ON oder OFF um die Tastensperre zu aktivieren oder deaktivieren. Bestätigen Sie mit OK. Sobald Sie die Tastensperre aktivieren erscheint das Code Menü. -
Seite 16: Automatischer Datensatz
IV – Menüs 1.2 Automatischer Datensatz Ein automatischer Datensatz besteht aus in festen Zeitabständen aufgezeichneten Messpunkten. a. Rufen Sie mit OK oder die Unterfunktion auf. b. Wählen Sie mit und Auto aus. Bestätigen Sie mit OK. c. Wählen Sie mit und Name aus. Bestätigen Sie mit OK oder . Geben Sie mit den Pfeiltasten und ... -
Seite 17: Herunterladen Von Daten
Um die gleichbleibende Qualität Ihrer Messungen zu gewährleisten, werden all Ihre Instrumente von ELECTRO-MATION GmbH geeicht, eingestellt und gewartet. Gemäß den Normen zur Qualitätssicherung empfehlen wir, die Instrumente einmal jährlich überprüfen zu lassen. Garantie KIMO-Instrumente werden mit einer 2-jährigen Garantie gegen Fertigungsmängel geliefert (Rückgabe an unseren Kundendienst zur Bewertung erforderlich).
