- Seite 1 BETRIEBSANLEITUNG VOLUMENSTROM MESSHAUBE DBM610...
-
Seite 4: Inhaltsverzeichnis
4.2.3 Einstellen der Dämpfung …................. 15 4.2.4 Aktivieren oder Deaktivieren der standardisierten Vol.strommessung ….... 15 4.3 Aufzeichnung (Mittelwertberechnung) durchführen …..........15 5. DBM610 im Mikromanometer Modus …............... 17 5.1 Starten …........................ 17 5.2 Einstellen des Mikromanometers …................ 17 5.2.1 Auswahl des Strömungssensors ................. 17 5.2.2 Einstellen des Flächenquerschnitts ….............. - Seite 5 6. Verwaltung der aufgezwichneten Daten …................ 20 6.1 Anzeigen der aufgezeichneten Daten ................ 20 6.2 Löschen der aufgezeichneten Daten …..............20 7. Grundeinstellungen des Geräts ..................20 7.1 Einstellen von Datum und Uhrzeit ................21 7.2 Auswahl der Sprache …....................21 7.3 Einstellen der Autoabschaltung ..................
-
Seite 6: Einleitung

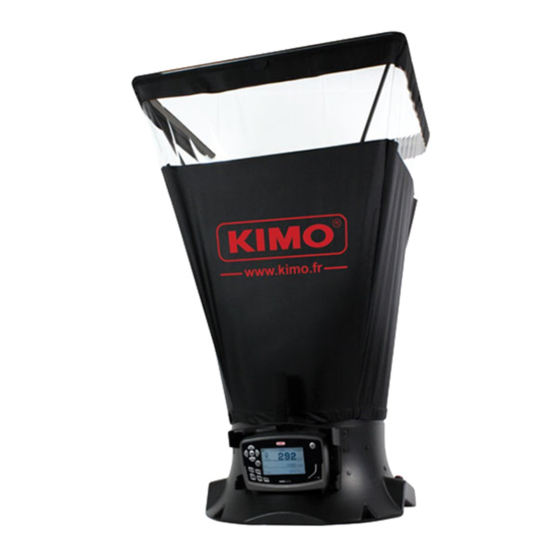

1. Einleitung Die Volumenstrommesshaube DBM610 dient zur Kontrolle und zum Abgleich des Volumenstroms in Klima- und Lüftungssystemen. Dank der austauschbaren Messhauben eignet sich das Messgerät ideal für alle Größen und Dimensionen von Lüftungsaus- und einlässen. Die Volumenstrommesshaube ist sehr leicht und bedienerfreundlich und trotzdem sehr robust. Sie ist sofort einsatzbereit. -
Seite 7: Allgemeine Technische Merkmale
Druck: • Messbereich.......von -2500 bis +2500 Pa Genauigkeit......±0,2% vom Messwert ±2Pa Auflösung......von 0.01 bis 0.1 Pa 1.3. Allgemeine technische Merkmale Display Großes hintergrundbeleuchtetes LC-Display Abmessung : 86 x 51 mm Anschlüsse ABS Anschlüsse, Ø 7 x 4 mm Gehäuse Stoßfestes ABS-Gehäuse, IP54 Schutzart Tastatur 12 Tasten NF EN 61326-1 Richtlinie... -
Seite 8: Aufbau Volumenstrommesshaube
2. Aufbau Volumenstrommesshaube 2.1. Messeinheit Tragegriff Schutzrahmen Steckplatz für die elektr. Messeinheit Taster für manuelle Messpunkte (Daten aufzeichnen) Elektronische Anschlüsse Ergonomische Messhauben- Haltegriffe Temperatursonde Silikonschlauch für Drucksensor Zwei Druckanschlüsse Halter für die Montagestangen Messgitter der Haube... -
Seite 9: Staugitter
2.2. Staugitter Das Staugitter ist sternförmig angebracht und an sechs Stellen mit der Basiseinheit verbunden und besteht aus den folgenden Elementen: • Zentralkern mit zwei Kammern (für Gesamtdruck und statischen Druck) • 2 Druckanschlüsse Zentralkern 2 Druckanschlüsse Druckaufnahmelöcher • Staugitterstangen mit jeweils 4 DruckaufnahmelöchernDruckanschlüsse Das Messsystem funktioniert Abluft- sowie Zuluftseit gleichermässen. -
Seite 10: Volumenstrommessung Mit Messhaube
2 Drucknippel verbinden sich automatisch beim Anschliessen der Messeinheit auf die Basiseinheit. Im • Mikromanometermodul können Silikonschläuche an den Drucknippeln angeschlossen werden. 1 Eingang für ein Thermoelement erlaubt den Anschluss eines externen Thermoelementes • Drucknippel Eingang für Thermoelement Magneten Batteriedeckel Rückseite 2.3.1. - Seite 11 ➢ Entnehmen Sie die verbrauchten Batterien und ersetzen diese durch neue. Achten Sie auf richtige Polarisierung! ➢ Schliessen Sie den Batteriefachdeckel Benutzen von Li-Ion Batterien (optional) : ➢ Nehmen Sie den Batteriefachdeckel ab. ➢ Entnehmen sie den Batterieblock und ziehen den Stecker ab. ➢...
-
Seite 12: Die Messhauben
Wenn Sie das Gerät mit normalen Batterien oder normale wiederaufladbare Batterien betreiben, müssen Sie die • Batterien aus dem Fach entnehmen und durch neue ersetzen oder wiederaufladen. 2.4. Die Messhauben Rahmen mit Schaumstoffrahmen, um eine gute Abdichtung mit dem Deckenauslass zu gewährleisten Der transparente obere Teil ermöglicht das einfache und korrekte Positionieren der Messhaube auf den... -
Seite 13: Montage Der Stoffhaube
3.2. Montage der Stoffhaube Bevor Sie die Stoffhaube auf den Rahmen ziehen, muss der Rahmen montiert sein. ➢ Spannen Sie die Stoffhaube über den Rahmen. ➢ Die Farbmarkierung (1) muss wie auf der Abbildung in der Mitte des Rahemns stehen. ➢... -
Seite 14: Montage Der Fieberglasstangen
3.3. Montage der Fieberglasstangen ➢ Plazieren Sie die 4 Stangen in die Haube hinein. ➢ Stecken die das Stangenende mit dem runden Kopf in die dafür vorgesehene Halterung (Mulde) auf dem Basisteil. ➢ Mit etwas Spannung plazieren Sie das flache Ende der Stange in die gegenüberliegende Rahmenecke (siehe Abbildung). -
Seite 15: Dbm610 Im Volumenstrommessbetrieb
4. DBM610 im Volumenstrommessbetrieb 4.1. Start der Messung Sollte die Volumenstrommesshaube korrekt aufgebaut und montiert sein, drücken Sie auf den On/Off Knopf : Das Messgerät gibt Ihnen dirkt folgende Messwerte an (siehe Foto) : Volumenstrom • delta-P (Differenzdruck über dem Staugitter) •... - Seite 16 Während einer messen ist es möglich eine Messwertaufzeichnung (automatische Mittelwertbildung) durchzuführen. ➢ Drücken Sie auf die " Moy/Avg " Taste. ➢ Drücken Sie OK oder die rote Taste rechts an dem Handgriff des Basisteils um eine Aufzeichung zu starten. Unten rechts auf dem Display erscheinen die Sedkunden der Aufzeichnungsdauer.
-
Seite 17: Dbm610 Im Mikromanometer Modus
➢ Wählen Sie den Strömungssensor (Staurohr Typ-L, Staurohr Typ-S, Debimo oder andere) mit den Pfeiltasten hoch/runter aus und gehen auf OK. Sollten sie kein KIMO Strömungssensor verwenden, so haben Sie die Möglichkeit den Koeffizienten (Korrekturfaktor) einzugeben. Den Koeffizienten sollten Sie beim Hersteller anfragen : ➢... -
Seite 18: Einstellen Der Physikalischen Messeinheit
➢ Wählen Sie die gewünschte Abmessung mit den Pfeiltasten und drücken dann OK. ➢ Falls notwendig, verändern Sie die Länge und Breite mit den Pfeiltasten und drücken dann OK (wenn nicht, dann drücken Sie gleich OK). Einstellen des Durchmessers bei runden Luftkanälen : ➢... -
Seite 19: Aktivieren Oder Deaktivieren Der Standardisierten Vol.stromberechung
➢ Gehen Sie auf " T Komp " und dann OK. ➢ Wählen Sie mit den Pfeiltasten die gewünschte Temperatur zwischen -20 und 80°C aus und bestätigen Sie mit 5.2.8. Aktivieren oder deaktivieren der standardisierten Volumenstromberechnung Diese Funktion ermöglicht das Aktivieren oder Deaktivieren der standardisierten Volumenstrommessung nach DIN1343. ➢... -
Seite 20: Autonullung Durchführen
Zunächst wählen Sie " Auto Pkt/Pkt Mittelw. ", das Display zeigt den aktuellen Messwert. ➢ Drücken Sie OK um den ersten Punkt zu bestimmen. ➢ Tragen Sie die Länge in Minuten und Sekunden mit den Pfeiltasten ein und bestätigen mit OK. ➢... -
Seite 21: Einstellen Von Datum Und Uhrzeit
7.1. Einstellen von Datum und Uhrzeit ➢ Gehen Sie auf " Datum/Uhrzeit " und dann anschliessend auf OK. ➢ Stellen Sie Datum und Uhrzeit mit den Pfeiltasten ein. ➢ Um zu bestätigen drücken Sie auf OK . 7.2. Auswahl der Sprache ➢... -
Seite 22: Informationen Über Das Messgerät
➢ Drücken Sie Esc to back to " Information " menu. 8.3. Kundendienst ➢ Gehen Sie auf " Kundendienst " und dann anschliessend auf OK. Es erscheint die Telefonnummer und Emailadresse des KIMO Kundendienstes. ➢ Drücken Sie Esc to back to " Information " menu. - Seite 24 Once returned to KIMO, required waste collection will be assured in the respect of the environment in accordance to 2002/96/CE guidelines relating to WEEE.
