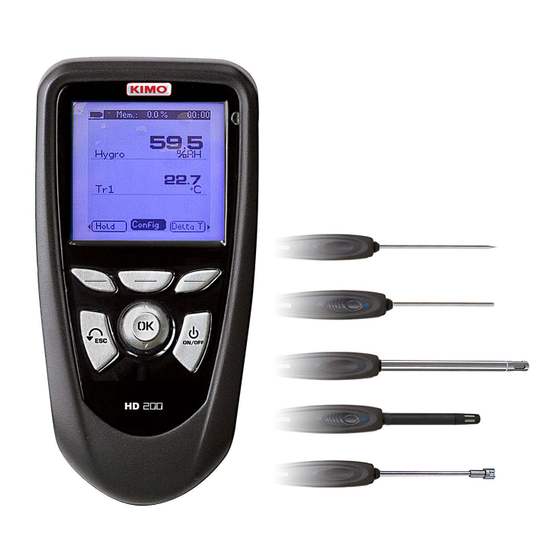

- Seite 1 BETRIEBSANLEITUNG HD 200 Wird Kalibrier- geliefert Zertifikat Hygrometer...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis I – Technische Daten......................4 Technische Merkmale...........................4 Technische Daten...........................4 II – Einleitung........................5 Beschreibung............................5 Anschlüsse..............................6 III – Navigation........................7 IV – Menüs..........................8 Menü Sonden............................8 Benutzung von kabelgebundene Sonden und Module..............8 Benutzung von kabellosen Sonden (wireless).................8 Funktionen..............................8 Hold - Min/Max............................8 Konfiguration..............................9 Thermoelement Typ............................9 Display..................................9 Einheiten................................9 Delta T................................9... -
Seite 4: I - Technische Daten
I – Technische Daten Technische Merkmale HD200 Sensoren Tastatur Metal-coated, 5 keys Hygrometer : kapazitiver Sensor 1 joystick Temperatur : Pt100 1/3 DIN HD200 Anschlüsse lektromagnetische Verträglichkeit Oben : 2 Mini-DIN Stecker für SMART-plus Sonden (laut NF EN 61326-1) Spgs.versorgung linke Seite : 1 USB Port 4 x Alkalibatterie 1.5V LR6... -
Seite 5: Einleitung
Grafische Anzeige Batterieanzeige Speicherstatus Mini-DIN- Mini-DIN- Zeit- Stecker C2 Stecker C1 anzeige Wert Einheit Seitenansicht Anschluss Spannungs- versorgung USB-Port für Ring- KIMO-Kabel menü Elastomergriff Tastatur Zugriffstasten für Ringmenü Joystick für Navigation: • 4 Richtungen • Eingabe ESCAPE-Taste Ein-/Ausschalter „Zurück“... -
Seite 6: Anschlüsse
II – Einleitung Anschlüsse Austauschbares Messmodul Austauschbare Module mit Smart-Plus-System werden beim Anschluss an das HD200 automatisch erkannt. 1. Strom / Spannung- Modul 2. Thermoelemente Modul Hier können bis zu 4 Thermoelemente der Typen K, J oder T Strom- oder Spannungsmessung auf Kanal V/A1 oder an folgende Mess-Kanäle anschlossen werden: Tc1, Tc2, Tc3 VA/2 mit Strom-/Spannungs-eingangskabeln oder und Tc4 Kanal. -
Seite 7: Navigation
III – Navigation Einschalten Geben Sie den Zugangscode ein. (nur falls Zugangssperrung aktiviert) e Homepage Display Wählen Sie eine Unterfunktion mit den Sonde Param. Infos Zugriffstasten oder den Pfeiltasten Verbinden mit den Sonden Anzeige Sonden Wählen Sie eine Verbindung mit den Tasten ... -
Seite 8: Menüs
IV – Menüs Menü Sonde 1. Benutzung der Sonden (mit Kabel) und Module Anzeige über Sonde Alle Sonden (mit Kabel) und Module werden beim Verbinden mit dem Gerät automatisch erkannt. Das ''Sonde'' Untermenü erscheint nur dann, wenn mind. Eine Sonde oder ein Modul mit dem Gerät verbunden sind. -
Seite 9: Konfiguration
IV – Menüs Konfiguration Wenn Sie ein Thermoelement benutzen, müssen Sie den Typ (z.B.: Typ-K oder Typ-T) im « Konfig. » Untermenü angeben. Im Konfigurations Untermenü (Konfig.) können Sie folgendes einstellen : Thermoelement Typen Einstellung • Um den Typen des Thermoelements, also K,J oderT, anzugeben, gehen Sie auf Thermoelement und dann auf OK oder . Wählen Sie nun mit ... -
Seite 10: U-Wert (Wärmedurchgangskoeffizient)
IV – Menus U-Wert Der U-Wert (auch Wärmedurchgangskoeffizient) ist ein Maß für den Wärmestromdurchgang durch eine ein- oder mehrlagige Materialschicht (zum Beispiel eine Hauswand), wenn auf beiden Seiten verschiedene Temperaturen anliegen. Die physikalische Einheit des U-Wertes ist Watt pro Quadratmeter mal Grad Kelvin : W/(m² * K). Der Wärmedurchgangskoeffizient ist eine spezifische Kennzahl der Materialzusammensetzung eines Bauteils. -
Seite 11: Alarme
IV – Menüs Alarme Wählen Sie für « Hohe Temp. » und für « Niedr. Temp » EIN oder AUS mit den Joystick-Tasten und aus. EIN entspricht Alarm aktiv und AUS entspricht Alarm deaktiviert. Unter Grenzwert können Sie mittels Joystick die Grenzwerte für oben und unten eingeben. Bestätigen Sie mit OK . -
Seite 12: Vorschau Der Aufgezeichneten Daten
IV – Menüs 3. Vorschau der aufgezeichneten Daten Datasatz Zusammenfassung Es lassen sich aufgezeichnete Messwerte auf dem HD200 visualisieren/anzeigen. a. Gehen Sie ins Aufnahme Menü « Aufn. ». b. Wählen Sie « Display ». Bestätigen mit OK. c. Wählen Sie Datenssatzname mit den Joysticktasten und . Bestätigen mit OK . Eine Zusammenfassung des ausgewählten Datensatzes wird angezeigt. -
Seite 13: Hintergrundbeleuchtung
Um die gleichbleibende Qualität Ihrer Messungen zu gewährleisten, werden all Ihre Instrumente von ELECTRO-MATION GmbH geeicht, eingestellt und gewartet. Gemäß den Normen zur Qualitätssicherung empfehlen wir, die Instrumente einmal jährlich überprüfen zu lassen. Warranty KIMO-Instrumente werden mit einer 2-jährigen Garantie gegen Fertigungsmängel geliefert (Rückgabe an unseren Kundendienst zur Bewertung erforderlich). - Seite 16 Once returned to Kimo, required waste collection will be assured in the respect of the environment in accordance to 2002/96/CE guidelines relating to WEEE.
