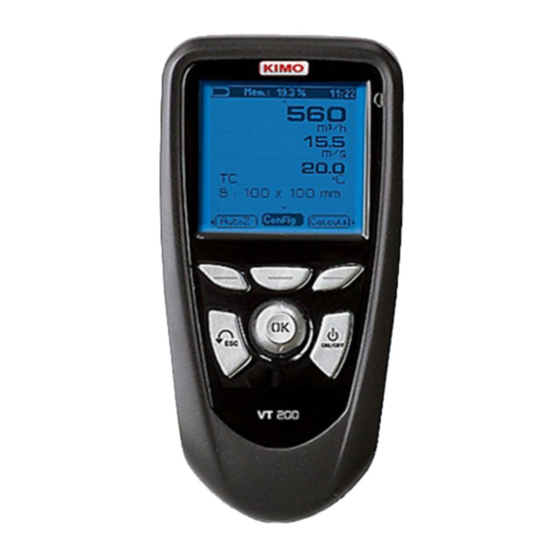

B E T R I E B S A N L E I T U N G
Anemometer
Im
Kalibrier-
Lieferumfang
VT 200
enthalten
Zertifikat

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kimo VT 200

  • Seite 1 B E T R I E B S A N L E I T U N G Anemometer Kalibrier- Lieferumfang VT 200 enthalten Zertifikat...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis I – Technische Daten......................4 Technische Merkmale...........................4 Technische Daten...........................4 II – Einleitung........................5 Beschreibung............................5 Anschlüsse..............................6 III – Navigation........................7 IV – Menüs..........................8 Menü Sonde..............................8 Benutzung von kabelgebundenen Sonden und Module...............8 Benutzung von kabellosen Sonden (wireless).................8 Menü für Volumenstrom........................8 Fläche .................................8 Kanaltypen................................8 Abmessungen..............................8 K2 Faktor................................8 Einheiten................................9 Benutzung von Hitzdrahtsonden.......................9...
  • Seite 4: I - Technische Daten

    I – Technische Daten Technische Merkmale Sensoren Display......Grafische Anzeige, 128x128 Pixel . . Maße 50 x 54 mm, blauer Hintergrund, Hitzdraht : Kaltleiter mit negativem Temperaturkoeffizienten. . . Anzeige von 6 Messungen (davon 4 gleichzeitig) Umgebungstemperatur : Pt100 1/3 Din. Gehäuse .......
  • Seite 5: Ii – Einleitung

    Grafische Anzeige Batterieanzeige Speicherstatus Mini-DIN- Mini-DIN- Zeit- Stecker C2 Stecker C1 anzeige Wert Seitenansicht Anschluss Spannungs- Einheit versorgung Ring- USB-Port für menü KIMO-PC-Kabel Elastomergriff Tastatur Zugriffstasten für Ringmenü Joystick für Navigation: • 4 Richtungen • Eingabe ESCAPE-Taste Ein-/Ausschalter « Zurück » ...
  • Seite 6: Anschlüsse

    II – Einleitung Anschlüsse Austauschbares Messmodul Austauschbare Module mit Smart-Plus-System werden bei Anschluss an das Instrument automatisch erkannt. 1. Modul Strom/Spannung 2. Thermoelemente-Modul Strom- oder Spannungsmessung auf Kanal V/A1 oder VA/2 Hier können bis zu 4 Thermoelemente der Typen K, J oder T mit Strom-/Spannungs-eingangskabeln oder Stromzangen.
  • Seite 7: Iii – Navigation

    III – Navigation Power-up file:///C:/Users/Documents%20and%20Settings/MNC/Bureau/WILLIAMS/à%20traduire/AMI%20300%20écran%20ang/enter_code.jpg Geben Sie mit dem Joystick den Schlüsselcode ein (falls die Sperre aktiviert ist).   e Anzeige der Startseite Wählen Sie ein Untermenü mit den Zugriffstasten oder   den Pfeiltasten Infos Sonde Param. Sondenverbindung Anzeige Sonde Wählen Sie eine Verbindung mit den Tasten ...
  • Seite 8: Iv – Menüs

    IV – Menüs Menü Sonde 1. Benutzung von kabelgebundenen Sonden und Module Sondendisplay Drahtsonden und Module mit Smart-Plus-System werden bei Anschluss an das Instrument sofort erkannt. Das Menü „Sonde“ erscheint nur, wenn Sonden oder Module angeschlossen sind. Mit diesem Menü können die Informationen der Sonden eingesehen werden, die über die C2, Modul, C1 oder über eine drahtlose Verbindung angeschlossen sind.
  • Seite 9: Einheiten

    IV – Menüs • Einheiten Unter Einheiten können Sie die Längenmaßeinheiten der Abmessungen der Lüftungskanals verändern zur Verfügung stehen mm für Millimeter oder in für inch. Wählen Sie mit den Joystick-Tasten  und  mm (Millimeter) oder in (inch) aus und bestätigen mit OK. Benutzung von Hitzdrahtsonden Hitzdrahtsensor Temperatursensor...
  • Seite 10: Konfiguration

    IV – Menüs Wenn Sie Thermoelemente verwenden, müssen Sie in Konfiguration der Unterfunktion Konfiguration den Typ eingeben. Im Konfigurations Untermenü (Konfig.) können Sie folgendes einstellen : • Typ des Thermoelements Mit OK oder  gelangen Sie in die Unterfunktion. Es wird eine Liste der verfügbaren Thermoelemente (Typ K, J oder T) angezeigt. Sie können den Typ mit ...
  • Seite 11: Parameter

    IV – Menüs 2. Starten eines geplanten Datensatzes Ein geplanter Datensatz besteht aus verschiedenen Messpunkten. Für jeden Messpunkt kann der Bediener einen Sollwert und eine Toleranz für den entsprechenden Parameter eingeben. Die Planung muss über die Software durchgeführt werden. a. Mit OK oder  gelangen Sie in die Unterfunktion. b.
  • Seite 12: Code

    KIMO-Instrumente werden mit einer 2-jährigen Garantie gegen Fertigungsmängel geliefert (Rückgabe an unseren Kundendienst zur Bewertung erforderlich). Once returned to Kimo, required waste collection will be assured in the respect of the environment in accordance to 2002/96/CE guidelines relating to WEEE.
