ECOWATER
SYSTEMS

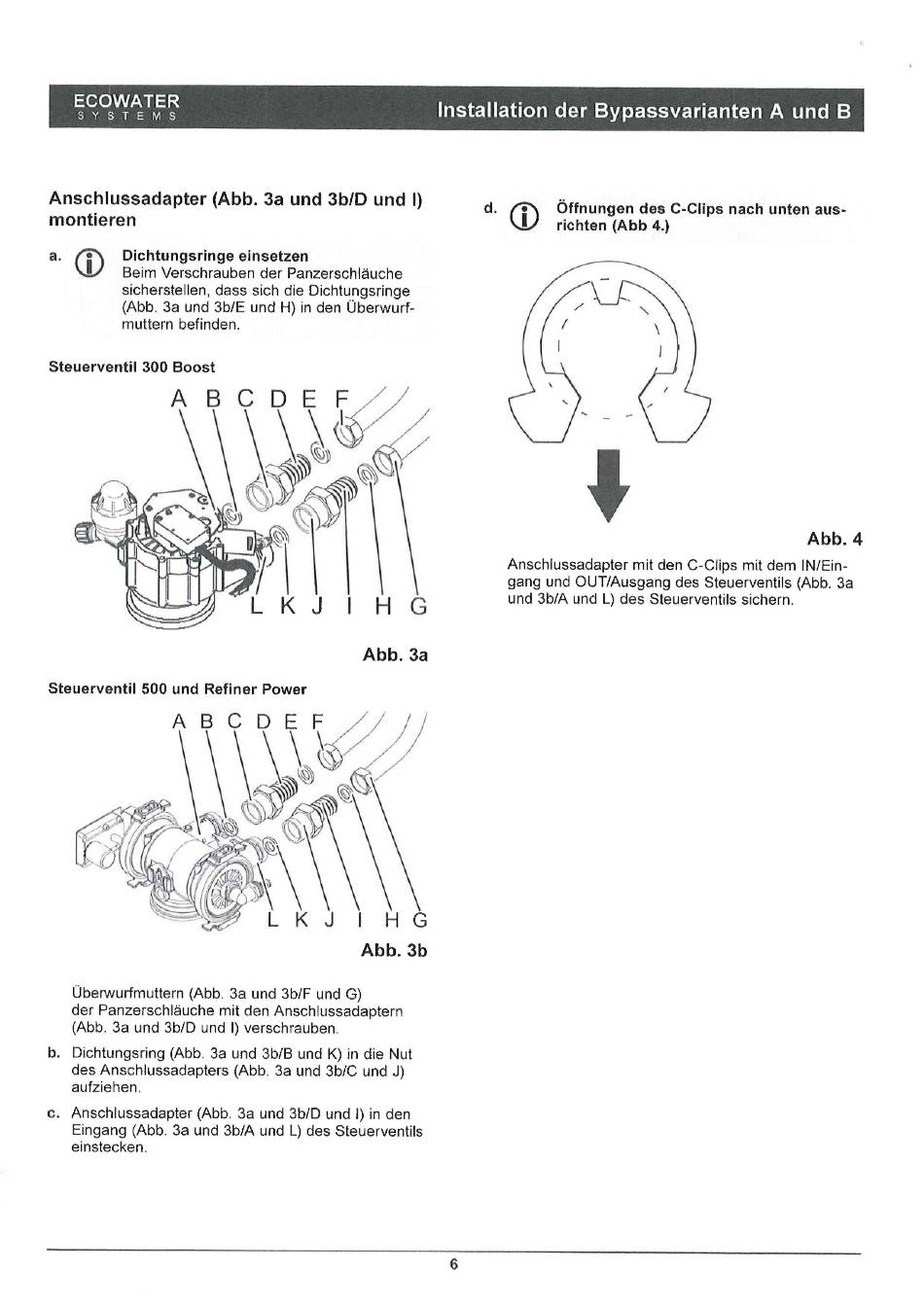

Installation der Bypassvarianten A und B
Anschlussadapter (Abb. 3a und 3b/D und I)
montieren
Dichtungsringe einsetzen
Beim Verschrauben der Panzerschläuche
sicherstellen, dass sich die Dichtungsringe
(Abb. 3a und 3b/E und H) in den Überwurf¬
muttern befinden.
Steuerventil 300 Boost
Steuer entil 500 und Refiner Power
Öffnungen des C-Clips nach unten aus-
richten (Abb 4.)
Abb. 4
Anschlussadapter mit den C-Clips mit dem IN/Ein-
gang und OUT/Ausgang des Steuerventils (Abb. 3a
und 3b/A und L) des Steuer entils sichern.
Überwurfmuttern (Abb. 3a und 3b/F und G)
der Panzerschläuche mit den Anschlussadaptern
(Abb. 3a und 3b/D und I) verschrauben.
b. Dichtungsring (Abb. 3a und 3b/B und K) in die Nut
des Anschlussadapters (Abb. 3a und 3b/C und J)
aufziehen.
c. Anschlussadapter (Abb. 3a und 3b/D und I) in den
Eingang (Abb. 3a und 3b/A und L) des Steuerventils
einstecken.
6
