ECOWATER
SYSTEMS

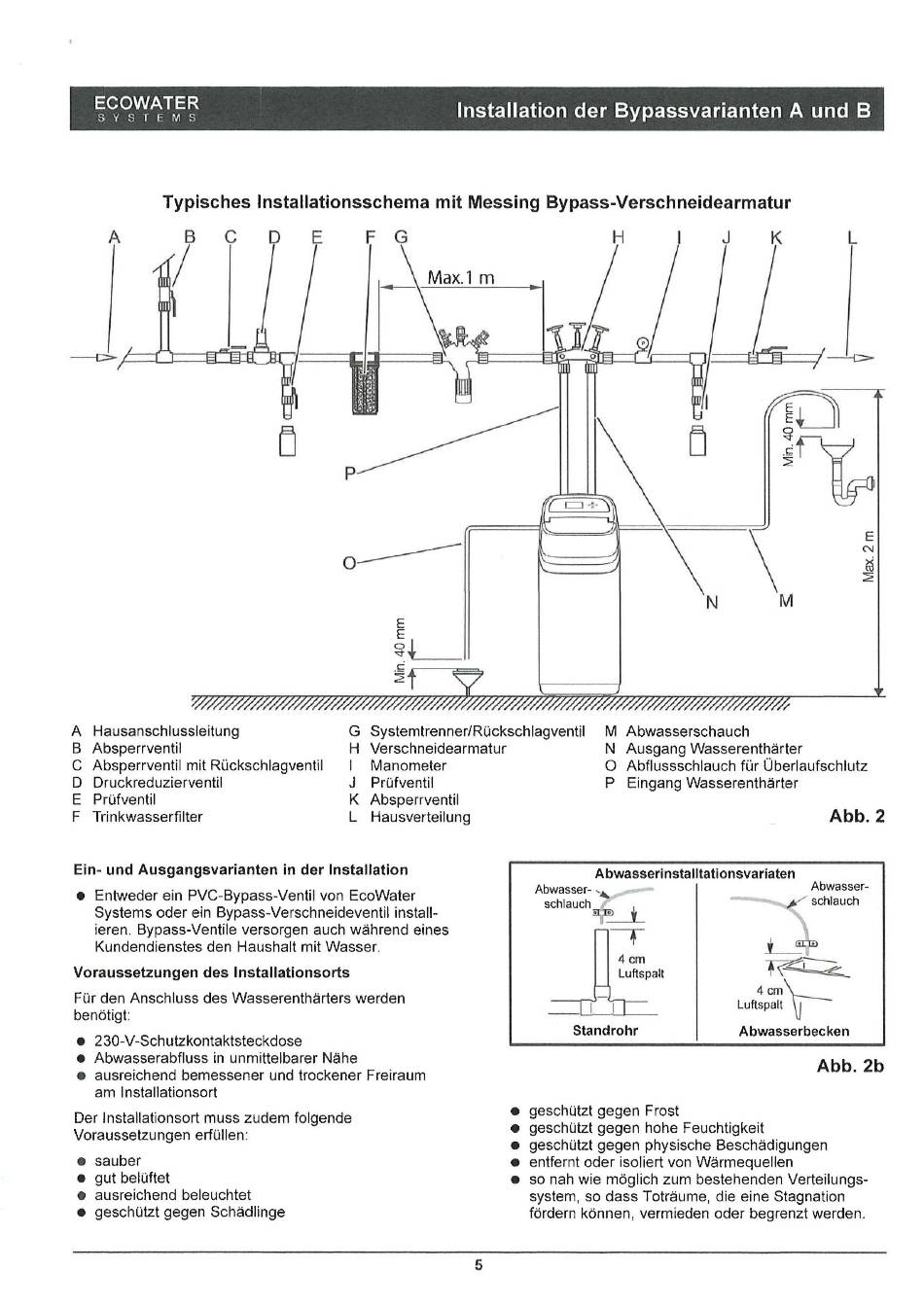

Installation der Bypassvarianten A und B
Typisches Installationsschema mit Messing Bypass-Verschneidearmatur
A Hausanschlussleitung G Systemtrenner/Rückschlagventil M Abwasserschauch
B Absperr entil H Verschneidearmatur N Ausgang Wasserenthärter
C Absperr entil mit Rückschlagventil I Manometer O Abflussschlauch für Überlaufschlutz
D Druckreduzierventil J Prüfventil P Eingang Wasserenthärter
E Prüfventil K Absperrventil
F Trinkwasserfilter L Hausverteilung Abb. 2
Ein- und Ausgangsvarianten in der Installation
• Entweder ein PVC-Bypass-Ventil von EcoWater
Systems oder ein Bypass-Verschneideventil install¬
ieren. Bypass-Ventile versorgen auch während eines
Kundendienstes den Haushalt mit Wasser.
Voraussetzungen des Installationsorts
Für den Anschluss des Wasserenthärters werden
benötigt:
• 230-V-Schutzkontaktsteckdose
• Abwasserabfluss in unmittelbarer Nähe
• ausreichend bemessener und trockener Freiraum
am Installationsort
Der Installationsort muss zudem folgende
Voraussetzungen erfüllen: *
©
sauber
®
gut
belüftet
®
• ausreichend beleuchtet
geschützt gegen Schädlinge
geschützt gegen Frost
geschützt gegen hohe Feuchtigkeit
geschützt gegen physische Beschädigungen
entfernt oder isoliert von Wärmequellen
so nah wie möglich zum bestehenden Verteilungs¬
system, so dass Toträume, die eine Stagnation
fördern können, vermieden oder begrenzt werden.
5
