Doepke

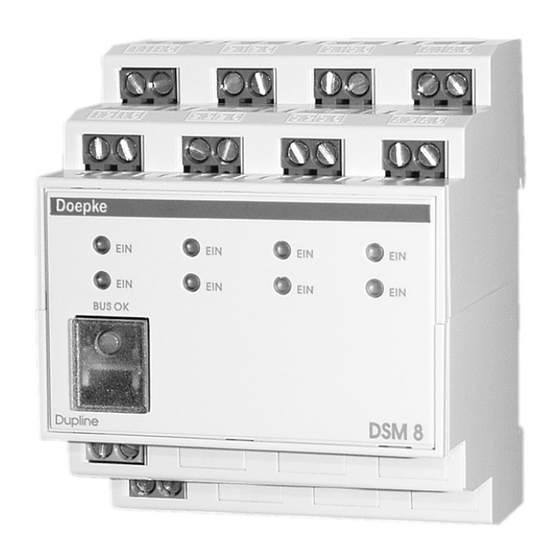

8-fach Relaisausgabe DSM 8

Inhaltsverzeichnis

1. Allgemeines.............................. 2
2. Kodierung................................. 2
3. Inbetriebnahme ........................ 2
4. Anzeigen .................................. 3
5. Garantie ................................... 3
6. Technische Daten .................... 3
Dupline
8-way Relay Output DSM 8
Bedienungsanleitung
Operating Instructions
3931182/07/08/F
Table of Contents
7. General Information ................. 5
8. Coding...................................... 5
9. Putting into Service .................. 5
10. Indicators.................................. 6
11. Guarantee ................................ 6
12. Technical Data ......................... 6
13. Zeichnungen / Drawings .......... 8
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Doepke Dupline DSM 8

Inhaltszusammenfassung für Doepke Dupline DSM 8

  • Seite 1: Inhaltsverzeichnis

    Doepke Dupline 8-fach Relaisausgabe DSM 8 8-way Relay Output DSM 8 Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 7. General Information ....5 2. Kodierung......... 2 8. Coding........5 3. Inbetriebnahme ......2 9. Putting into Service ....5 4.

  • Seite 2: Allgemeines

    Doepke 1- Inhaltsverzeichnis Bedienungsanleitung Dupline 8-fach Relaisausgabe DSM 8 1. Allgemeines Das DSM 8 ist eine Komponente des Dupline-Installationssystems und ermöglicht das Schalten von acht Verbrauchern, die an verschiedenen Phasen mit bis zu 16 A betrieben werden dürfen. Insgesamt darf jedoch die Strombelastung 80 A nicht überschreiten.

  • Seite 3: Anzeigen

    Doepke Klemme Beschreibung Klemme Beschreibung 4.1/4.5 Schaltkanal 4 (L 4.2/4.6 Schaltkanal 8 (L Dupline Signalleiter - (Dupline-) Dupline Signalleiter + (Dupline+) 0 VDC Betriebsspannung +24 VDC Betriebsspannung Verbindungen zwischen dem Dupline-Signal und der 24 V-Versorgung oder Verbindun- gen zum Erdpotenzial führen zu Störungen und sind nicht zulässig. Auf die richtige Po- larität der Versorgungsspannung und des Dupline-Signals ist zu achten.
  • Seite 4 Doepke Min. Typ. Max. Spannung 12 VDC 30 VDC Nennstrom (pro Ausgang) 100 mA 10 A Gesamtbelastbarkeit 80 A Glühlampen 3000 W HV-Halogenlampen 2500 W Leuchtstofflampen 2400 W Leuchtstofflampen mit EVG 600 W Gasentladungslampen max. 1000 W (70 µF), 1250 W (100 µF Kondensator zur Kompensation max.

  • Seite 8: Zeichnungen / Drawings

    Doepke 13. Zeichnungen / Drawings Sollten Sie Fragen zu diesem Produkt In case of queries concerning this product oder zum Dupline-System haben, wen- or the Dupline system please contact: den Sie sich bitte an: Doepke Schaltgeräte GmbH & Co. KG Stellmacherstraße 11...
