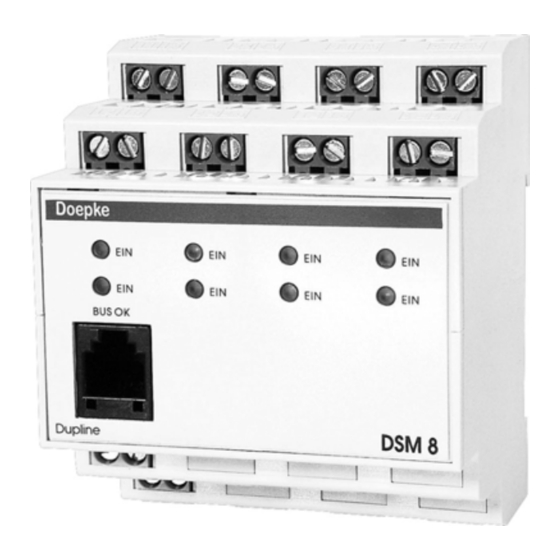

8-fach Relaisausgabe DSM 8

Inhaltsverzeichnis

1. Allgemeines.............................. 2
2. Kodierung................................. 2
3. Inbetriebnahme ........................ 2
4. Anzeigen .................................. 3
5. Technische Daten .................... 3
6. Garantie ................................... 4
Diagram.................................... 8
Dupline
8-way Relay Output DSM 8
Bedienungsanleitung
Operating Instructions
3931182/03/01/D
Table of Contents
7. General Information ................. 5
8. Coding ...................................... 5
9. Putting into Service .................. 5
10. Indicators.................................. 6
11. Technical Data ......................... 6
12. Guarantee ................................ 7
13. Anschlussschema / Connection
Diagram.................................... 8
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Doepke DUPLINE DSM 8

Inhaltszusammenfassung für Doepke DUPLINE DSM 8

  • Seite 1: Inhaltsverzeichnis

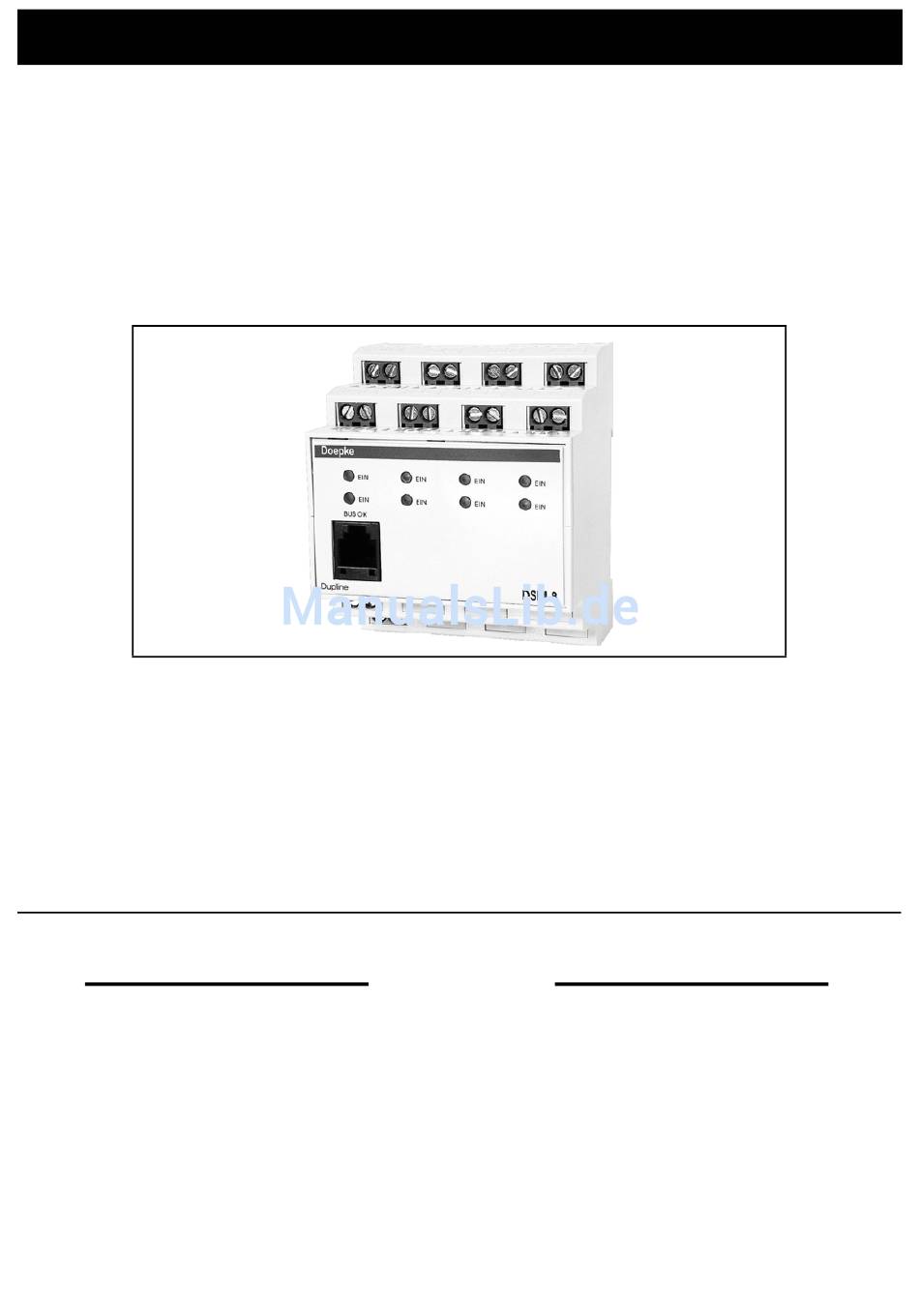

    Doepke Dupline 8-fach Relaisausgabe DSM 8 8-way Relay Output DSM 8 Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 7. General Information ....5 2. Kodierung......... 2 8. Coding ........5 3. Inbetriebnahme ......2 9. Putting into Service ....5 4.

  • Seite 2: Allgemeines

    Doepke Bedienungsanleitung Dupline 8-fach Relaisausgabe DSM 8 1. Allgemeines Das DSM 8 ist eine Komponente des Dupline-Installationssystems und ermöglicht das Schalten von acht Verbrauchern, die an verschiedenen Phasen mit bis zu 16 A betrieben werden dürfen. Insgesamt darf jedoch die Strombelastung 80 A nicht überschreiten.

  • Seite 3: Anzeigen

    Doepke Verbindungen zwischen dem Dupline-Signal und der 24 V-Versorgung oder Verbindun- gen zum Erdpotenzial führen zu Störungen und sind nicht zulässig. Auf die richtige Polarität der Versorgungsspannung und des Dupline-Signals ist zu ach- ten. Um den Forderungen für Schutzkleinspannung zu genügen, ist bei der Installation die VDE0100, Teil 410, zu beachten und anzuwenden.

  • Seite 4: Garantie

    Doepke Min. Typ. Max. Stromaufnahme 135 mA Erlaubte Brummspannung 100 mV Anschlüsse Art Zugbügelklemmen 0,4 mm ∅ Klemmbereich 2,5 mm² Drehmoment 0,6 Nm Gehäuse Art Verteilereinbaugehäuse nach DIN43880 für Hut- schienenmontage nach DIN EN 50022 Maße 72 x 85 x 58 (B x H x T in mm) / 4 TE Material Polycarbonat Allg.

  • Seite 8: Anschlussschema / Connection Diagram

    Doepke 13. Anschlussschema / Connection Diagram L ou t L in L out L i n L ou t L in L out L in L in L ou t L in L ou t L in L ou t...
