SOLARWATT AC-Sensor Flex Installationsanleitung Seite 6

8.1 Direktmessung
• ACS auf Hutschiene montieren. Dazu Gerät an der Oberkante der Hutschiene einhaken und
unten andrücken, bis es einrastet.
• ACS entsprechend der folgenden Pläne ("nur ACS", "ACS und MyReserve", "ACS, MyReserve
und EnergyManager") anschließen
• Einstellung der DIP-Schalter S1, S2, S3 sowie der DIP-Schalter S4 unter dem Gehäusedeckel
prüfen
S1 S2 S3
• Gehäusedeckel mit einem der beigelegten Kabelbinder verschließen/sichern

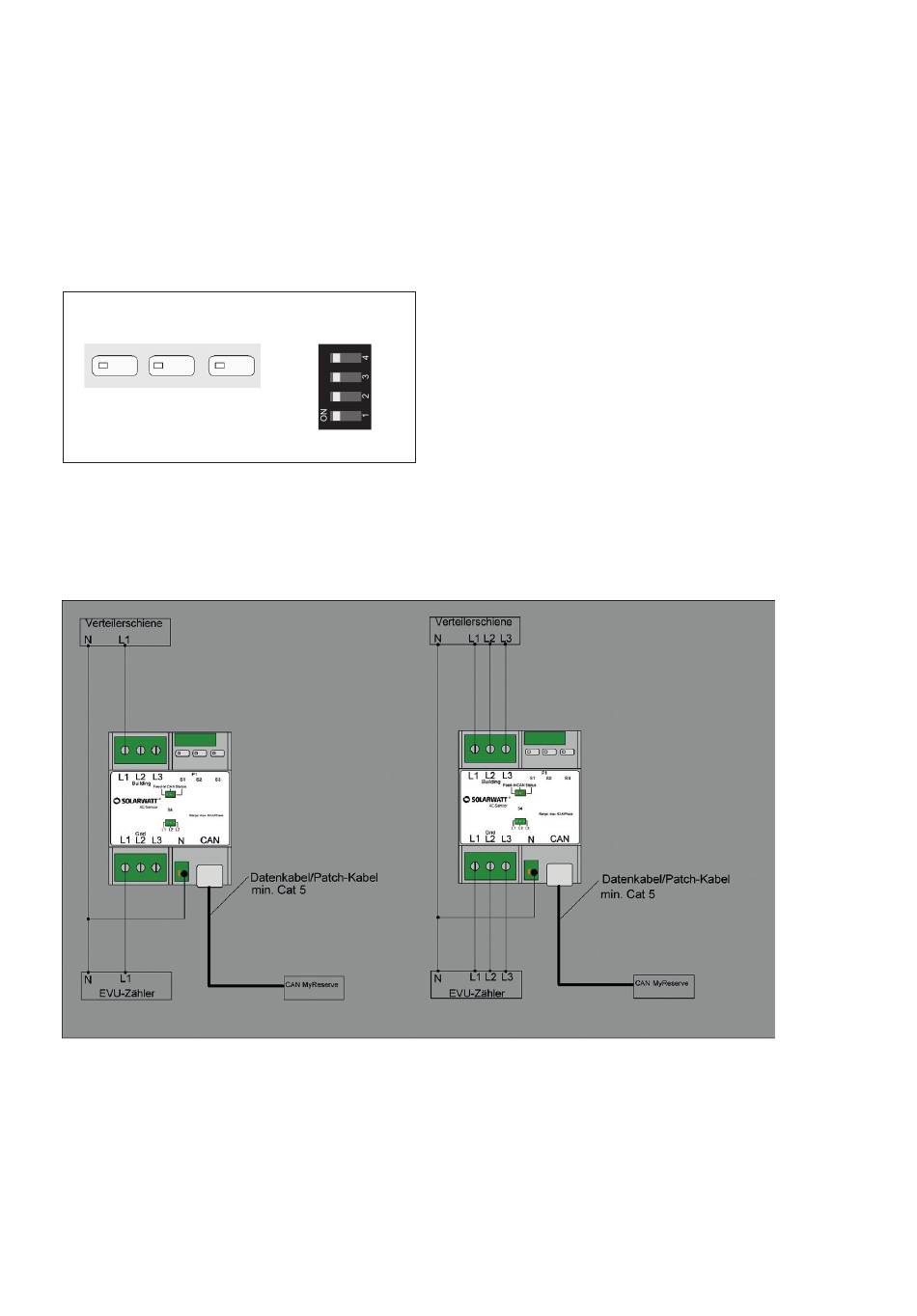

nur ACS (1-phasig, 3-phasig)
SEITE 6 | STAND: 01/2020 | Rev. 001 | A Z-TM-PME-1626 | Änderungen vorbehalten | © 2020 SOLARWATT GmbH
S4
