SOLARWATT AC-Sensor Flex Installationsanleitung Seite 12

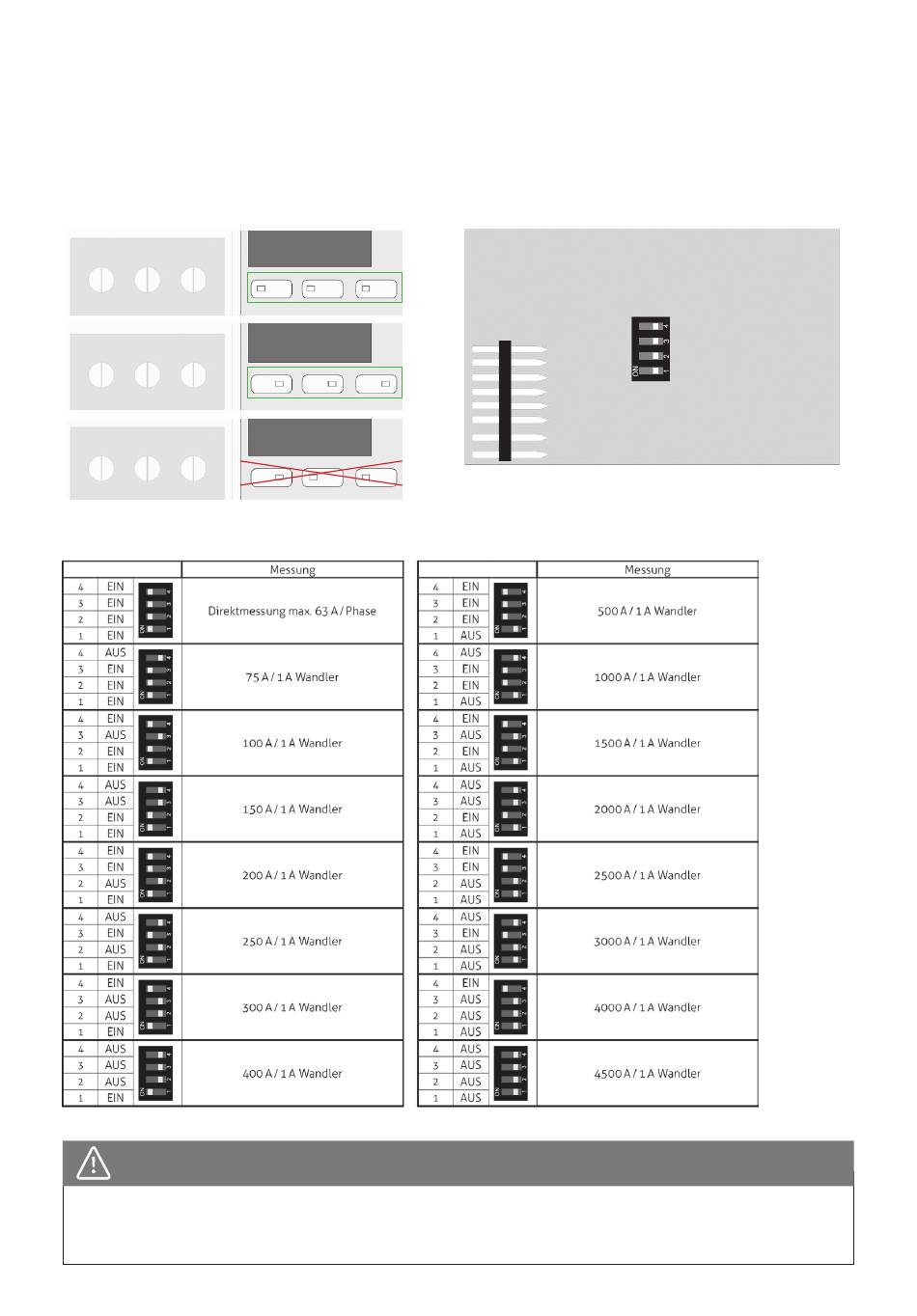

• Wandlermessung über DIP-Schalter S1, S2 und S3 aktivieren. Alle Schalter müssen dabei die
gleiche Stellung haben (siehe Abbildung links).
• Verhältnis der Stromwandler über DIP Schalter S4 (unter dem Gehäusedeckel) einstellen
• Details zu den Einstellungen siehe Tabelle
• Gehäusedeckel mit einem der beigelegten Kabelbinder verschließen/sichern
Direktmessung
bis max. 63 A/Phase
Wandlermessung
aktiv
nicht zulässige
Schalterstellung
HINWEIS
Die Stromwandler müssen einen Sekundärstrom von ≤ 1 A und eine Mindestausgangs-
leistung von 1 VA haben.
SEITE 12 | STAND: 01/2020 | Rev. 001 | A Z-TM-PME-1626 | Änderungen vorbehalten | © 2020 SOLARWATT GmbH
S1 S2 S3
S1 S2 S3
S1 S2 S3
S4
