SOLARWATT AC-Sensor Flex Installationsanleitung Seite 5

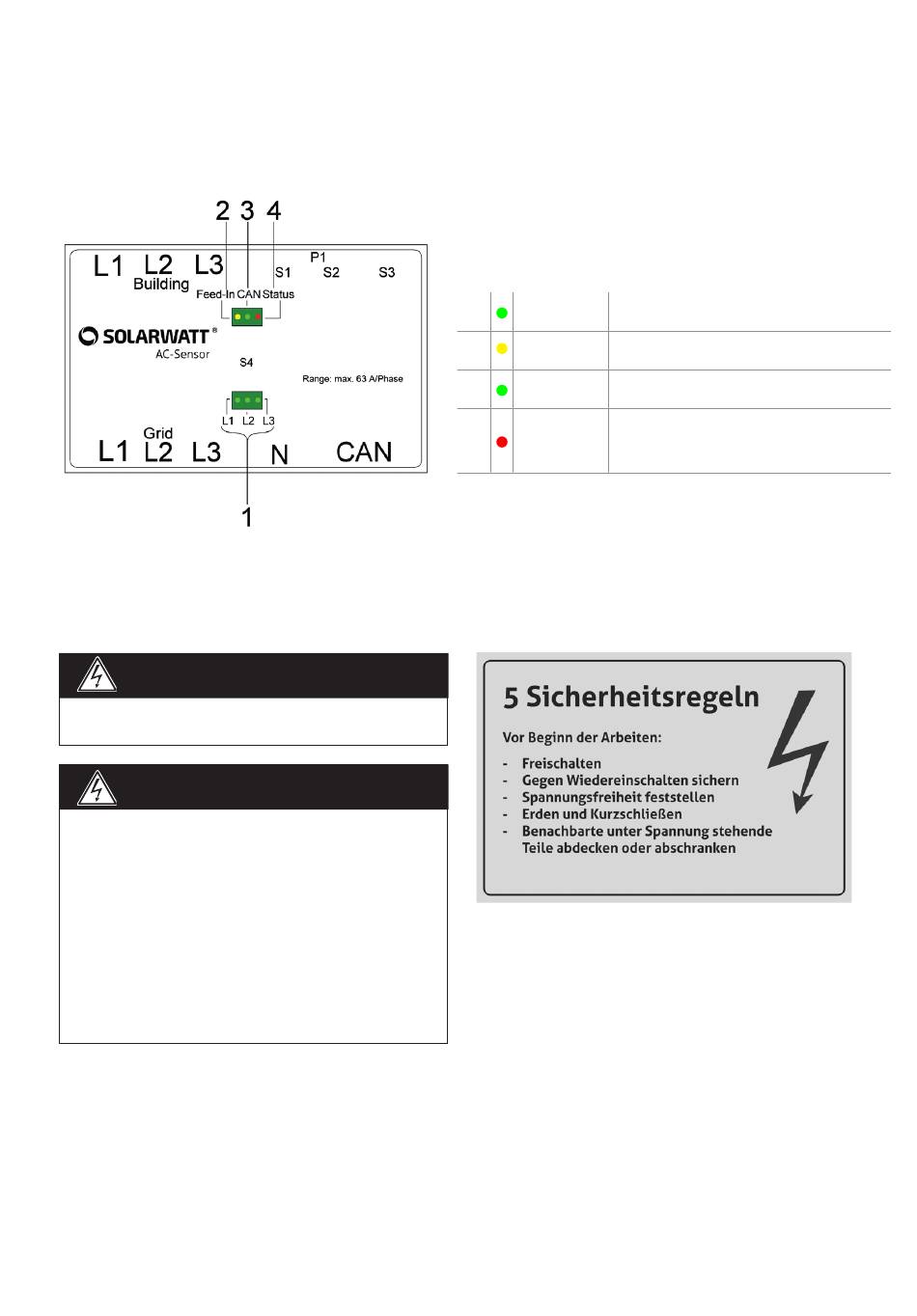

7 Anzeigeelemente
Die Abbildung zeigt die LED Anzeigen im korrekten Betriebszustand. Für Fehlerzustände beachten
Sie bitte das Kapitel „Störungen" auf Seite 13.
8 Anschluss und Inbetriebnahme
ACHTUNG
Beachten Sie die 5 Sicherheitsregeln!
ACHTUNG
Lebensgefahr durch Stromschlag!
In der Unterverteilung des Haushalts lie-
gen lebensgefährliche Spannungen an. An-
schlussstelle spannungsfrei schalten und
gegen Wiedereinschalten sichern. Sicher-
stellen, dass die Leiter, die an den ACS an-
geschlossen oder von diesem abgeklemmt
werden sollen, spannungsfrei sind.
STAND: 01/2020 | Rev. 001 | A Z-TM-PME-1626 | Änderungen vorbehalten | © 2020 SOLARWATT GmbH | SEITE 5
1 L1, L2, L3 Außenleiter führen Spannung
2 Feed-In PV-Enspeisung > 100 W
3 CAN CAN-Kommunikation besteht
Blinken 1x/s = Betrieb
4 Status
Blinken 5x/s = Fehler/Update
