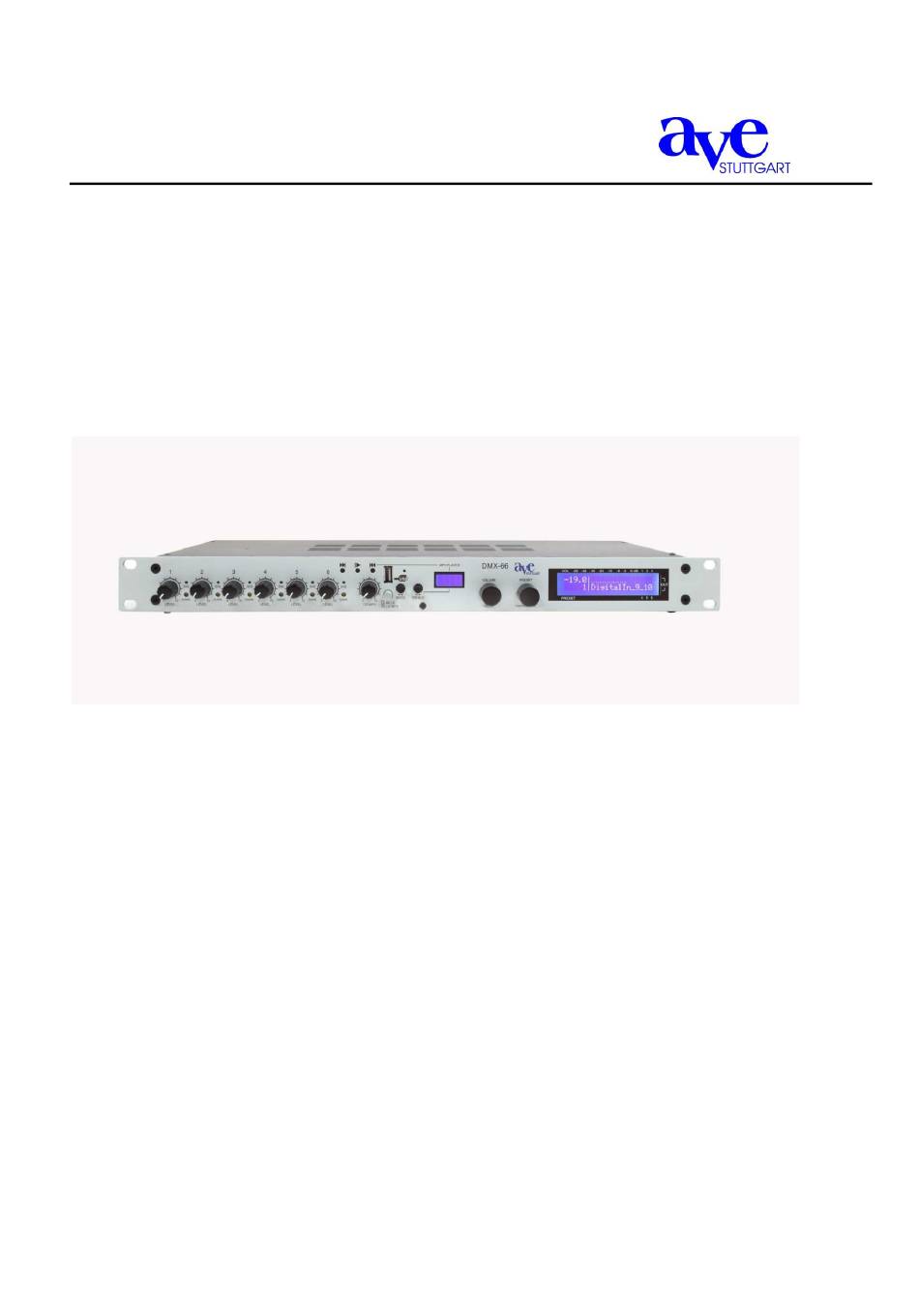

- Seite 1 Audio Vertriebs Entwicklungsgesellschaft DMX-66 Digitalmixer mit 6 Mikrofon/Line-Eingängen und 6 Ausgängen Bedienungsanleitung Bedienungsanleitung DMX-66 August 2018...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise ..........................3 Lieferumfang ............................3 Erklärung und Beschreibung des DMX-66 ....................4 Abschnitt 1 (Benutzer) Bedienung des DMX-66 im User Modus ....................5 Abschnitt 2 (Fachpersonal) Installation der Software .......................... 5 Programmieren des DMX-66 ........................6 Ausführliche Beschreibung des Automixers ..................10 Technische Daten .......................... -
Seite 3: Einleitung
Einleitung Vielen Dank, dass Sie sich bei Ihrer Wahl für den digitalen 6-Kanal-Mixer DMX-66 von A.V.E. entschieden haben. Egal, welche Anforderungen Sie stellen, durch seine moderne technische Konzeption sorgt er für einen problemlosen Einsatz bei Beschallung in den verschiedensten Räumlichkeiten wie z.B. in Kirchen, Gerichtssälen, Regierungsgebäuden, Konferenzräumen, Schulen, Universitäten u.a. -
Seite 4: Erklärung Und Beschreibung Des Dmx-66
Erklärung und Beschreibung des DMX-66 Sie sollten sich zunächst mit den verschiedenen Funktionen und den optischen Gegebenheit des Geräts vertraut machen, bevor Sie Programmierungen vornehmen. 6 Eingänge Lautstärkeregler, Leuchtdiode für Signal GAIN-Regler, Volume/Value Preset Display USB-Anschluss Vorlauf, Play, Rücklauf Display MP3 Player Lautstärkeregler... -
Seite 5: Abschnitt 1 (Benutzer) Bedienung Des Dmx-66 Im User Modus
Im ersten Abschnitt wird erklärt, wie der Benutzer leicht und bequem direkt am Gerät ohne Benutzung des Laptops die Presets des DMX-66 (1 bis 20) abrufen und die gesamte Lautstärke ändern kann. (User Modus) Der zweite Abschnitt richtet sich an das Fachpersonal, welches die Einstellungen mittels PC oder Laptop und die Programmierung der Parameter, der Automatik, der Matrix, der Delays usw. - Seite 6 Lautstärkeregler Bass Treble Umschalter Mic/CD-MP3 Netzschalter Netzanschluss Ethernet- USB- 6 Eingänge anschluss Anschluss DIP-Schalter Mic-Lo, Mic-Hi, Line, +48V DIRECT Regler Ausgang +6dB Regler CD für die Eingangsempfindlichkeit DIP-Schalter CD On-Out 6 Ausgänge Ausgang Rec Eingang CD Bedienungsanleitung DMX-66 Seite 6...
-
Seite 7: Programmieren Des Dmx-66
Starten Sie Ihren PC oder Ihr Laptop neu, sodass das Programm ordnungsgemäß ausgeführt werden kann. Stellen Sie mit dem mitgelieferten Verbindungskabel die Verbindung her zwischen Laptop und DMX-66. Starten Sie das Programm und klicken Sie mit der linken Maustaste File und anschließend auf New Projekt. - Seite 8 NOM Gain Ein/Aus Absenkung des Levels bei gleichzeitig aktivierten Mikrofonen Priorität Matrix Ein/Aus Level-Einstellung [dB] Durch Drücken der rechten Maustaste wird ein Pulldown-Menü geöffnet. Es ermöglicht die Aktivierung sämtlicher Knoten bzw. einzelner Reihen oder Spalten von Knoten. Bedienungsanleitung DMX-66 Seite 8...
- Seite 9 5 Parameter stehen für jeden einzelnen Eingang und auch für jeden Ausgang zur Verfügung. Die Einstellungen können für andere Eingänge und Ausgänge kopiert werden. Dasselbe gilt für die Highpass/Lowpass-Filter. Bandauswahl Filtertyp Frequenz [Hz] Frequenz [Hz] Gain [dB] Slope [dB/Okt.] Bandbreite [Okt] Equalizer Copy Filter Copy Bedienungsanleitung DMX-66 Seite 9...
-
Seite 10: Überblick Adaptiver Automixer
Der NOM-GAIN-Dämpfung passt den GAIN-Pegel automatisch an die Zahl der aktiven Eingänge an. Dadurch wird bei einer maximalen Verstärkung eine Rückkopplung verhindert. Last Microphone Hold Die Funktion „Last Microphone Hold“ lässt das zuletzt aktivierte Mikrofon offen, auch wenn der Schallpegel unter den eingestellten Schwellenwert fällt. Bedienungsanleitung DMX-66 Seite 10... - Seite 11 Der Automixer arbeitet besser, wenn der GAIN so eingestellt ist, dass der Algorithmus das geeignete Signal erhält. Das beste Ergebnis erzielt der Automixer, wenn der Mikrofonpegel zwischen -40 dB und -10 dB auf der Aussteuerungsanzeige liegt. Bedienungsanleitung DMX-66 Seite 11...
-
Seite 12: Technische Daten
Ausgangsschutz Kurzschluss Überspannungsschutz Analog/Digital-Konverter Auflösung 24-bit Wandler Typ Sigma-Delta Abtastrate (Fs) 48 kHz Signal Rausch Verhältnis (SNR) 104 dB (“A” gewichtet @ 48 kHz) Dynamik Umfang 104 dB (-60 dB Bedienungsanleitung DMX-66 Seite 12... - Seite 13 ÷ 0 dB Haltezeit [100 ms ÷ 10 s] Automix- Funktion Haltezeit [100 ms ÷ 5000 ms] Dämpfung [-60 dB ÷ 0 dB] NOM Verstärkung (erhöhen die Verstärkung von -3dB (Signaldämpfung) für jede Verdoppelung der geöffneten Automix-Kanäle) Bedienungsanleitung DMX-66 Seite 13...
- Seite 14 LCD 20 Zeichen x 2 Zeilen PSU Modul Wechselspannungsbereich 230 VAC ± 10% Eingangsfrequenz 47 Hz to 67 Hz Leistungsaufnahme max. 33 W Ausgangsspannung (Anlalogteil) +48 VDC, ±15 VDC, +5 VDC Bedienungsanleitung DMX-66 Seite 14...
- Seite 15 Gebrauch als kritische Bestandteile in Lebenserhaltungssystemen oder sonstigen Systemen ohne extra schriftliche Genehmigung der AVE mbH. Warenzeichen AVE mbH, DMX 66 und das AVE Logo sind Warenzeichen oder registrierte Warenzeichen der AVE mbH in Deutschland und anderen Ländern. Andere Firmen oder Produktnamen können Warenzeichen der betreffenden zugehörigen Firmen sein.
