3

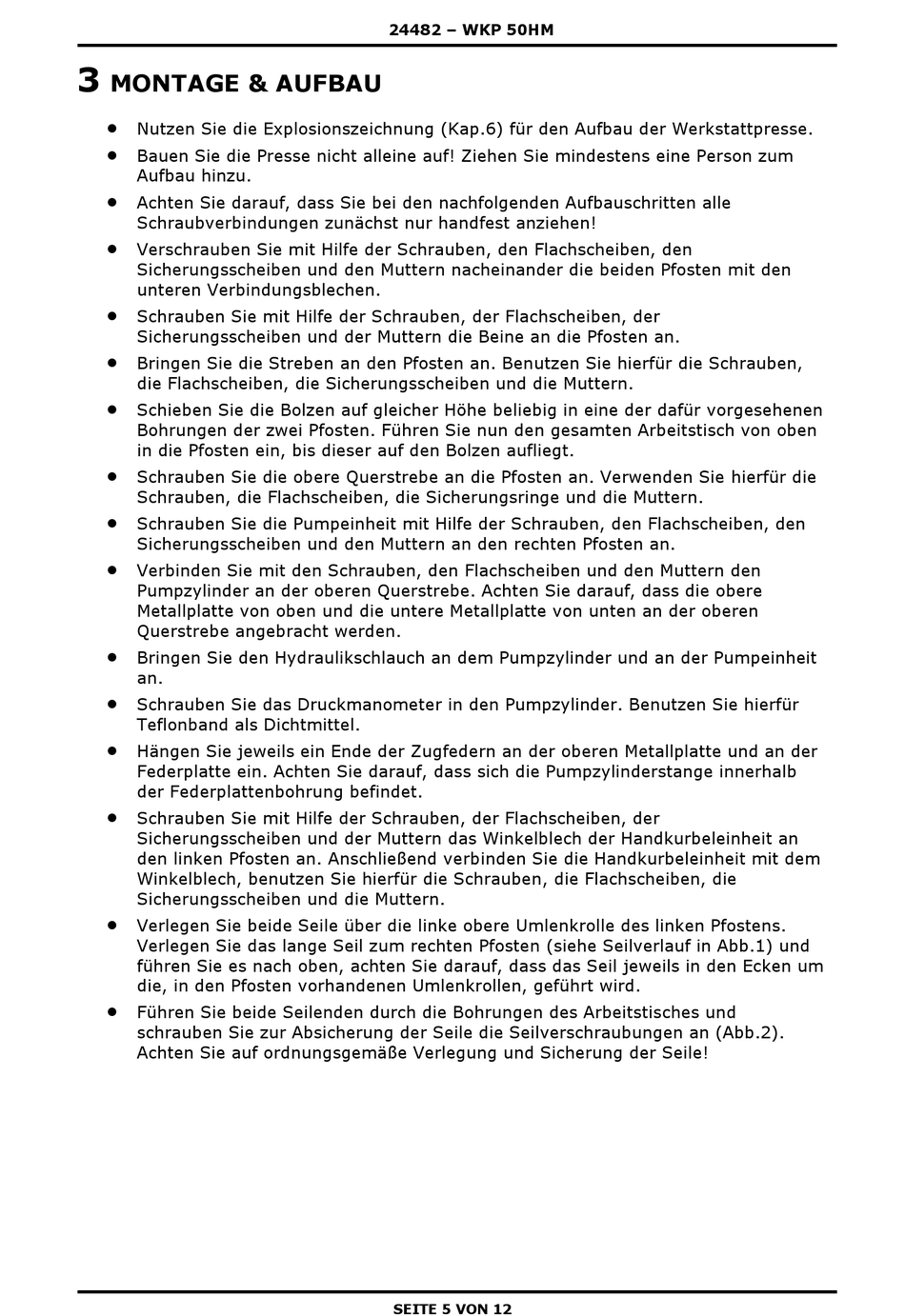

MONTAGE & AUFBAU
Nutzen Sie die Explosionszeichnung (Kap.6) für den Aufbau der Werkstattpresse.
Bauen Sie die Presse nicht alleine auf! Ziehen Sie mindestens eine Person zum
Aufbau hinzu.
Achten Sie darauf, dass Sie bei den nachfolgenden Aufbauschritten alle
Schraubverbindungen zunächst nur handfest anziehen!
Verschrauben Sie mit Hilfe der Schrauben, den Flachscheiben, den
Sicherungsscheiben und den Muttern nacheinander die beiden Pfosten mit den
unteren Verbindungsblechen.
Schrauben Sie mit Hilfe der Schrauben, der Flachscheiben, der
Sicherungsscheiben und der Muttern die Beine an die Pfosten an.
Bringen Sie die Streben an den Pfosten an. Benutzen Sie hierfür die Schrauben,
die Flachscheiben, die Sicherungsscheiben und die Muttern.
Schieben Sie die Bolzen auf gleicher Höhe beliebig in eine der dafür vorgesehenen
Bohrungen der zwei Pfosten. Führen Sie nun den gesamten Arbeitstisch von oben
in die Pfosten ein, bis dieser auf den Bolzen aufliegt.
Schrauben Sie die obere Querstrebe an die Pfosten an. Verwenden Sie hierfür die
Schrauben, die Flachscheiben, die Sicherungsringe und die Muttern.
Schrauben Sie die Pumpeinheit mit Hilfe der Schrauben, den Flachscheiben, den
Sicherungsscheiben und den Muttern an den rechten Pfosten an.
Verbinden Sie mit den Schrauben, den Flachscheiben und den Muttern den
Pumpzylinder an der oberen Querstrebe. Achten Sie darauf, dass die obere
Metallplatte von oben und die untere Metallplatte von unten an der oberen
Querstrebe angebracht werden.
Bringen Sie den Hydraulikschlauch an dem Pumpzylinder und an der Pumpeinheit
an.
Schrauben Sie das Druckmanometer in den Pumpzylinder. Benutzen Sie hierfür
Teflonband als Dichtmittel.
Hängen Sie jeweils ein Ende der Zugfedern an der oberen Metallplatte und an der
Federplatte ein. Achten Sie darauf, dass sich die Pumpzylinderstange innerhalb
der Federplattenbohrung befindet.
Schrauben Sie mit Hilfe der Schrauben, der Flachscheiben, der
Sicherungsscheiben und der Muttern das Winkelblech der Handkurbeleinheit an
den linken Pfosten an. Anschließend verbinden Sie die Handkurbeleinheit mit dem
Winkelblech, benutzen Sie hierfür die Schrauben, die Flachscheiben, die
Sicherungsscheiben und die Muttern.
Verlegen Sie beide Seile über die linke obere Umlenkrolle des linken Pfostens.
Verlegen Sie das lange Seil zum rechten Pfosten (siehe Seilverlauf in Abb.1) und
führen Sie es nach oben, achten Sie darauf, dass das Seil jeweils in den Ecken um
die, in den Pfosten vorhandenen Umlenkrollen, geführt wird.
Führen Sie beide Seilenden durch die Bohrungen des Arbeitstisches und
schrauben Sie zur Absicherung der Seile die Seilverschraubungen an (Abb.2).
Achten Sie auf ordnungsgemäße Verlegung und Sicherung der Seile!
24482 – WKP 50HM
SEITE 5 VON 12
