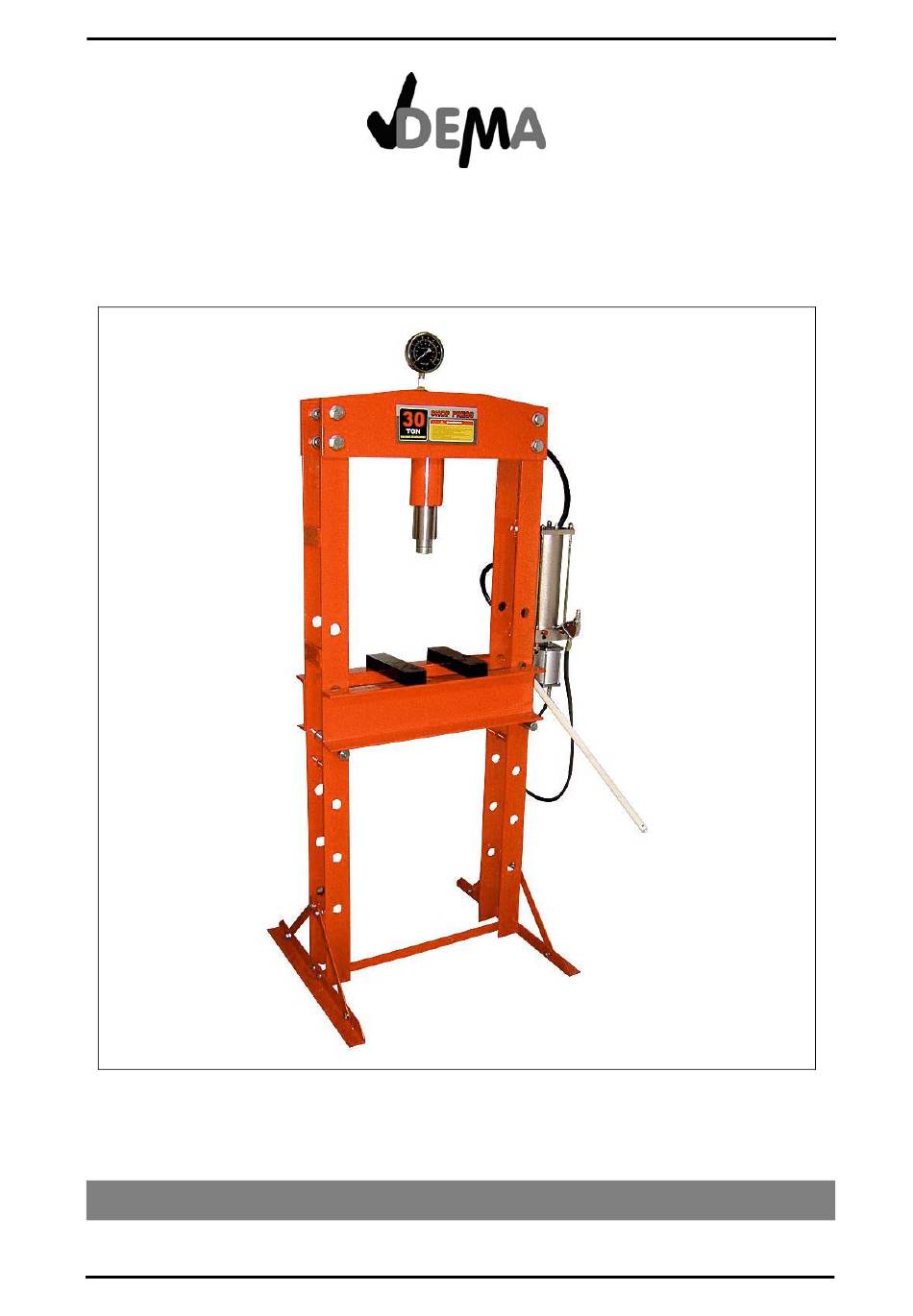

- Seite 1 WERKSTATTPRESSE 30 TO ARTIKEL-NR.: 24483 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 20/01/2009...
-
Seite 2: Inhaltsverzeichnis
24483 – Werkstattpresse 30 to Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 2 MONTAGE & AUFBAU ........................4 3 BEDIENUNG ............................5 3.1 Pressvorgang ..............................5 3.2 Verstellung Arbeitstisch ..........................6 4 WARTUNG ............................7 5 ENTSORGUNG ............................ 7 6 EXPLOSIONSZEICHNUNG ......................... 8 7 TEILELISTE ............................ -
Seite 3: Sicherheitshinweise
24483 – Werkstattpresse 30 to SICHERHEITSHINWEISE • Kontrollieren Sie das Gerät vor jeder Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! • Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Mechaniker kontrollieren oder gegebenenfalls reparieren. -
Seite 4: Montage & Aufbau
24483 – Werkstattpresse 30 to MONTAGE & AUFBAU • Nutzen Sie die Explosionszeichnung (Kap.6) für den Aufbau der Werkstattpresse. • Bauen Sie die Presse nicht alleine auf! Ziehen Sie mindestens eine Person zum Aufbau hinzu. • Achten Sie darauf, dass Sie bei den nachfolgenden Aufbauschritten alle Schraubverbindungen zunächst nur handfest anziehen! -
Seite 5: Pressvorgang
24483 – Werkstattpresse 30 to Entlüften Sie das Hydrauliksystem. Manuelles Betriebssystem: Öffnen Sie das Ablassventil (30) durch Linksdrehung. Zum Ablassen der Luft aus dem System pumpen Sie mehrmals bei vollem Hub. Luftbetriebssystem: Öffnen Sie das Ablassventil (30) durch Linksdrehung. Schließen Sie das Luftventil (29) an den Luftzuleitungsschlauch an, anschließend öffnen Sie das Luftventil (29) und lassen Sie die Pumpe eine Weile... -
Seite 6: Wartung
24483 – Werkstattpresse 30 to WARTUNG • Reinigen Sie die Presse regelmäßig mit einem sauberen und trockenen Tuch. • Schmieren Sie in regelmäßigen Abständen alle beweglichen Teile der Werkstattpresse mit einem geeigneten Schmiermittel. ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. -
Seite 7: Explosionszeichnung
24483 – Werkstattpresse 30 to EXPLOSIONSZEICHNUNG SEITE 7 VON 10... -
Seite 8: Teileliste
24483 – Werkstattpresse 30 to TEILELISTE Teil Beschreibung Stück Teil Beschreibung Stück Fundamentteil Unterlegscheibe Ø 20 Träger Sicherungsscheibe Ø 20 Schraube M10 x 25 Mutter M 20 Unterlegscheibe Ø Obere Traverse Sicherungscheibe Schraube M10 x 55 Ø 10 Mutter M 10... -
Seite 9: Technische Daten
24483 – Werkstattpresse 30 to TECHNISCHE DATEN Max. Pressdruck 30 to Arbeitsbereich 0 – 910 mm Arbeitsbreite 550 mm Stempeldurchmesser Ø 45 mm Arbeitstisch 6-fach verstellbar in 150mm - Schritten 1. Abmaße (L x T 720 mm x 700 mm x 1780 mm... -
Seite 10: Ce-Zertifikat
24483 – Werkstattpresse 30 to CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
