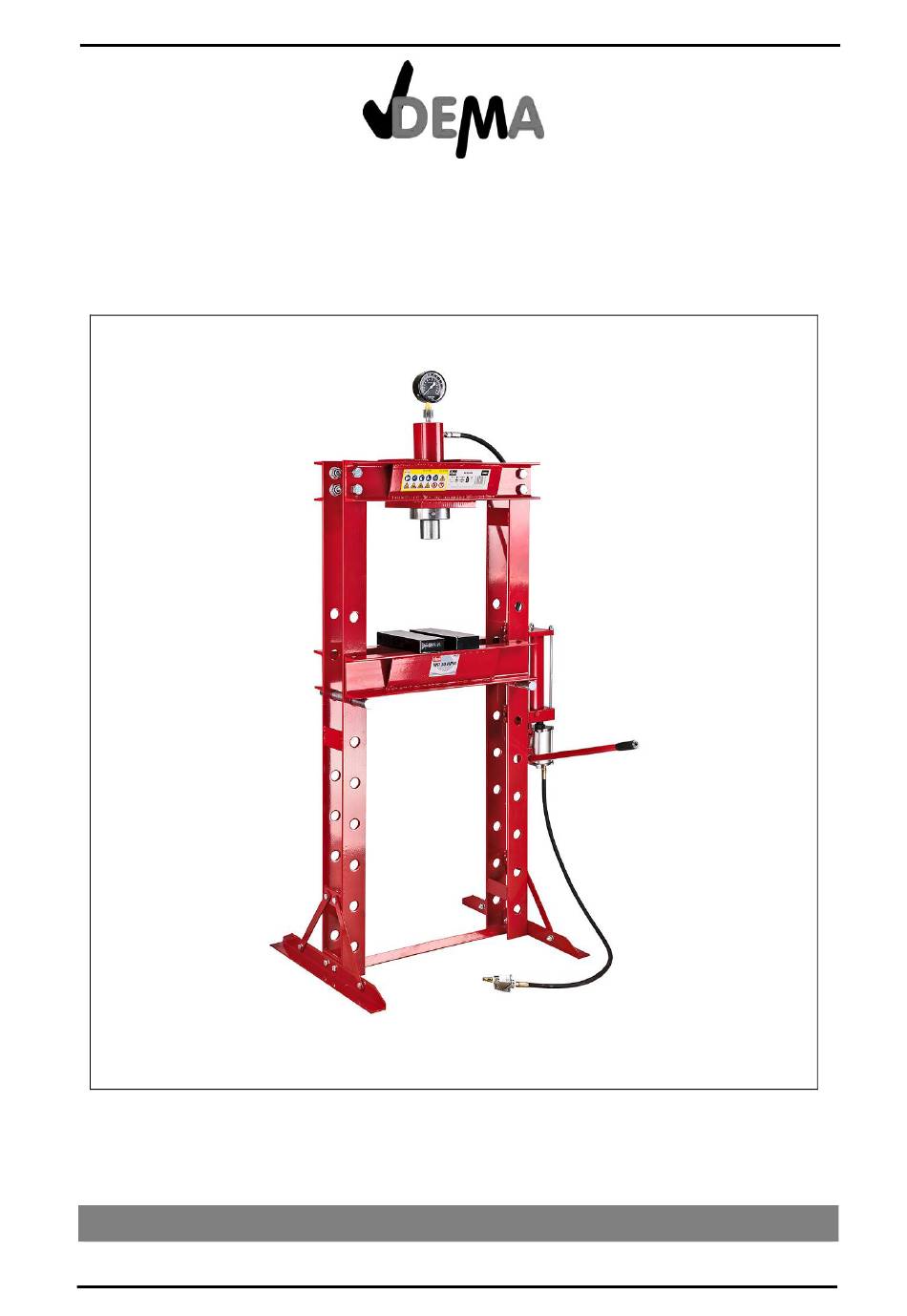

- Seite 1 Version: N2 WERKSTATTPRESSE WP 30 HPM ARTIKEL-NR. 24483 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 20.04.2022...
-
Seite 2: Inhaltsverzeichnis
24483 – WP 30 HPM. Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 1-2 Piktogrammerläuterung ..........................4 2 MONTAGE & AUFBAU ........................5 3 BEDIENUNG ............................8 3-1 Vor der ersten Nutzung ..........................8 3-2 Pressvorgang ..............................8 3-3 Einstellen der Arbeitstischhöhe ........................8 4 WARTUNG ............................ -
Seite 3: Sicherheitshinweise
24483 – WP 30 HPM. SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor jeder Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! •... -
Seite 4: Bestimmungsgemäße Verwendung
24483 – WP 30 HPM. • Verwahren Sie Verpackungsteile (Folien, Plastikbeutel, Styropor, etc.) nur an Orten auf, die Kindern insbesondere Säuglingen nicht zugänglich sind! Da Verpackungsteile oft nicht erkennbare Gefahren bergen (z. B. Erstickungsgefahr). BESTIMMUNGSGEMÄßE VERWENDUNG • Die Werkstattpresse eignet sich nur zum Ein- bzw. Auspressen von Kugellagern, Lagerbüchsen, Bolzen und für Richt- und Biegearbeiten im Werkstattbereich! -
Seite 5: Montage & Aufbau
24483 – WP 30 HPM. Max. Pressdruck Arbeitsbereich MONTAGE & AUFBAU • Verwenden Sie die Explosionszeichnung (Kap.8) für den Aufbau der Werkstattpresse. • Bauen Sie die Presse nicht alleine auf! Ziehen Sie mindestens eine weitere Person zum Aufbau hinzu. •... - Seite 6 24483 – WP 30 HPM. SCHRITT 3 SCHRITT 4 SCHRITT 5 SCHRITT 6 SCHRITT 7 SCHRITT 8 SEITE 6 VON 12...
- Seite 7 24483 – WP 30 HPM. SCHRITT 9 SCHRITT 10 SCHRITT 11 SCHRITT 12 SCHRITT 13 SCHRITT 14 SEITE 7 VON 12...
-
Seite 8: Bedienung
24483 – WP 30 HPM. BEDIENUNG VOR DER ERSTEN NUTZUNG • Diese Presse ist nur für den Gebrauch durch entsprechend geschultes und erfahrenes Personal bestimmt. Wenn Sie mit dem ordnungsgemäßen und sicheren Betrieb einer hydraulischen Presse nicht vertraut sind, dürfen Sie diese erst nach entsprechender Schulung und Kenntnis verwenden. -
Seite 9: Entlüftung
24483 – WP 30 HPM. • Lagern Sie die Werkstattpresse nur mit komplett gesenktem Pressdorn. • Lagern Sie die Werkstattpresse an einem trockenen, sauberen und frostsicheren Ort. ENTLÜFTUNG • Wenn die Presse nicht richtig arbeitet, geben Sie einen Teelöffel Qualitätsschmierstoff (Öl) für pneumatisches Werkzeug in den Lufteingang des Steuerventils der Druckluftpumpe. -
Seite 10: Explosionszeichnung
24483 – WP 30 HPM. EXPLOSIONSZEICHNUNG SEITE 10 VON 12... -
Seite 11: Teileliste
Oberer Träger Schraube M20x35 ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 12: Ce-Konformitätserklärung
24483 – WP 30 HPM. CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
