MONTAGESCHRITTE:

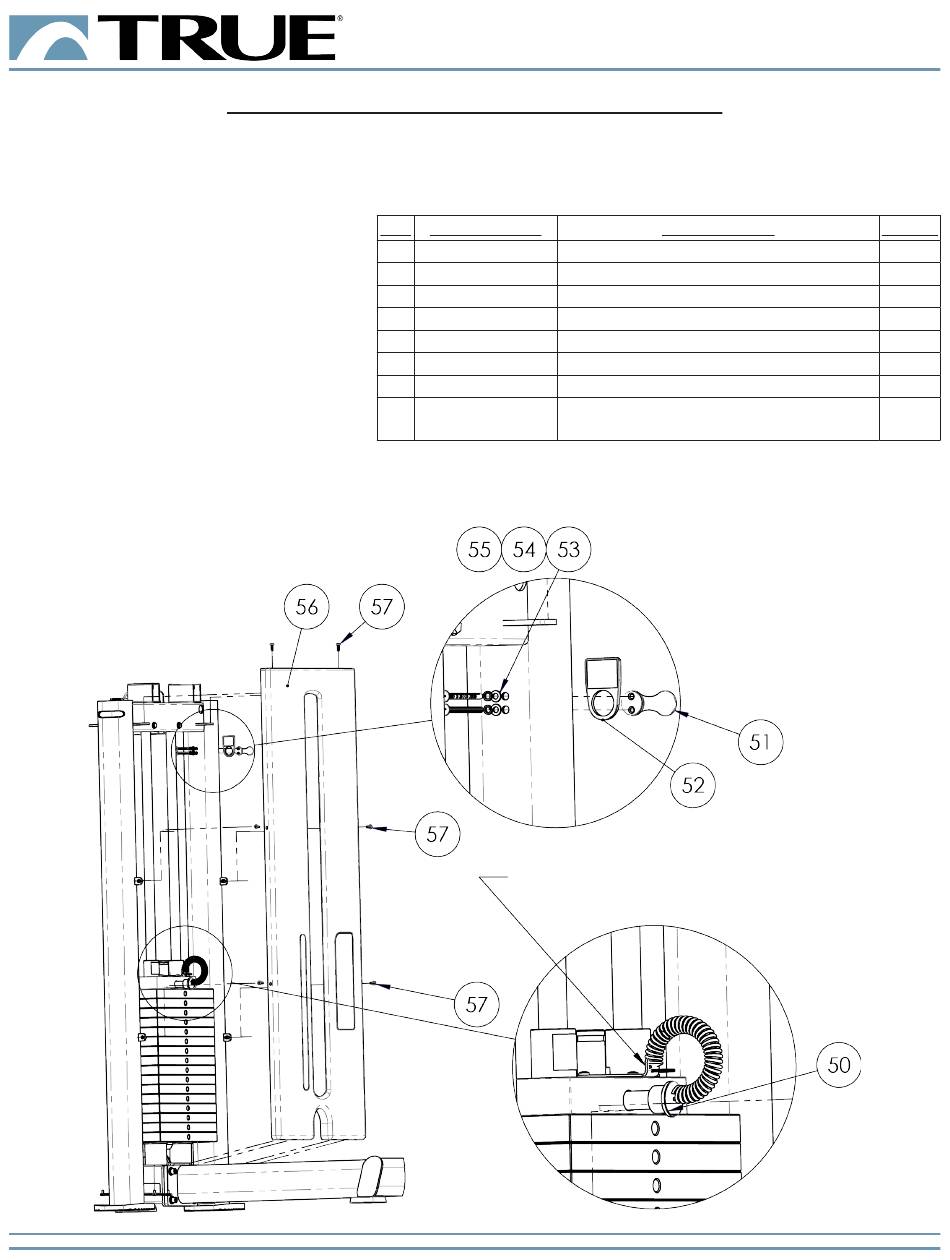

Schritt 8 (Frontabdeckung)
Ziehen Sie die die gesamte Hardware von
Hauptrahmen und Konsolenträger fest.
Sichern Sie als Nächstes die
Handtuchstange mithilfe der angegebenen
Hardware am Konsolenträger.
Sichern Sie als letzten Schritt die
Frontabdeckung mithilfe der angegebenen
Hardware am Konsolenträger.
Hinweis: Überdrehen Sie beim Sichern
der Abdeckung nicht die Schrauben.
True Fitness Technology • O'Fallon, MO • Telefon: +1-800-426-6570/636-272-7100 • Truefitness.com
KAPITEL 2: MONTAGEANLEITUNG
Teil Teilenummer
50
51 FUS-00RD002
52 FUS-00RD001X
53
54
55
56 FUS-00FS101X
57
XL2-00PN00
STANGENVERKLEIDUNG
C-1006
M5 UNTERLEGSCHEIBEN
C-1007
M5 SICHERUNGSSCHEIBEN
C-1005
C-1003
M5 x 15 Flachkopfmaschinenschraube
Befestigen Sie wie in der Abbildung
gezeigt das Ringende des Auswahlpins
an der Halterung
Beschreibung
AUSWAHLPIN
HANDTUCHSTANGE
M5 x 60 PHMS
FRONTABDECKUNG
(PHMS)
Kraft
Fuse XL-1300
Menge
1
1
1
2
2
2
1
6
Seite # 22 von 35
Inhaltsverzeichnis
