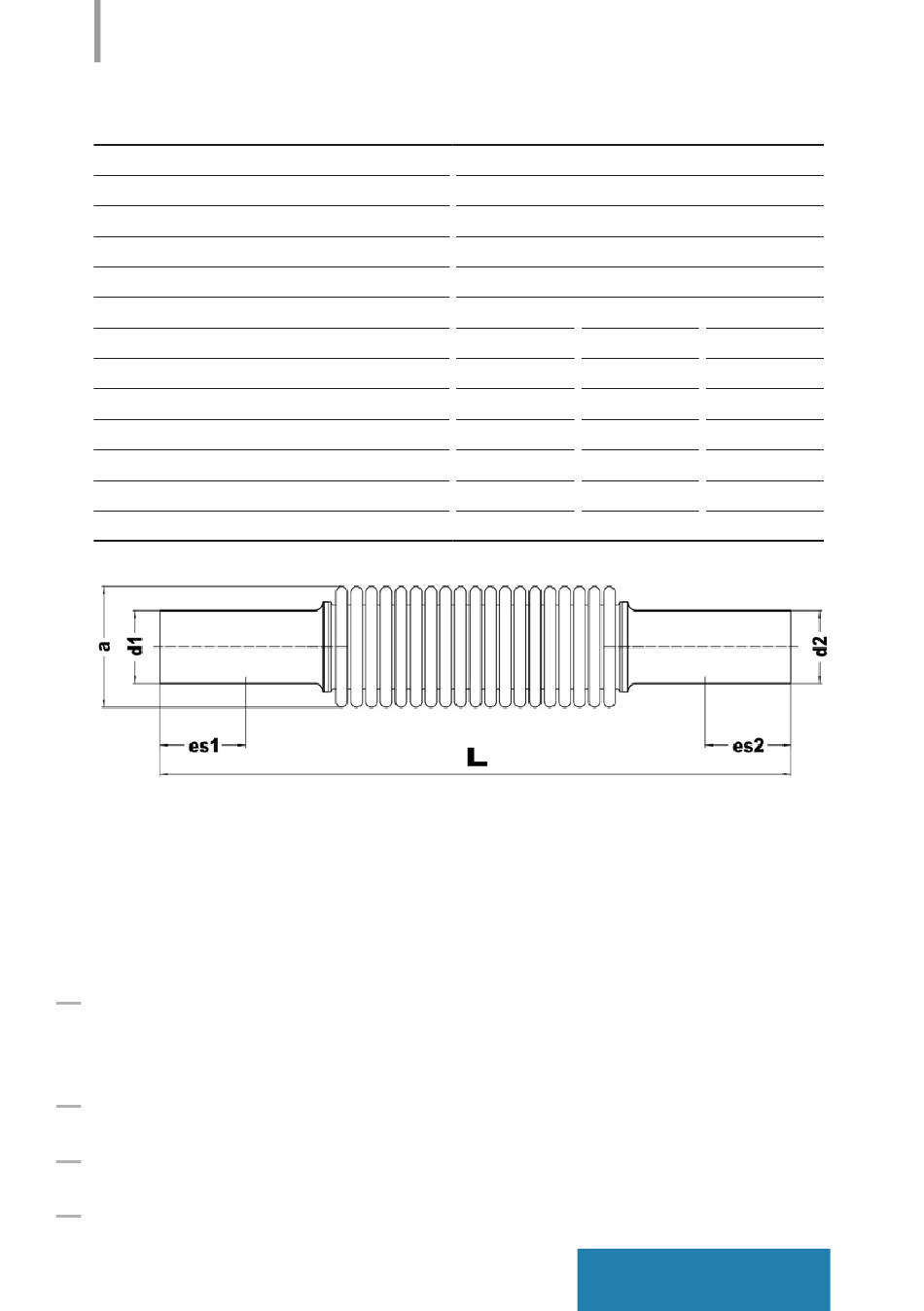

Компенсаторы Ø76,1-108 мм
Материал
Tpаб
Tmax
Pmax
Профиль обжима
d1 = d2
a
es1 = es2
l1 = l2
Компенсация удлинения ∆l
Эффективная площадь сильфона [см²]
Жесткость сильфона [Н/мм]
масса
Предназначение
Компенсаторы KAN-therm Inox предназначены для компенсации осевых удли-
нений трубопроводов Системы KAN-therm Steel и KAN-therm Inox, возникающих
в результате перепада температуры.
Рекомендации по применению
Конструкция компенсаторов базируется на пружинистых сильфонах
(гибких гофрах), жесткость которых меньше жесткости компенсируемых
трубопроводов. Поэтому их нужно монтировать только на прямолинейных
участках, зафиксированных с двух сторон неподвижными опорами.
Компенсаторы не могут монтироваться на изгибах и других
самокомпенсирующихся участках.
Компенсаторы этого типа не предназначены для ограничения радиальных
перемещений, продольных изгибов и силы скручивания оборудования.
Эти компенсаторы нельзя монтировать с предварительным натяжением.
1.4404 (AISI 316L)
135 °C
150 °C
16 бар
M
76,1 мм 88,9 мм
92 мм 106 мм
55 мм 63 мм
138 мм 145 мм
30 мм 30 мм
52,5 73,2
60 82
1,41 кг 1,61 кг
108 мм
130 мм
77 мм
173 мм
30 мм
115,0
92
2,10 кг
